Мощная светодиодная лампочка

Кому нужна мощнейшая ЛЕД лампа в фару то эта статья для Вас. Предлагаю сделать мощную ЛЕД лампу своими руками, яркую и, что не маловажно, ремонтопригодную. Подготовится нужно немного заранее, заказав в Китае с Алиэкспресс светодиоды (купить их на месте будет намного дороже, шкурка вычини не стоит). Благодаря вашим усилиям вы получите яркую фару, изрядно не потратившись (заводская лампа обойдется Вам намного дороже).

Итак, меньше текста переходим к делу. Что бы самостоятельно сделать лампу Вам понадобится:
- пластинка из алюминия толщиной 3мм
- цоколь от лампы
- LED SMS 3535 W 6V-16 шт. (можно заказать и больше про запас)
- резисторы SMD 2010 1,8 Ohm 3/4W -12 шт.
- печатная плата
- термопаста

Приступаем к изготовлению мощной ЛЕД лампы


Мощная светодиодная лампочка

Берем цоколь, из самой обычной, простой, лампы.

Мощная светодиодная лампочка

Разбиваем ее и вынимаем все содержимое внутри. Затем к цоколю припаиваем пару проводков.

Мощная светодиодная лампочка

Затем из алюминия вырезаем пластину размером 35/15 мм. Посредине чертим линию, также наносим разметку с одного краю 3мм и 23, и с противоположной 4 мм.

Мощная светодиодная лампочка

В размеченных местах делаем проемы под винтики.

Мощная светодиодная лампочка

Берем печатную плату и вырезаем пару пластин 26*15 мм.

Мощная светодиодная лампочка

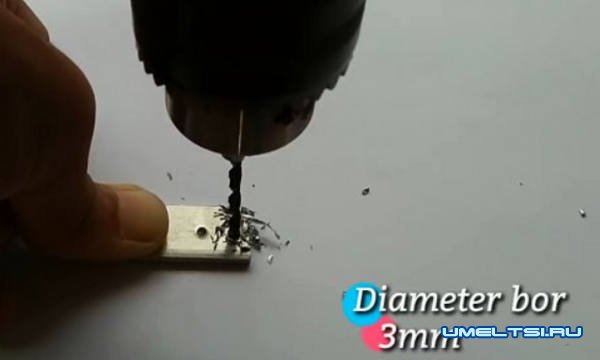

Прикладываем к алюминиевой пластинке и просверливаем

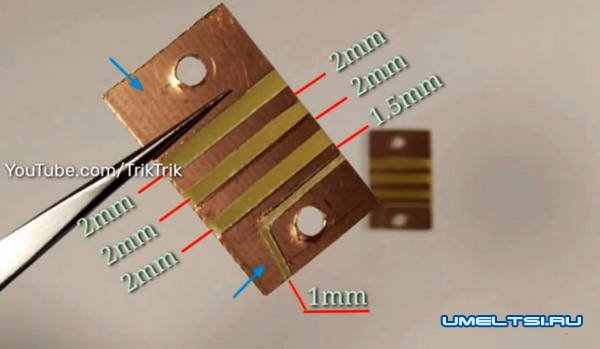

Снимаем медное покрытие на платах соответственно схемы.

Мощная светодиодная лампочка

Залудим полоски проводника. На соединенную пластину крепим флюс, светодиоды и резисторы. Все это укладываем непосредственно по схеме.

Мощная светодиодная лампочка

Что бы припаять плату, кладем ее не утюг включаем его и разогреваем. Таким же образом делаем и другую плату.

Мощная светодиодная лампочка

Мощная светодиодная лампочка

Берем термопасту и наноси ее те плату, затем прикручиваем с обеих сторон к алюминиевой пластинке.

Мощная светодиодная лампочка

Мощная светодиодная лампочка

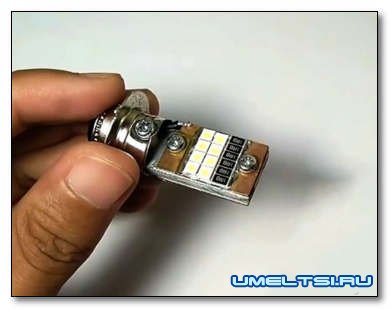

И, наконец то, финишный этап. Устанавливаем плату в цоколь из-под лампы, и крепим к нему при помощи втулок.
Осталось припаять провода питания.

Как сделать мощную светодиодную лампочку

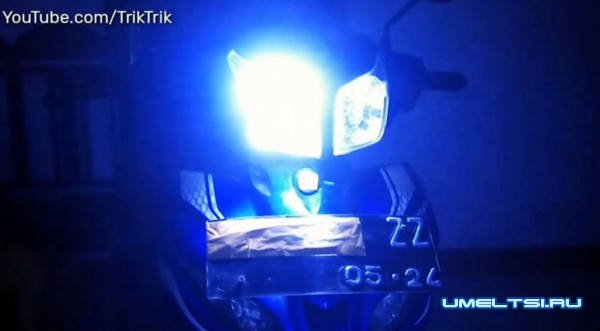

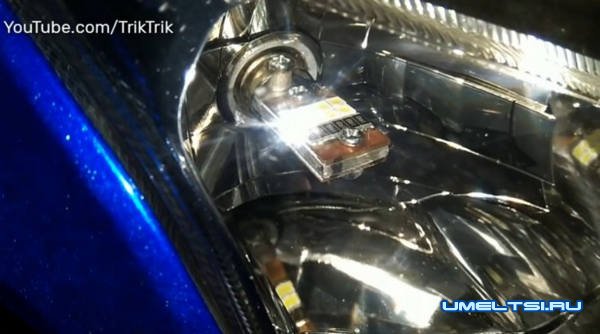

Самодельную ЛЕД лампу уже можно устанавливать в фару. Удачи, и ни гвоздя, ни жезла.
