Делаем датчик освещенности

Часто в нашей жизни бывают такие ситуации, когда вам нужно каждый день с наступлением рассвета включать свет в помещении, а затем с наступлением темноты выключать его. Чаще всего это делают в закрытых помещениях, где нужно имитировать световой день. Такие манипуляции нужны для того, чтобы выращивать растения или содержать некие виды животных, которые нуждаются в точном соблюдении режима дня и ночи.

Поскольку время закатов и рассветов зависит от времени года, значит применять суточные таймеры на включение освещения – это невыход из сложившейся ситуации. И тут на помощь всегда придет датчик освещенности или иными словами фотореле. Это устройство, регистрирующее интенсивность света, попадающего на него. То есть когда солнце взойдет и света будет много, на выходе автоматически установится лог.1, а когда солнце заходит за горизонт – лог.0 и происходит автоматическое выключение света до наступления следующего утра. Область, в которой можно применять такой датчик освещения, достаточно велика и ограничивается лишь вашей фантазией. Их часто используют для подсветки шкафов с целью освещать его при открытии дверей.

На рисунке ниже вы увидите схему датчика освещенности:
Делаем датчик освещенности

Ключевая деталь схемы – фоторезистор, на рисунке обозначен как R4. Его сопротивление зависит от света, который попадает на него. То есть чем его больше, тем сильнее уменьшается сопротивление. Поскольку фоторезистор – деталь весьма дефицитная, то можно применять любой, который найдете.

Можно использовать импортные фоторезисторы. Они компактные, но цена на них порой «кусается». Вот несколько примеров импортных фоторезисторов: GL5516 и VT93N1.

Есть и отечественные фоторезисторы, к примеру, СФ-21 или ФСД-1, которые тоже можно использовать. Такие фоторезисторы и работать будут не хуже, и стоят намного меньше.

Делаем датчик освещенности

Если вдруг сложилось так, что очень нужен датчик освещенности, но неоткуда взять фоторезистор – выход есть всегда. Возьмите старый германиевый транзистор в круглом металлическом корпусе и отпилите от него верхушку. Такая манипуляция позволит оголить кристалл транзистора. На фото ниже вы можете увидеть такой транзистор. Открывая крышку, старайтесь не повредить кристалл. Для этого подойдут любые доступные у вас резисторы в круглом корпусе, к примеру, советские германиевые МП14, МП101, МП16, П27, П29. После того, как кристалл «модифицированного» транзистора открыт, сопротивление перехода К-Э будет напрямую зависеть от интенсивности света, падающего на кристалл. Вместо фоторезистора нужно впаять эмиттер транзистора и коллектор, вывод базы нужно просто откусить и все.

В схеме использован операционный усилитель. Также вы можете подобрать любой другой одинарный усилитель, главное, чтобы он подходил по цоколю. К примеру, есть широко используемые и доступные усилители TL081 и TL071. Транзистор, представленный в схеме – любой маломощный, имеющий структуру NPN. В нашем случае прекрасно подойдут KT3102, BC547 или КТ503. Этот транзистор хорошо коммутирует нагрузку. Как нагрузку можно использовать реле или небольшой отрезок светодиодной ленты. Если нагрузка мощная – подключайте ее с помощью реле. В схеме вы также можете увидеть диод D1, он предназначен для гашения импульсов самоиндукции обмотки реле. К выходу OUT подключают нагрузку. Питание схемы равно напряжению в 12 вольт. От выбора фоторезистора и будет зависеть номинал подстроечного резистора. Если у фоторезистора среднее сопротивление в 50 кОм – подстроечный резистор должен иметь большее сопротивление раза в два-три так точно (100-150 кОм). У резистора с рисунка СФД-1 сопротивление равное более 2МОм, а подстроечный резистор в свою очередь рассчитан на 5 МОм. Бывают фоторезисторы с меньшим количеством «Мом».

Делаем датчик освещенности

Как собрать датчик освещенности



Для того, чтобы собрать наш датчик освещенности – переходим от слов к действиям. Первым делом нужно соорудить печатную плату. Для этого воспользуйтесь методом ЛУТ. К статье я добавил и файл с печатной платой. Запомните! Перед печатью отзеркаливать не нужно. Скачать плату: тут Вы не можете скачивать файлы с нашего сервера

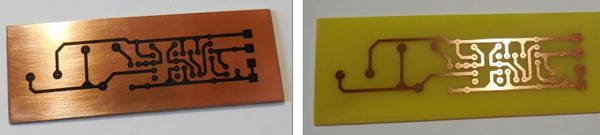

Плата, которую вы увидите на рисунке ниже, рассчитывалась на установку фоторезистора ФСД-1 (отечественный) и подстроечного резистора СА14NV. Также я добавил вам несколько фотографий из самого процесса.

Делаем датчик освещенности

После того, как вы закончили с изготовлением печатной платы, можно приступать к впайке деталей. Все детали нужно устанавливать поочередно: резисторы, диод, а позже все другое.

Делаем датчик освещенности (фотореле)

В саму последнюю очередь делается впайка самых крупных деталей, таких как подстроечный резистор и фотодиод. Для удобства выведите провода через клемники. После окончания процесса впайки удалите с платы флюс, прозвоните все соседние дорожки замыкание и проверьте правильность проделанного монтажа. Только после того, как вы проведете все нужные манипуляции – подавайте питание на плату.

Делаем датчик освещенности (фотореле)

Как настроить датчик


Во время первого включения светодиод, расположенный на плате, либо будет полностью погашен, либо будет светится. Чтобы изменить состояние светодиода – аккуратно вращайте подстроечный резистор. Наглядно увидеть работу датчика вы можете, посмотрев видео ниже. Вдохновенья вам и успехов в начинаниях!
