Подъемный кран для автомобильного прицепа

Свой автомобильный прицеп дополнил подъемным устройством. Теперь разгружаю и загружаю тяжелые предметы намного легче и быстрее.

Подготовка прицепа

Из профильной трубы сечением 50x50 мм сварил подрамник (фото 1 п. 1) нужного размера, прикрутил к нему болтами дышло и ось колес. К задней перекладине основания приварил шарниры (фото 2), при помощи которых закрепил на нем раму с кузовом (крепление позволяет использовать прицеп в качестве самосвала).


К боковым перекладинам подрамника на одном уровне приварил фиксирующие замки (фото 3), препятствующие подъему прицепа во время движения.

Для устойчивости конструкции при погрузке или разгрузке сзади к углам подрамника приварил выдвижные подставки (фото 1 п. 2) из профильной трубы и пластин.

Подъемная платформа

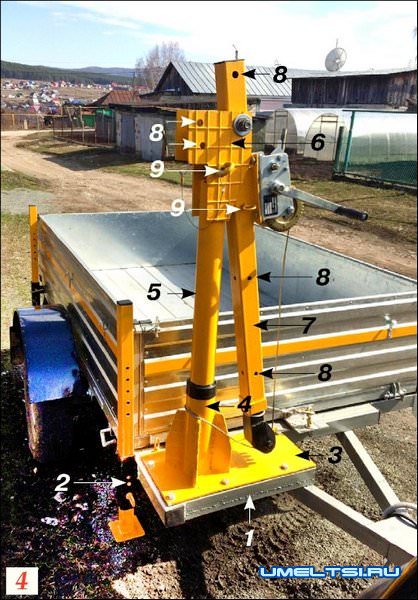

Из профильной трубы сечением 50x50 мм сварил небольшую прямоугольную раму (фото 4 п. 1) для установки крана и прикрепил ее к передней перекладине подрамника. Внутри одной из труб получившейся подставки зафиксировал выдвижную ножку (2)

Из листового металла толщиной 5 мм вырезал площадку (3) нужного размера и приварил к ней кусок трубы d 89 мм (4) длиной 300 мм (можно длиннее) — эго основание крана. Для надежности трубу с площадкой дополнительно соединил ребрами жесткости.

Из трубы d 79 мм изготовил стойку (5) На одном ее конце закрепил параллельно две пластины (6), а нижний торец заварил и вставил его в основание, предварительно насыпав внутрь последнего смазанные шарики от подшипников (это позволяет стойке свободно вращаться).

Между пластинами стойки болтом закрепил стрелу (7), изготовленную из отрезков труб сечением 60x60 и 50x50 мм. Для регулировки стрелы по наклону (3 рабочих положения и 1 походное) и вылету (3 положения) в трубах и пластинах просверлил отверстия (8) нужного диаметра, в которые вставляются стопоры (9). К стреле приварил пластину и закрепил на ней ручную лебедку. Готовую крановую установку прикрутил к раме.
