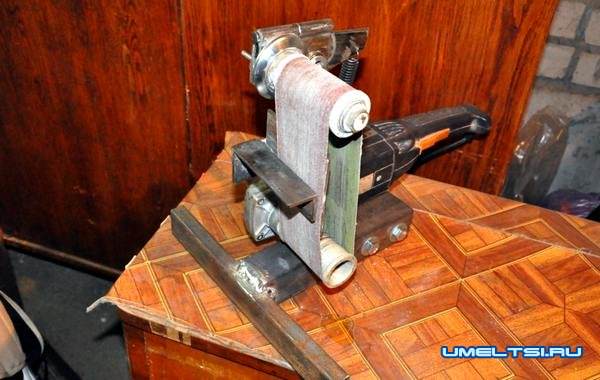

Шлифовальный станок из болгарки

Поскольку мне стал нужен шлифовальный станок, я решил своими руками собрать простую и практичную модель, использовав подручные материалы и болгарку.

Для этого мне потребовались такие материалы:
• болгарка – мощность 900 Вт;
• профтрубы;
• фитинги из полипропилена;
• болты, гайки;
• пружина;
• применена лента – длина 533 мм.

Пошаговое описание работ по сборке шлифстанка из болгарки


Шлифовальный станок из болгарки

Шлифовальный станок из болгарки

Шлифовальный станок из болгарки

Шлифовальный станок из болгарки

Для станка применена наждачная лента склеенная наискосок. Для рамы выбранная проф труба с сечением 20Х30 и 40х40, уголок 40х40 и металлическая шинка. Ведомый вал с роликом на подвижном шарнире, он подпружинен, что дает возможность необходимой натяжки для ленты.

Шлифовальный станок из болгарки

Шлифовальный станок из болгарки

Шлифовальный станок из болгарки

Шлифовальный станок из болгарки

В качестве материала изготовления роликов взяты фитинги из полипропилена.
В качества двигателя для ленты взята болгарка SPARKY мощностью 900 Ватт.

Шлифовальный станок из болгарки

Шлифовальный станок из болгарки


В результате получилась стабильная в работе, полноценная модель шлифовального станка, которая очень удобна в работе.
