Делаем ленточный шлифовальный станок (гриндер)
Станки и инструменты /04-янв,2018,01;19 /
35768
![ленточный шлифовальный станок ленточный шлифовальный станок](https://www.umeltsi.ru/uploads/posts/2018-01/1515021018_shlifuvalnyy.jpg)
Ленточный шлифовальный станок (гриндер) своими руками задумывался для такой задачи как финишная шлифовка, полировка деталей из разных материалов. С его помощью можно обрабатывать, полировать, шлифовать поверхности из дерева, и к другим различным покрытиям. Это устройство, в основном, используются при производстве мебели, а также в кузнечных мастерских.
Такой станок будет полезен и в домашней мастерской, однако модели заводского производства, как правило, достаточно дороги для обычного любителя слесарного дела. Значительно более выгодное и реалистичное решение – это изготовление шлифовального станка своими руками. Он собирается из электродвигателя 550 Вт, 2400 об/мин, с лентой 15 м/с, что является очень неплохим результатом. В основе станка используется рама из швеллера 120 мм, также применяются стандартные колеса шириной 30 мм. Для изготовления подпружиненной штанги-держателя берется профильная труба с квадратным сечением. Пружиной натягивается шлифовальная лента.
Список используемых материалов:
• электрический двигатель 550 Вт, 2400 об/мин;
• швеллер 120 мм;
• колесо, ширина 30 мм – 2 шт.;
• подшипник;
• шлифовальная лента.
Список инструментов:
• сварочный аппарат;
• болгарка;
• гаечные ключи;
• отвертка.
Пошаговое описание работ по изготовлению гриндера (шлифовального станка)
![ленточный шлифовальный станок схема 1 ленточный шлифовальный станок схема 1](https://www.umeltsi.ru/uploads/posts/2018-01/1515021102_shlifuvalnyy2.jpg)
![ленточный шлифовальный станок схема 2 ленточный шлифовальный станок схема 2](https://www.umeltsi.ru/uploads/posts/2018-01/1515021086_shlifuvalnyy3.jpg)
![ленточный шлифовальный станок схема 3 ленточный шлифовальный станок схема 3](https://www.umeltsi.ru/uploads/posts/2018-01/1515021105_shlifuvalnyy4.jpg)

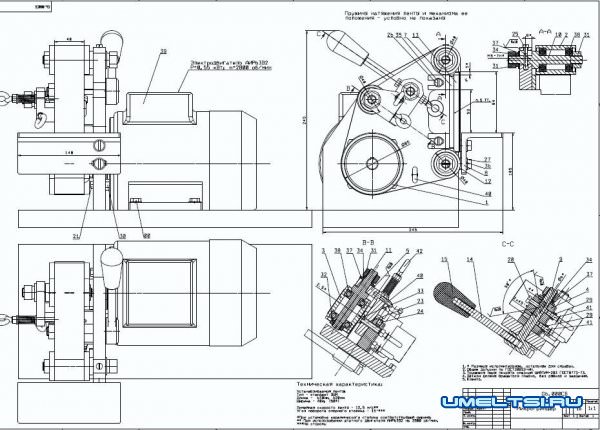

Чертежи, схемы, прототипы, которые взятые за основу.
![Растачиваем фланец на электрическому двигателю Растачиваем фланец на электрическому двигателю](https://www.umeltsi.ru/uploads/posts/2018-01/1515023233_shlifuvalnyy5.jpg)
![Растачиваем фланец на электрическому двигателю Растачиваем фланец на электрическому двигателю](https://www.umeltsi.ru/uploads/posts/2018-01/1515023186_shlifuvalnyy6.jpg)
Растачиваем фланец на электрическому двигателю, используя токарный станок.
![Берем швеллер 120 мм, свариваем раму Берем швеллер 120 мм, свариваем раму](https://www.umeltsi.ru/uploads/posts/2018-01/1515023220_shlifuvalnyy7.jpg)
![Берем швеллер 120 мм, свариваем раму Берем швеллер 120 мм, свариваем раму](https://www.umeltsi.ru/uploads/posts/2018-01/1515023244_shlifuvalnyy8.jpg)
Берем швеллер 120 мм, свариваем раму.
![Алюминиевый защитный кожух для проводов Алюминиевый защитный кожух для проводов](https://www.umeltsi.ru/uploads/posts/2018-01/1515023171_shlifuvalnyy9.jpg)
![Алюминиевый защитный кожух для проводов Алюминиевый защитный кожух для проводов](https://www.umeltsi.ru/uploads/posts/2018-01/1515023202_shlifuvalnyy10.jpg)
![Алюминиевый защитный кожух для проводов Алюминиевый защитный кожух для проводов](https://www.umeltsi.ru/uploads/posts/2018-01/1515023196_shlifuvalnyy11.jpg)
![Алюминиевый защитный кожух для проводов Алюминиевый защитный кожух для проводов](https://www.umeltsi.ru/uploads/posts/2018-01/1515023169_shlifuvalnyy12.jpg)
Алюминиевый защитный кожух для проводов.
![Рабочая площадка шлифовального станка Рабочая площадка шлифовального станка](https://www.umeltsi.ru/uploads/posts/2018-01/1515023211_shlifuvalnyy13.jpg)
![Рабочая площадка шлифовального станка Рабочая площадка шлифовального станка](https://www.umeltsi.ru/uploads/posts/2018-01/1515023259_shlifuvalnyy14.jpg)
![Рабочая площадка шлифовального станка Рабочая площадка шлифовального станка](https://www.umeltsi.ru/uploads/posts/2018-01/1515023177_shlifuvalnyy15.jpg)
![Рабочая площадка шлифовального станка Рабочая площадка шлифовального станка](https://www.umeltsi.ru/uploads/posts/2018-01/1515023258_shlifuvalnyy16.jpg)
![Рабочая площадка шлифовального станка Рабочая площадка шлифовального станка](https://www.umeltsi.ru/uploads/posts/2018-01/1515023163_shlifuvalnyy17.jpg)
![Рабочая площадка шлифовального станка Рабочая площадка шлифовального станка](https://www.umeltsi.ru/uploads/posts/2018-01/1515023166_shlifuvalnyy18.jpg)
Рабочая площадка шлифовального станка.
![Устанавливаем колесо Устанавливаем колесо](https://www.umeltsi.ru/uploads/posts/2018-01/1515023162_shlifuvalnyy19.jpg)
![Устанавливаем колесо Устанавливаем колесо](https://www.umeltsi.ru/uploads/posts/2018-01/1515023184_shlifuvalnyy20.jpg)
![Устанавливаем колесо Устанавливаем колесо](https://www.umeltsi.ru/uploads/posts/2018-01/1515023232_shlifuvalnyy21.jpg)
![Устанавливаем колесо Устанавливаем колесо](https://www.umeltsi.ru/uploads/posts/2018-01/1515023187_shlifuvalnyy22.jpg)
![Устанавливаем колесо Устанавливаем колесо](https://www.umeltsi.ru/uploads/posts/2018-01/1515023260_shlifuvalnyy23.jpg)
![Устанавливаем колесо Устанавливаем колесо](https://www.umeltsi.ru/uploads/posts/2018-01/1515023260_shlifuvalnyy24.jpg)
![Устанавливаем колесо Устанавливаем колесо](https://www.umeltsi.ru/uploads/posts/2018-01/1515023226_shlifuvalnyy25.jpg)
Устанавливаем колесо.
![Устанавливаем колесо Устанавливаем колесо](https://www.umeltsi.ru/uploads/posts/2018-01/1515023222_shlifuvalnyy26.jpg)
Результат – надежный и эффективный станок.
