Как сделать листогиб своими руками не применяя сварки
Станки и инструменты /20-фев,2018,20;01 /
6627
![Как сделать листогиб своими руками не применяя сварки Как сделать листогиб своими руками не применяя сварки](https://www.umeltsi.ru/uploads/posts/2018-02/1519149408_listogib7.jpg)
Сегодня многие мастера работают с таким материалом как тонкий листовой металл. Они занимаются изготовлением из него всевозможных отливов, козырьков, желобов в сливную систему дома. Да и во время других жестяных работ нужно перегибать металлические листы под разным углом.
Когда появились листосгибочные станки, это значительно упростило работу, уровень производительности вырос, и в результате мастер стал получать более высокие доходы.
Такой листогиб можно без проблем найти в магазине, однако самые дешевые модели стоят только от 30 тыс. рублей – о чем даже думать не хочется. Более простой вариант – это изготовить приспособление своими руками, следуя инструкции, которая описана в данной статье.
Как сделать листогиб без сварки: поэтапно

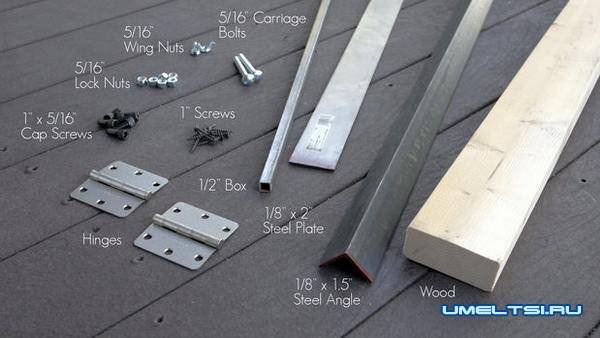

Перечень необходимых для работы материалов:
• уголок;
• профильная труба с квадратным сечением;
• саморезы;
• брус из дерева;
• мебельный болт – 2 шт.;
• барашковая гайка – 2 шт.
Список инструментов:
• ножовка по металлу;
• дрель;
• напильник;
• дисковая отрезная пила;
• гаечный ключ.
![листогиб-чертежи листогиб-чертежи](https://www.umeltsi.ru/uploads/posts/2018-02/1519148077_aza24.jpg)
![листогиб-чертежи листогиб-чертежи](https://www.umeltsi.ru/uploads/posts/2018-02/1519148133_aza25.jpg)
![листогиб-чертежи листогиб-чертежи](https://www.umeltsi.ru/uploads/posts/2018-02/1519148080_aza26.jpg)

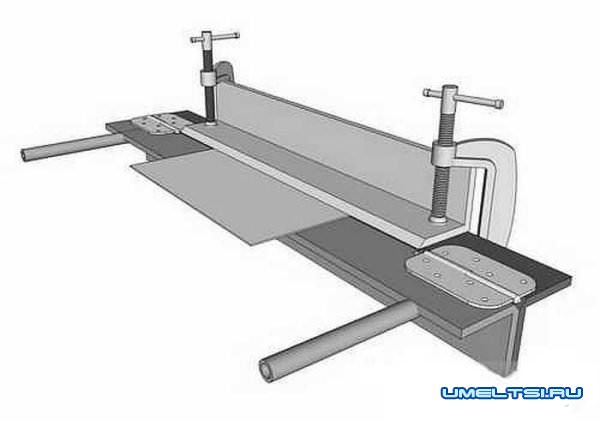

Чертежи и пошаговое описание как самостоятельно изготовить листогибочный станок, не используя сварку
![Как сделать листогиб своими руками Как сделать листогиб своими руками](https://www.umeltsi.ru/uploads/posts/2018-02/1519148293_listogib.jpg)
Поскольку мы обойдемся без сварочного аппарата, то для фиксации всех соединений будут использованы болты и гайки.
![Как сделать листогиб своими руками Как сделать листогиб своими руками](https://www.umeltsi.ru/uploads/posts/2018-02/1519148322_listogib2.jpg)

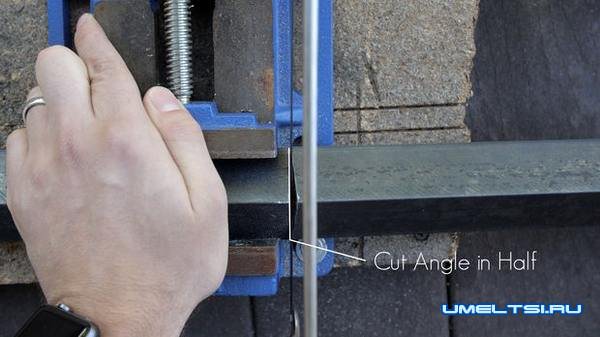

Необходимо зажать уголок в тисках. Дальше пилим, используя приготовленную ножовку.
![Как сделать листогиб своими руками Как сделать листогиб своими руками](https://www.umeltsi.ru/uploads/posts/2018-02/1519148340_listogib3.jpg)
![Как сделать листогиб своими руками Как сделать листогиб своими руками](https://www.umeltsi.ru/uploads/posts/2018-02/1519148267_listogib4.jpg)
![Как сделать листогиб своими руками Как сделать листогиб своими руками](https://www.umeltsi.ru/uploads/posts/2018-02/1519148299_listogib5.jpg)

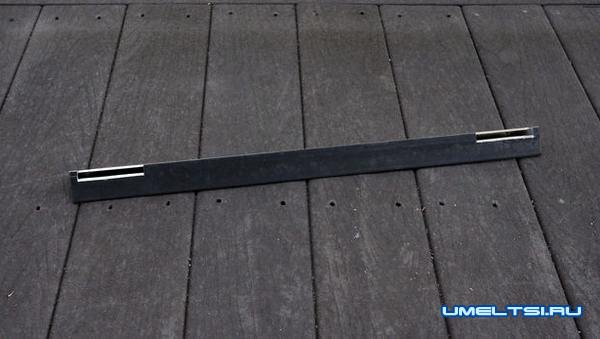

Затем отпиливаем паз по разметке, которую мы сделали, приложив петлю.

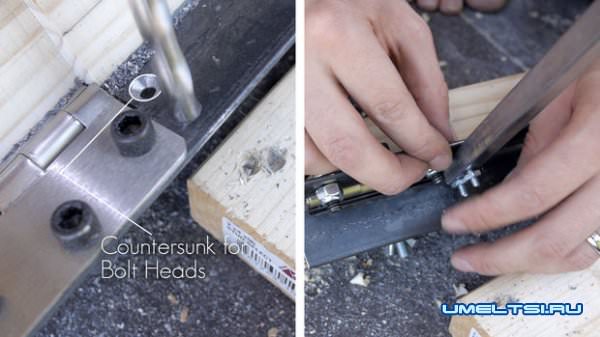

После этого в ребре угла нужно просверлить отверстие для прижимных болтов.

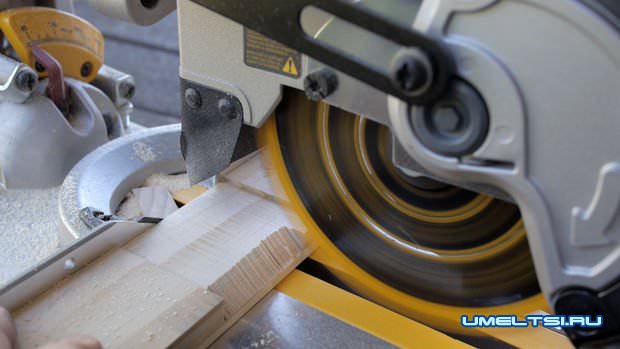

На стол станок будет крепиться посредством деревянной губы, чтобы на столе не появились царапины. Берем деревянный брус и так же выбираем паз.

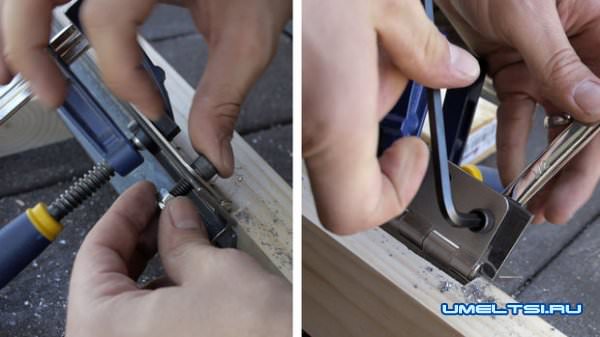

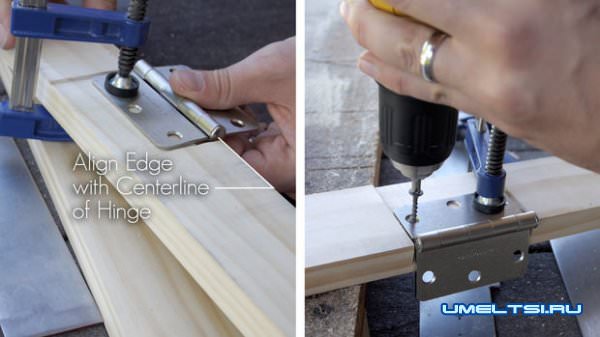

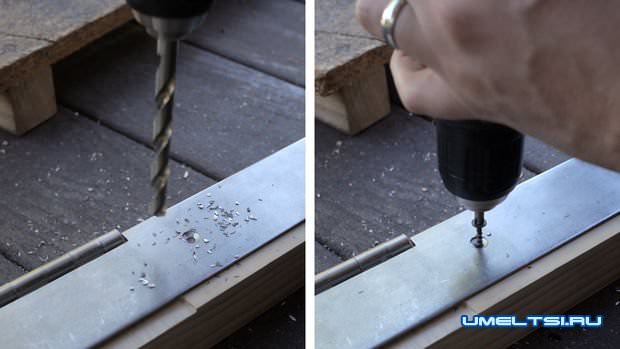

Далее нужно взять саморезы, с их помощью прикручивается металлическая петля.
В верхней части дерева крепится металлическая пластина.
![готовый листогиб готовый листогиб](https://www.umeltsi.ru/uploads/posts/2018-02/1519149450_listogib6.jpg)

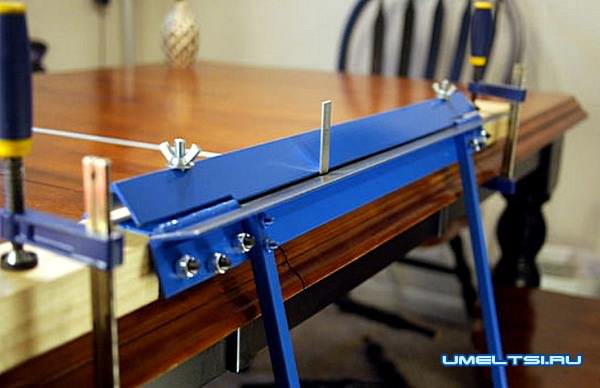

Вот в такой простой и недорогой способ мы изготовили листогибочный станок. Он выгоден тем, что при его изготовлении мы не пользуемся сварочным аппаратом. Благодаря этому листогиб могут легко создать ребята, у которых нет сварки, или которые еще не научились ее использовать в деле.
