Форматно-раскроечный станок

Все большей популярностью пользуется мебель, произведенная своими руками. И это понятно. Вы сможете сделать такую конструкцию мебели, которая подходит к габаритам вашего жилища и отлично впишется в интерьер. И кроме того, уж точно она будет вам нравиться.


Изготовить мебель самому не сложно, если речь идет о всевозможных шкафчиках, стеллажах и тумбочках. Изготавливается она довольно просто из ДСП.

Единственной проблемой при таком производстве состоит в проблеме получения красивого и ровного спила. Для этого используется форматно-раскроечный станок и без него достижение такого эффекта невозможно. А вот цена его, к сожалению, все-таки относительно не маленькая.

Как же быть? Но, оказывается, выход из этой ситуации есть и он не сложен. Покупать станок , конечно, не надо, но такой станок можно довольно элементарно изготовить самостоятельно. Это будет особенно просто, если у вас есть под рукой какой-нибудь знакомый слесарь или вы сами владеете этими навыками.

Изготовление форматно-раскроечного станка пошагово

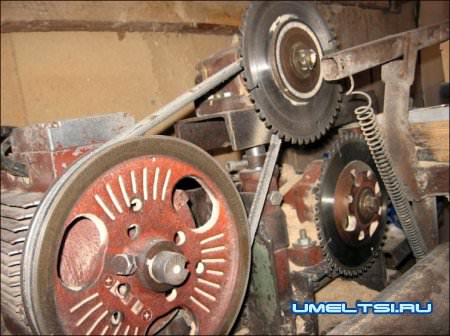

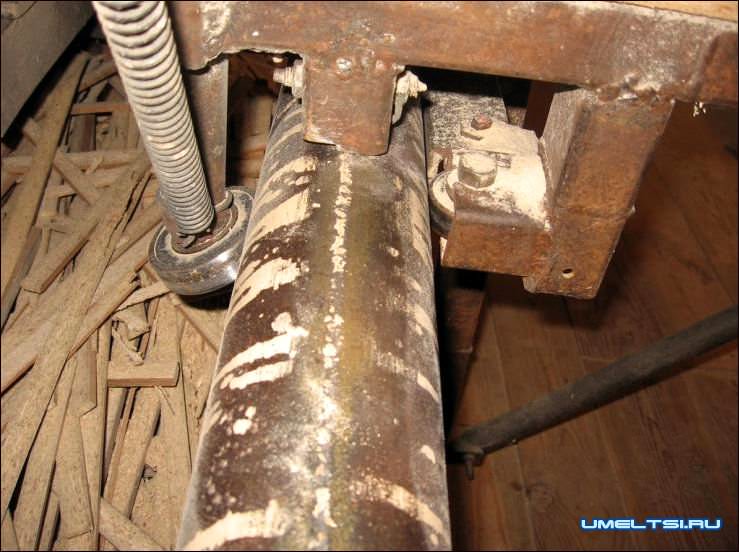

Для изготовления такого станка своими руками вам потребуется два электрических двигателя с одинаковыми 250-ти мм диаметрами дисков и с одинаковым количеством оборотов, равным 6000. Один из двигателей основной и он должен обладать мощностью в 3,5 кВт. Второму же достаточно 800 Вт. Это подрезной диск. Управление станком проходит через верхний основной диск. На рычаг, установленный для прижима, следует установить резиновую прокладку. Она предотвратит возможность поцарапать ДСП. Основа станка представляет собой две трубы, причем желательно цельнотянутые, по ним на роликах движется стол с заготовкой. Также необходимо станок оснастить вытяжкой.

На изготовления станка вы потратите в районе 7 тысяч рублей. Зато произвести качественный распил ДСП вы сможете сами, без посторонней помощи. И это с учетом того, что такие листы крупноформатные. Длина листа равна примерно 3,5 метрам. Но для удобства работы перед началом распила разметьте все необходимые замеры на листе карандашом. Когда у вас наберется достаточное количество таких вот заготовок, вы можете начинать работу на станке. Не забывайте оставлять припуски с каждой стороны по 7 - 8 мм.

Изготовить такой форматно-раскроечный станок вы сможете буквально за неделю. В свою очередь он сильно сократит ваши расходы, необходимые на производство изделий из ДСП. А установить вы его сможете где угодно, хотя бы в гараже. Ведь станок имеет совсем не большие размеры. Его длина составляет 280 см, а высота равна 70 см.

Имея такой форматно-раскроечный станок, вы сможете проделывать всю необходимую работу по изготовлению мебели самостоятельно, без привлечения помощника. И отличное качество спила, и его обработка даст возможность вашей мебели выглядеть превосходно и престижно.

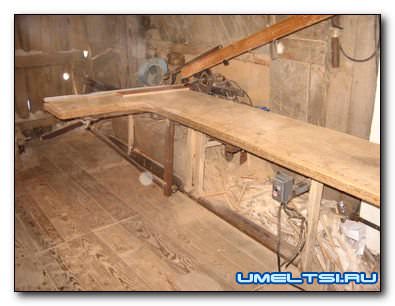

Фото, предоставленное ниже, помогут раскрыть весь принцип и конструкцию форматно-обрезного станка своими руками.
Форматно-раскроечный станокФорматно-раскроечный станок

Форматно-раскроечный станокФорматно-раскроечный станок

Форматно-раскроечный станокФорматно-раскроечный станок

Форматно-раскроечный станокФорматно-раскроечный станок

Форматно-раскроечный станокФорматно-раскроечный станок

Форматно-раскроечный станокФорматно-раскроечный станок

Форматно-раскроечный станокФорматно-раскроечный станок

Форматно-раскроечный станокФорматно-раскроечный станок

Форматно-раскроечный станокФорматно-раскроечный станок

Форматно-раскроечный станокФорматно-раскроечный станок

Форматно-раскроечный станокФорматно-раскроечный станок

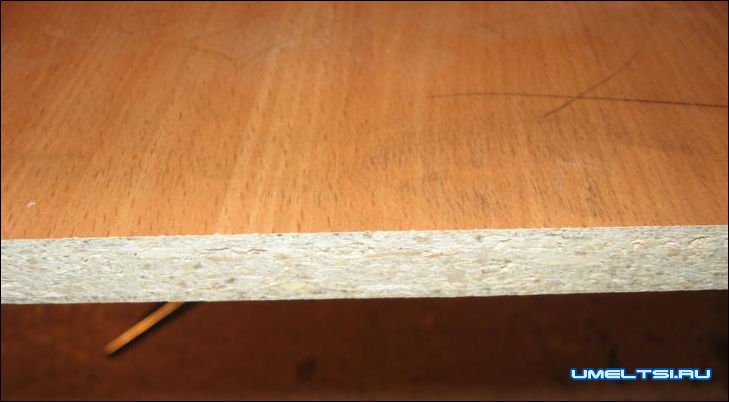

Качество спила

Форматно-раскроечный станокФорматно-раскроечный станок
