Самодельный прижим

Самодельный прижим позволит не только улучшить и ускорить процесс работы с деревянными заготовками на станке, но и повысит безопасность при выполнении работ.

Идея по изготовлению этого приспособления мы нашли на просторах YouTube на канале «ІГОР АНДРЕЙЧУК».

Для изготовления прижима потребуются следующие компоненты:
• резиновые валы;
• опоры вала – подшипники;
• стальной строительный уголок;
• профилированная и круглая трубы.

Для изготовления приспособления еще понадобится электрические сварочная установка, дрель и угловая шлифмашина.

Этапы изготовления прижима:

Самодельный прижим

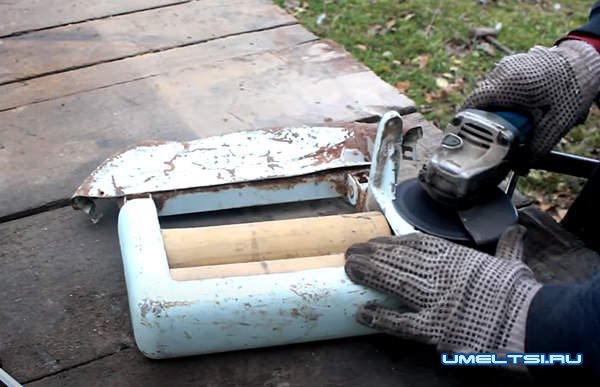

1. Например, валы можно достать из ненужной стиральной машины. Взять стиральную машину можно на металлоприемке.
2. Валы требуется укоротить до нужной длины, затем на них надеваются подшипники в корпусе. Его можно своими руками можно изготовить из круглой трубы;

Самодельный прижим

3. Следующим этапом будет приваривание к подшипникам два отрезка стального уголка, их нужно будет расположить параллельно друг другу;

Самодельный прижим

4 Из отрезков стального уголка нужно сварить стойку с перекладиной. Также необходимо просверлить отверстия в основании, они необходимы для крепления к столу, где зафиксирован фуговальный станок;

Самодельный прижим

5. Рама прижима изготавливается из круглой трубы из стали;

Самодельный прижим

6. На этом этапе рама прижима приваривается к конструкции с валами, затем прикрепляется к стойке при помощи подвижных соединений;

Самодельный прижим

7. Упор изготавливается из профилированной трубы;
8. На заключительном этапе защищается швы после сварки и можно выполнить покраску приспособления. Когда все высохнет прикрепляем прижим к фуговальному станку.

Самодельный прижим
