Изготовление струбцины для сборки рамок

Чтобы произвести точную сборку рамок и на это затратить минимум времени, нужно воспользоваться особой струбциной. Но посетив хозяйственный или же строительный магазин, можно огорчиться по поводу ее отсутствия. Не стоит расстраиваться, выход есть – можно ее соорудить своими руками, чтобы сжимать детали, запиленные под сорок пять градусов, непосредственно под углом в девяносто градусов.

Чтобы своими руками сделать струбцину, нужно подготовить такие материалы:
• шайбы в количестве восьми штук (М10);
• гайки в количестве четырех штук (М 10);
• удлиненные гайки в количестве четырех штук (М 10);
• шпильки в количестве четырех штук (М 10);
• одна профильная труба.

Поэтапная работа над изготовлением струбцины


Главное в этой работе соблюдать поэтапное выполнение, чтобы добиться положительного результата.
Поэтапная работа над изготовлением струбцины

1. Из профильной трубы требуется сварить четыре угольника, длина сторон которых должна быть от пятидесяти до семидесяти миллиметров.

Поэтапная работа над изготовлением струбцины

2. Один край каждой заготовки нужно обрезать аккуратно под углом сорок пять градусов.

Поэтапная работа над изготовлением струбцины

3. Гайки М 10 нужно совместить с четырьмя шайбами с помощью вваривания.

Поэтапная работа над изготовлением струбцины

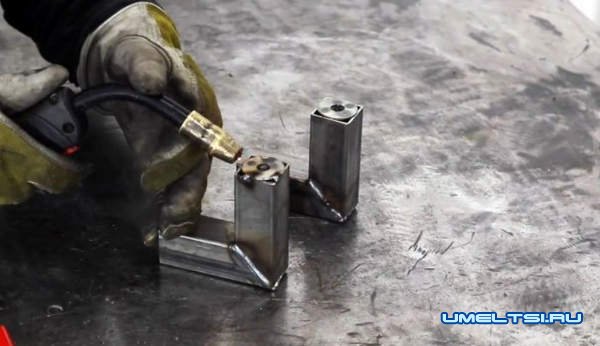

4. Далее полученные детали нужно в угольники вварить гайками внутрь. Обыкновенные шайбы могут служить заглушками торцов труб.

Поэтапная работа над изготовлением струбцины

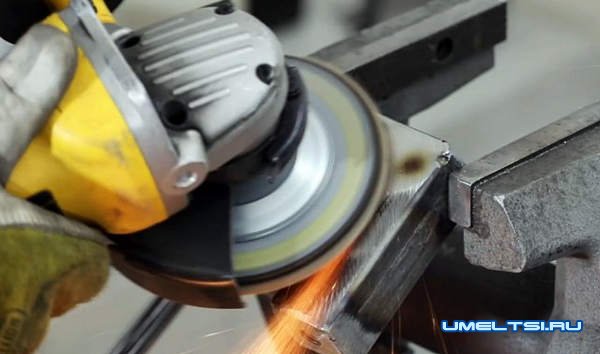

5. Каждый варочный шов должен быть хорошо зачищен.

Поэтапная работа над изготовлением струбцины

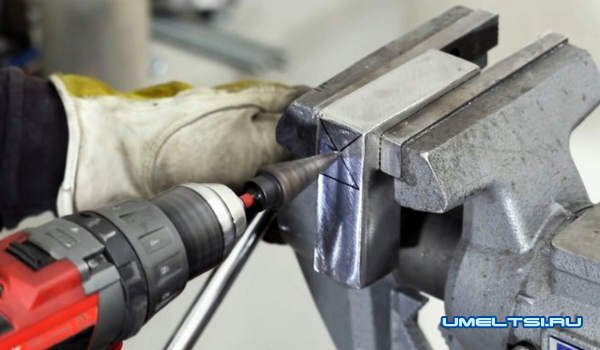

6. Отталкиваясь от центра ввариваемых шайб без гаек, нужно напротив просверлить аккуратно угольники. Обратить должное внимание на сторону, чтобы не просверлить на другой стороне, где они не нужны.

Поэтапная работа над изготовлением струбцины

Далее можно произвести сбор струбцины, а для этого потребуется выполнение таких работ:
• в те отверстия, которые были просверлены в последнюю очередь, нужно шпильки поместить и вывести их на противоположную сторону угольников;
• далее переходим к следующему угольнику и в приваренную гайку аккуратно стоит вкрутить их концы;
• удлиненные гайки насаживаются непосредственно на шпильки;
• сжиматься струбцина будет тогда, когда закрутятся удлиненные гайки.

Благодаря таким нехитрым действиям можно получить эффективное приспособление, с помощью которого удобно совмещать деревянные рамки, в том числе может приводить в неподвижное состояние различные металлические заготовки, в работе со сваркой.
