Орехокол из хлама для грецких орехов

Сегодня представим на ваше рассмотрение два орехокола, которые можно сделать из подручных средств своими руками. Выбирайте тот на который найдутся подходящие материалы.

Напомним, ранее мы уже описывали как сделать орехокол своими руками, кому интересно как реализован сам принцип колки орехов, смотрите здесь.

Электрический орехокол из фанеры и мотором от стеклоподъемника


Те, кто хоть раз колол вручную грецкие орехи, знают, как много времени может на эту процедуру уйти. Для ускорения процесса автор представляет иной способ – применения электрического орехокола, который можно сделать своими руками. Устройство делается из фанеры, обрезков металла и двигателя стеклоочистителя.

Электрический орехокол из фанеры

Фанера используется для изготовления корпуса орехокола с регулируемой подающей площадкой, двигатель стеклоочистителя работает как привод, осталось придумать из чего сделать вал.

Электрический орехокол из фанеры

В первую очередь приступаем к валу, на который исходным материалом пойдет стальная труба длиной примерно 10 см. Дальше нарезаются металлические полосы 8–9 см длиной и 5–6 мм шириной.

Электрический орехокол из фанеры

Полосы привариваются на трубу, предварительно расположившись продольно. Для зачистки сварных швов берем болгарку и насадку - лепестковый круг. Все, вал у нас уже есть.

Электрический орехокол из фанеры

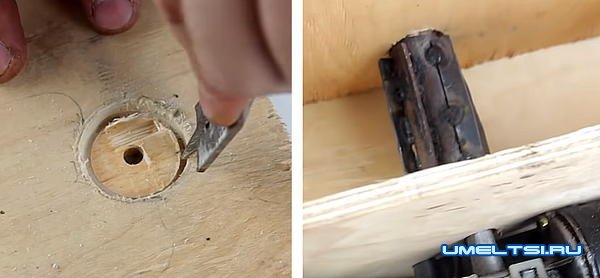

Следующий этап – делаем корпус. Берем фанеру, отрезаем 4 куска и соединяем их как прямоугольный короб. На одну из боковых стенок крепим электромотор.

Электрический орехокол из фанеры

Дальше делается регулируемая подающая площадка. Отпиливается фрагмент фанеры и крепится на внутреннюю сторону боковой стенки петлей.
Чтобы изменить угол наклона площадки, делаем болт-вороток. Для этого на шляпку болта приваривается пара гаек.

Электрический орехокол из фанеры

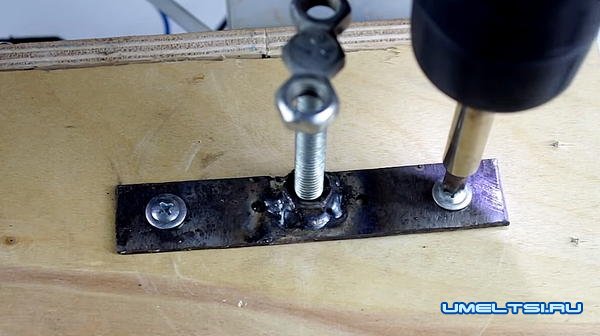

Затем в боковой стенке просверливается отверстие. Отрезается отрезок металлической полосы и на нее приваривается гайка. На боковую стенку полоса прикручивается так, чтоб гайка располагалась напротив отверстия. Теперь вкручивается болт-вороток.

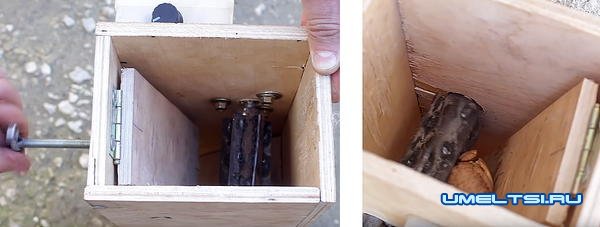

Внизу на корпус крепится другой кусок фанеры, под определенным углом, чтобы по нему скатывались уже части расколотых орехов.

Электрический орехокол из фанеры

Электрический орехокол из фанеры

На заключительном этапе мы подключаем мотор к плате, где размещен регулятор оборотов. Вся электрика помещается в пластиковый корпус, крепящейся к боковой стенке корпуса из фанеры.

Электрический орехокол из фанеры

Второй вариант: из металла с мотором от стеклоподъемника



В данной версии для изготовления достаточно простого орехокола используется привод от мотора автомобильного стеклоподъемника – он будет раскалывать скорлупу. Используя данное приспособление, можно раскалывать орехи в больших количествах, и на выходе получать высокий процент целых ядер.

В данной ситуации орехокол действует как молоток. Орех погружаем в рабочую камеру с валом. Так как орех прижимается к стенке, он раскалывается. Стенку из пластины металла можно регулировать под орехи разных размеров. При этом мы регулируем положение стенки прямо в рабочем процессе, и это весьма удобная опция.

Процесс изготовления орехокола


Сначала берем металлический лист толщиной 5–6 мм, и отрезаем с помощью болгарки пару заготовок с прямоугольной формой. Они послужат стенками корпуса в орехоколе. Дальше следует разметить отверстие для вала мотора, и обозначить маркером точки для крепежных отверстий.

Электрический орехокол

Мотор автомобильного стеклоподъемника прикручивается к пластине на болтах. Потом нужно отрезать по размеру еще пару пластин, и сварить корпус орехокола. На одну из боковых стенок корпуса обыкновенной петлей крепится подвижная пластина.

Электрический орехокол

Электрический орехокол

Берется металлический кругляк с подходящим диаметром, в его торце сверлится отверстие и нарезается резьба. Накручивается заготовка на вал мотора.

Электрический орехокол

Электрический орехокол

Потом привариваются на кругляк куски шпильки. Могут также применяться отрезки болта, с предварительно обрезанной шляпкой.

Электрический орехокол

Электрический орехокол

На завершающей стадии работы все детали конструкции покрываем краской, и прикручиваем барашковый болт, чтобы регулировать подвижную стенку корпуса.

Электрический орехокол
