Приспособление для ровной резки металла

Данное режущее устройство автор сделал, когда столкнулся с проблемой – ровного распускания болгаркой листового металла полосами, чтобы получился результат с весьма качественными и ровными краями среза. Из интернета узнал о решении этого вопроса, многие моменты взял на вооружение, что-то добавил своего. В итоге можно работать очень удобным инструментом.


В первую очередь мы, как и годится, занимаемся подготовкой необходимых деталей и заготовок.

Приспособление для ровной резки металла

Чтобы изготовить приспособление, берем профильную трубу (направляющую), материалы в виде подшипников, отрезков полосы, куска круглой трубы, стальных прутков и роликов.

Это все добро пойдет на изготовление каретки, перемещаемой по направляющей. На каретку закрепляется болгарка.

Ход работ по изготовлению приспособления


Приспособление для ровной резки металла

Следующий этап заключается в сваривании двух роликов, используя подшипники и отрезки стальных прутьев.

Приспособление для ровной резки металла

Дальше занимаемся сваркой роликов, взяв подшипники и два отрезка полосы, и один подшипник и кусок круглой трубы.

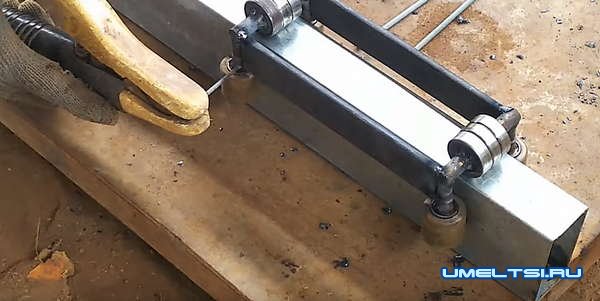

После этого из роликов из подшипников и роликов скейтборда, и других деталей, сваривается каретка.

На верхнюю часть каретки привариваем стальную пластину с прямоугольной формой.

Приспособление для ровной резки металла

Приспособление для ровной резки металла

Затем изготовляем крепеж для болгарки и прикручиваем его на корпус редуктора этой болгарки. Сам крепеж приваривается на каретку.

Приспособление для ровной резки металла

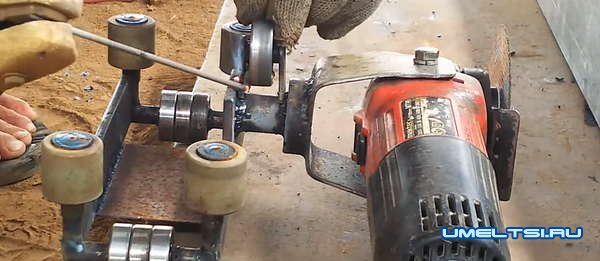

В конце между кареткой и креплением привариваем другой ролик от подшипника.

Приспособление для ровной резки металла

На направляющую привариваются куски профиля, для возможности ее фиксации на металлическом листе, используя струбцину.
