Как самому сделать камеру для пескоструйной обработки: различные варианты

Полезные приспособления /06-фев,2020,19;23 / 496
Камера для пескоструйной обработки

Тем, кто собирается хорошенько очистить различные поверхности перед покраской, стоит подумать о таком приспособлении как пескоструйная камера – ее можно не только купить, но и вполне реально собрать своими руками. Существуют различные варианты такой камеры – предназначенные как для станций автосервиса, так и для домашнего хозяйства.

Виды пескоструйной камеры


Различают локальную и объёмную (обитаемую) камеру. Предназначение локальной камеры – обработка изделий небольших размеров. Обитаемые камеры отличаются большим внутренним объемом – в нее поместится даже кузов легковой машины.
камера для пескоструйной обработки-схема

Как сделать пескоструйную камеру из 200 литровой бочки своими руками – опыт автора


Здесь я поделюсь своим опытом изготовления пескоструйной камеры с использованием дендро-фекального метода конструирования, и вместе с тем – предельно технологических способов. Фотоснимков наделать много не удалось, поскольку руки все время были в работе, да и рабочий процесс был разбит на разные промежутки времени. Вообще технология является простой и понятной, здесь я выложу сам лишь способ. Когда я заинтересовался в этой теме, то не смог найти никакого путевого материала.

Сначала я думал камеру купить. Цена новой с объемом на 200 л – порядка 25 тысяч рублей. Захотелось расходы уменьшить. Поискал на «Авито», стало понятно – друзья, атас!

К сожалению, не сохранилось объявление с прекрасным образчиком народного мастерства в виде коробки из фанеры, где за место стекла – пакет и куски штанов за перчатки. Это было забавно! Еще и за 10 тысяч.

Здесь – нечто схожее, но больше криповый вариант.

Кроме того, встретилась там модель пескоструя, для сборки которого использовался советский шифоньер, с классическим цветом темного ореха.
Значит, отправившись на металлоприемку, я начал рассматривать листовой металл. Прикинул – взяв болгарку, вырезать конструкцию треугольную-параллелепипедную стало бы сложно, если и не будет гильотины. Поэтому начал искать иной вариант – подошла бочка 220 л, в которой был раньше какой-то полимер. Вполне ничего. Отдал 500 рублей, и бочку забрал.

Камера для пескоструйной обработки

Дальше началось ее кромсание.

Камера для пескоструйной обработки

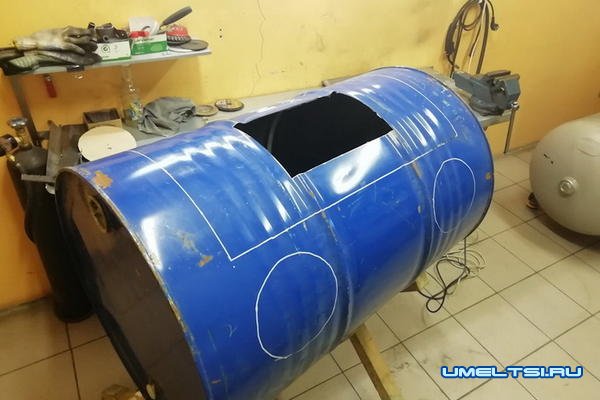

Разметил, распилил.

Камера для пескоструйной обработки

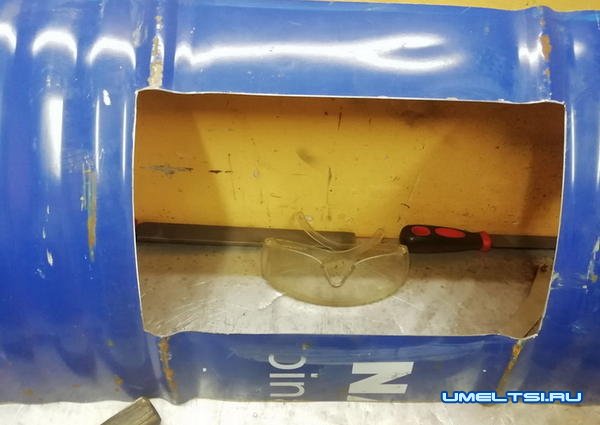

Здесь – крышка. Кругляшами под руки послужат металлические полосы, диаметр – стандартные пескоструйные перчатки.

Камера для пескоструйной обработки

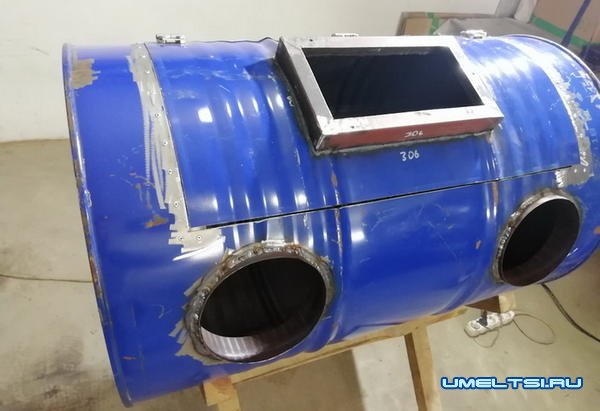

Прошла пара месяцев неторопливого рабочего процесса – в итоге получилась такая штуковина:

Камера для пескоструйной обработки

Единственное нудное занятие – вписка прямоугольного в круглое. Даже начал жалеть, что взял исходником бочку. Однако результат мне нравится. Хоть и фортели в бочке со сварочником уже делать не возьмусь.

Камера для пескоструйной обработки

Использовал обычное оконное стекекло, нарезал из теплицы, которую нашел в селе.

Если рассматривать фирменную камеру, с которыми я работал прежде, смотровое окно реализовывалось по образу бутерброда: обычное стекло – стекло плексиглас – покрытие из ламинирующей пленки. Решение весьма сомнительное – по истечении 4–5 дней пленка загрязняется песком, большую площадь остекления на самом деле туда не и не нужно. На что там глядеть? Похожего как у мен визора хватит с головой – он расположен немного вглубь, стекло – быстрозаменяемо, применены зажимы из винтов барашком. С наклеенным на рамке двухслойным оконным уплотнителем. Само стекло 4–5 мм можно купить за гроши.

Камера для пескоструйной обработки

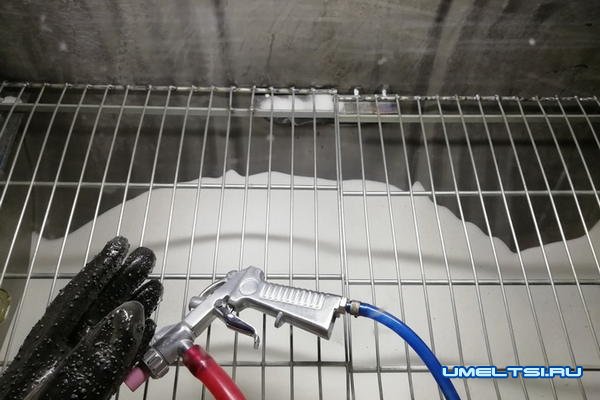

Рабочая область.

Сетка на «пол» взята в приемке также, донором послужила подходящая по размерам магазинная здоровая товарная корзина. Конструкция – с обычным пескоструйным пистолетом из магазина автоинструментов, ценой 1100 рублей за комплект с соплами, и со шлангом от «Жигулей» от радиаторного бачка патрубка.

Камера для пескоструйной обработки

Попозже был приспособлен сепаратор и вытяжка.

Потом на свалке была найдена бочка под 20 литров из-под краски, использовалась мной для простейшего сепаратора, здесь же пущен в ход канальный вытяжной вентилятор 150 мм. Так для работы использую стеклошарики, пыли выходит мало. Если песочить речником, понадобится подключение хорошего по КПД вытяжного вентилятора.

Камера для пескоструйной обработки

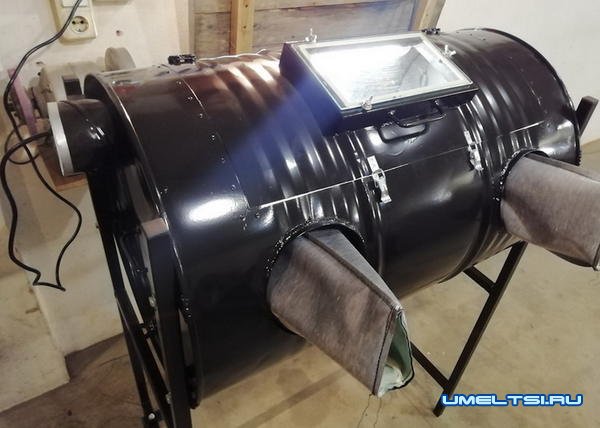

Для подсветки взят светодиодный светильник – длина примерно 350 мм, все спаяно в одну коммутационную коробку. Чтобы уплотнить двери по боковым краям, взята полоса металла – полка, по горизонтали приклепана через упоры полоса толстой резины.

Камера для пескоструйной обработки

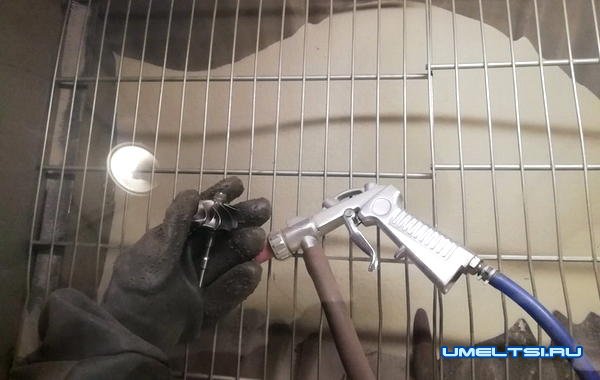

Как выглядит работа

Камера для пескоструйной обработки

Результат

Минусы – это в первую очередь форма самой бочки, место для ссыпания песка полукруглое. Классический треугольник был бы естественно более продуктивным, не пришлось бы время от времени подгребать. Длину шланга чуть не рассчитал, который подает песок в пистолет – надо большего размера и мягче.

Чтобы избежать вакуума, для вентиляции нужен приточный клапан.
И еще не помешал бы обычный гаражный компрессор – рассматриваю более производительный вариант, на одну атмосферу и с большим ресивером.

Вообще работой я доволен.

Чтобы продолжить тему, рассмотрите еще один вариант пескоструйной камеры из холодильника.

вариант пескоструйной камеры из холодильника

Это будет модель, так сказать антикризисного варианта.

Материал взят в виде холодильника, вытяжки, обогревателя, двух бачков от фреона, прожектора, двух вентиляторов.

Вперед!

вариант пескоструйной камеры из холодильника

Основа выполнена из двухкамерного холодильника. От корпуса отделяется все лишнее в виде утеплителей, обшивки, трубок.

Сделано.

вариант пескоструйной камеры из холодильника

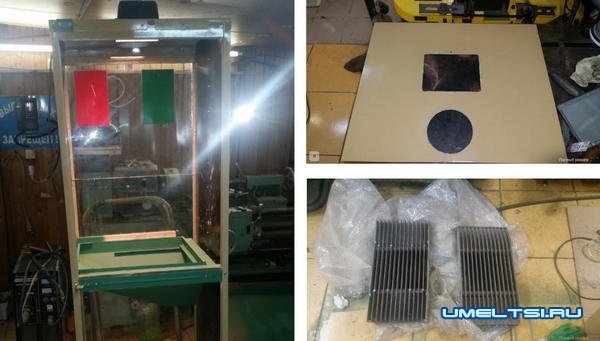

Стенка и пол выполнены из магазинной вывески из огрстекла с полиэтиленом по бокам.
Для крыши взята пескоструйная камера.

вариант пескоструйной камеры из холодильника

На место рабочего стола установлена кухонная вытяжка. Бывшие радиаторы от обогревателя 1 кВт советского послужат столом.

Так выглядит стол.

вариант пескоструйной камеры из холодильника

Оборудованное место для выхода песка.

вариант пескоструйной камеры из холодильника

Полезные фреоновые баллоны.

вариант пескоструйной камеры из холодильника

Готовый пескоструй!
