Делаем культиватор-плоскорез к мотоблоку

Полезные приспособления /08-мая,2019,07;52 / 393
Делаем культиватор-плоскорез к мотоблоку

Дачный сезон начался — пора подготавливать почву к высадке уже окрепшей рассады и саженцев. Специально для этого мой товарищ Владимир Хорошев смастерил культиватор-плоскорез для мотоблока. Уверен, такой помощник точно пригодится заядлым садоводам и огородникам.

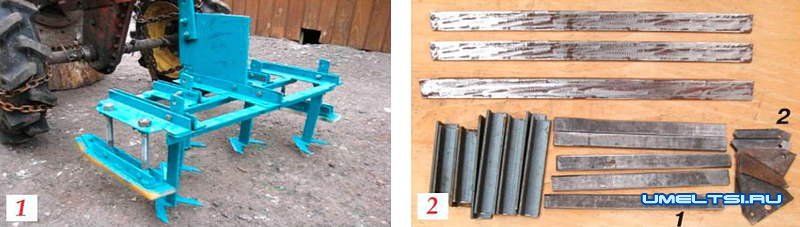

Конструкция состоит из (фото 1):
- рамы,
- пяти стоек-культиваторов;
- двух опорных полиэтиленовых лыж;
- переходной пластины и рейки крепления к мотоблоку.

Делаем культиватор-плоскорез к мотоблокуДелаем культиватор-плоскорез к мотоблоку

Рама

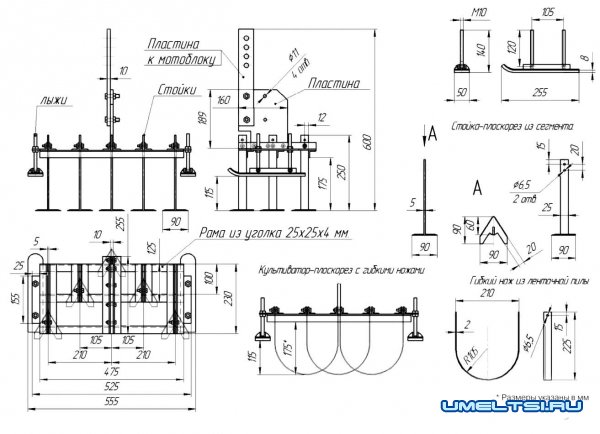

Перед изготовлением Владимир подготовил чертеж всех узлов конструкции (см. рис.)

Взял уголок с полкой 25x25 мм и нарезал его на заготовки: три — длиной 525 мм, две — 255 мм, четыре — 230 мм и еще четыре — 125 мм (фото 2). Дополнительно вырезал две пластины размером 155x25x5 мм для крепления лыж.

В поперечных уголках (длиной 255, 230 и 125 мм) разметил и просверлил отверстия d 6,5 мм под болты Мб.

По чертежу сварил прямоугольную раму.
Делаем культиватор-плоскорез к мотоблокуДелаем культиватор-плоскорез к мотоблоку

Стойка-плоскорез


Взял пять пластин размером 250x25x5 мм (см. фото 2 п. 1) и пять ножей от жатки комбайна (2).

К торцу каждой пластины приварил перпендикулярно по ножу. В последних вырезал сегмент для облегчения врезания в землю (см. рис.), чтобы получился ласточкин хвост.

В верхней части готовой стойки просверлил по два отверстия d 6,5 мм (фото 3) под болты крепления к раме.

Делаем культиватор-плоскорез к мотоблокуДелаем культиватор-плоскорез к мотоблоку

Опорные лыжи
Из уголка и толстого пластика изготовил лыжи. Для крепления их к раме сверху на болты Мб шарнирно установил две шпильки М10, чтобы лыжи можно было регулировать по высоте (фото 4).

Переходная пластина


Из листового металла толщиной 6 мм вырезал прямоугольник размером 189x160 мм. Согласно чертежу просверлил в нем отверстия под болты М6.

На заметку
Пластину можно изготовить из нескольких частей, главное, чтобы была возможность регулировки по высоте.


Сборка

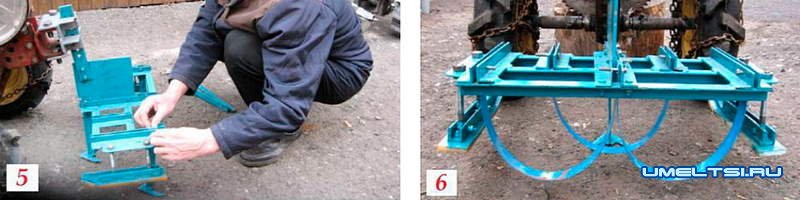

Готовую раму Владимир фиксирует на мотоблоке и закрепляет на ней лыжи и стойки-плоскорезы (фото 5). Отрегулировав все узлы по высоте, приступает к обработке почвы.

Делаем культиватор-плоскорез к мотоблокуДелаем культиватор-плоскорез к мотоблоку

Кстати

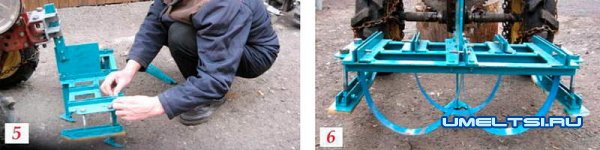

Также автор предлагает дополнить конструкцию петлевыми ножами (фото 6) из полотна ленточной пилы. Их использование эффективно при вспашке грядок и обработке междурядий в саду.


Анатолий Матвейчук, г. Заводоуковск. Фото автора
