Пневматический домкрат своими руками

У вас есть гараж и вас не покидает мысль самостоятельной сборки пневматического домкрата? Это сделать абсолютно реально, при чем мы не будем использовать сложные инструменты и конструкции. Почему домкрат именно пневматический – просто он самый доступный. В гараже это самый удобный вариант. Кроме того, в дороге пневматический домкрат будет как нельзя кстати. Единственный минус – в магазинах его найти сложно, а если и найдешь – купить можно будет только по высокой цене. Но не многие знают, что это приспособление можно смастерить своими силами, и за гораздо меньшие деньги.


Самостоятельная сборка пневматического домкрата своими руками


Для этого нужно взять следующее:
• подушку от грузовой машины;
• дрель;
• камерный штуцер;
• болт с подходящим диаметром.

Пневматический домкрат своими руками

Воздушную подушку – основную работающую часть – мы находим на разборке или отправляемся за ней на рынок. Вместо нее можно воспользоваться обыкновенным резиновым баллоном с пневмо-подвески машины. Лучший вариант – с грузовика, так как он отличается прочностью и может справиться с сильным давлением, за счет чего увеличивается подъемный момент. Однако из-за большой высоты подставить домкрат под авто, где малый дорожный просвет, может не получиться.

Пневматический домкрат своими руками

Пара болтов понадобится, чтобы изготовить клапан в подушку. В последней имеется резьбовое отверстие, проделанное на заводе – в него была вкручена трубка высокого давления. Для нее подбираем болт с тем же диаметром, и подготовим еще один – это будет верхняя крышка. Высверливаем их таким образом, чтобы соединенные один с другим они образовывали внутри полость. Внутрь верхнего болта нужно поместить шарик от подшипника, а также высокопрочный штуцер для накачки. Вся эта конструкция сваривается и закручивается в отверстие подушки.

Пневматический домкрат своими руками

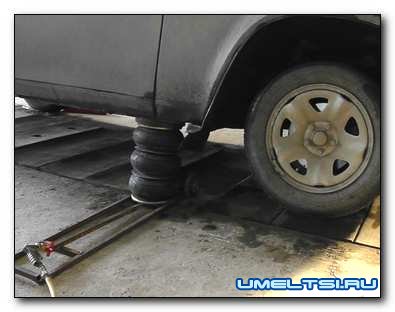

Теперь такое самодельное устройство, как пневматический домкрат позволяет подымать любую легковую машину. Просто подставляем пневматический баллон под платформу на днище и подсоединяем шланг высокого давления к штуцеру. При подаче сжатого воздуха подушку поднимает разом с автомобилем.



Пневматический домкрат из пластиковых труб


Канализационные трубы, две заглушки и муфта – это можно использовать для изготовления «гаражного» варианта пневматического домкрата, поднимающего тяжести с помощью сжатого воздуха. Это дешевое, конструктивно простое и универсальное в пользовании приспособление.

Как соорудить пластиковый домкрат

Как соорудить пластиковый домкрат


Как соорудить пластиковый домкрат-ход работ

Берем пластиковую заглушку для канализационной трубы. От нее отрезается крышка, сверлится сквозное отверстие – далее переходим к установке в это отверстие обычного воздушного клапана с резиновой прокладкой, не забываем поджать гайкой.

Как соорудить пластиковый домкрат-ход работ

Фрагмент от заглушки нужно вставить в муфту с уплотнительной резинкой и – чтобы было надежней – место соединения с наружной и внутренней стороны муфты промазать клеем.

Как соорудить пластиковый домкрат-ход работ

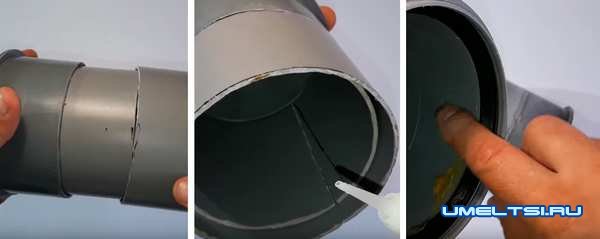

Следующий этап: следует взять отрезок трубы нужной длины, разрезать вдоль, и вставить в другую заглушку из пластика. На него – одеть отрезок трубы с большим диаметром. Там, где стыки – нанести клей. Зачистить поверхность, используя наждачную бумагу, вставить готовую деталь в свободный край муфты соединения.

Как соорудить пластиковый домкрат-ход работ

Внутренняя поверхность муфты, уплотнительная резинка и труба смазывается солидолом, чтобы при работе получилось более плавное скольжение. На наружную часть клапана надевается гибкая силиконовая или ПВХ трубка и фиксируется при помощи хомута или обычной проволоки. Всю конструкцию крепим на основание, выполненное из дерева. В последнем предварительно проделываем отверстие для трубки.

Как соорудить пластиковый домкрат-ход работ

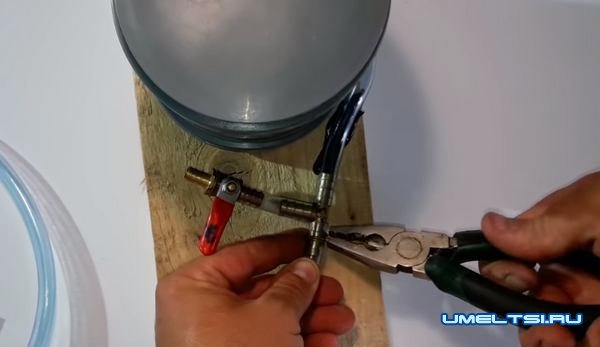

После этого, взяв распределительный тройник, нужно присоединить к трубке краник с еще одним воздушным клапаном. На крышку наклеиваем резиновый «коврик» круглой формы. Вот теперь домкрат из пластиковых труб можно тестировать на практике. После подключения воздушного компрессора пользуемся нашим самодельным приспособлением как мини-домкратом.

Как соорудить пластиковый домкрат-ход работ
