Индукционная плита своими руками
Электронные самоделки /19-сен,2021,13;38 /
18977
![Индукционная плита своими руками Индукционная плита своими руками](https://www.umeltsi.ru/uploads/posts/2021-09/1632167116_plitka.jpg)
На первый взгляд индукционная плита может показаться достаточно сложным устройством, но разобравшись в требуемых деталях, даже обычный радиолюбитель может справиться с поставленной задачей. Есть хорошее предложение, которое не предполагает наличие микросхем и собственно контроллеров, лишь пару транзисторов в связке с определенными деталями. В результате может получиться индукционная плита, мощность нагрева которой будет составлять 180 Вт.
Для такой работы нужно подготовить соответствующие детали:
• пара транзисторов IRZ44N;
• пара стабилизаторов по 10 В;
• пара диодов UF4007;
• пара резисторов 460 Ом и пара – 10 кОм;
• микросхема-стабилизатор – LM7812;
• конденсатор (0,47 мкФ);
• индуктивность 1000 мкГ.
• Восемнадцативитковая катушка плиты.
![Индукционная плита своими руками Индукционная плита своими руками](https://www.umeltsi.ru/uploads/posts/2021-09/1632167152_plitka2.jpg)
Схема – классика индукционной плиты, которая поможет правильно разместить все детали.
Сборка индукционной плиты
![Индукционная плита своими руками Индукционная плита своими руками](https://www.umeltsi.ru/uploads/posts/2021-09/1632167133_plitka3.jpg)

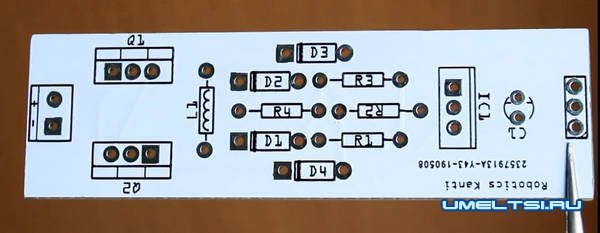

Можно произвести сборку схемы на универсальной плате или же навесным монтажом.
![Индукционная плита своими руками Индукционная плита своими руками](https://www.umeltsi.ru/uploads/posts/2021-09/1632167149_plitka4.jpg)
На плату все детали советуют устанавливать таким образом, чтобы сначала нашли свое место маленькие детали, закончить индуктивностью.
![Индукционная плита своими руками Индукционная плита своими руками](https://www.umeltsi.ru/uploads/posts/2021-09/1632167180_plitka5.jpg)
Далее нужно произвести запаивание, в том числе обрезку выводов.
![Индукционная плита своими руками Индукционная плита своими руками](https://www.umeltsi.ru/uploads/posts/2021-09/1632167162_plitka6.jpg)

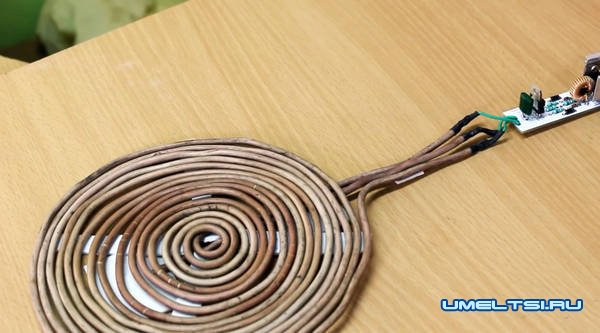

Потребуется припаять не только провода питания, но и уделить время выходным транзисторам, в том числе радиаторам и только после этого к выходу платы стоит подключать излучающую катушку.
![Индукционная плита своими руками Индукционная плита своими руками](https://www.umeltsi.ru/uploads/posts/2021-09/1632167162_plitka7.jpg)
От мощного блока поступает питание. Когда металлическая посуда будет размещена на катушке, нужно отметить возрастание потребляемого тока.
![Индукционная плита своими руками Индукционная плита своими руками](https://www.umeltsi.ru/uploads/posts/2021-09/1632167160_plitka8.jpg)
Для закипания воды достаточно будет десяти минут, если все было сделано правильно.
