Делаем беспроводные наушники

Вот как то неожиданно навестила мысль о том, как обычные проводные наушники превратить в беспроводные – Bluetooth, при чем в совершенно простой и недорогой способ, с бюджетом всего в 630 рублей!

Последовательность изготовления беспроводных наушников


Делаем беспроводные наушники

Первым делом были куплены наушники с проводным подключением – ими стала добротная китайская модель. Хоть и брендовые, но устройство с прочной, складной конструкцией. Также была куплена Bluetooth колонка – самый дешевый вариант в виде брелока, по цене 130 руб.

Делаем беспроводные наушники

Делаем беспроводные наушники

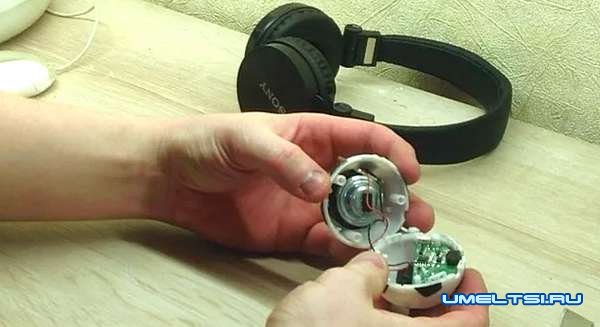

Колонка конечно же никоим образом не могла быть встроена в наушники, посему она была разобрана. Делается это крайне просто, в общем она просто распалась.

Делаем беспроводные наушники

Делаем беспроводные наушники

С колонки нужно достать только содержимое внутри, точнее – плату управления и батарею.

Делаем беспроводные наушники

Далее избавляемся от ненужного нам одного динамика – его просто нужно отрезать.

Делаем беспроводные наушники

После того, как мы разобрали один наушник (потому что в нем будет смонтирована плата управления, а во втором – только провод с динамиком), на плату были припаяны динамики наушников. Затем вся конструкция прошла проверку работоспособности.

Делаем беспроводные наушники

Делаем беспроводные наушники

Дальше я примерил плату, как она размещается в наушнике. Были намечены и проделаны отверстия, чтобы можно было включать наушники, а также подключать зарядку.

Делаем беспроводные наушники

Делаем беспроводные наушники

Чтобы подобрать кнопку включения, сначала хотел взять колоночную кнопку, но в процессе работы она где то затерялась. В итоге был подложен простой болт – так получилась кнопка включения. Плата сперва была подцеплена на провод питания, поскольку так она будет лучше центрована относительно отверстий в корпусе, промахнуться не удастся. Чтобы все держалось вместе, использовал горячий клей.

Делаем беспроводные наушники

После этого все детали собираются в обратном порядке и устройство проходит тестирование.

Делаем беспроводные наушники

В результате все работает, как часы. С кнопкой от колонки вообще получилась бы сказка. Чтобы зарядить батарею, уходит примерно 2 часа, заряда хватает на часа 3 проигрывания. Всем приятного прослушивания!
