Шуруповерт – один из самых популярных домашних инструментов. При помощи этого электрического прибора вы не только завинтите или выкрутите шурупы, но и сможете просверлить отверстия.

Для чего нужна переделка шуруповерта своими руками?


Зачем нужно что-то менять в аккумуляторном шуруповерте и в каких случаях это становится необходимым? Те, кто читает эту статью, скорее всего умеют обращаться с этим инструментом и знают его преимущества. Шуруповертом удобно пользоваться в самых труднодоступных местах, пока не разрядится батарея. В этом – и первый недостаток данного устройства. При чем в более дешевом инструменте аккумулятор выработает свой ресурс циклов зарядки – это является вторым недостатком.

Здесь нужно понимать, что производители могут экономить – так же, как и вы, и это весьма обычный подход. Если покупать новый аккумулятор, то его цена будет вполне сопоставима с ценой нового шуруповерта. Однако есть более выгодный вариант – это переделать аккумуляторный инструмент на шуруповерт от сети 220 В своими руками.

Блок питания для шуруповерта своими руками из готового БП


Кто хорошо знаком с радиоподелками, то ему без труда можно собрать по схеме блок питания для шуруповерта. Трансформатор можно взять от старого лампового телевизора. Но такое решение будет немного громоздким.

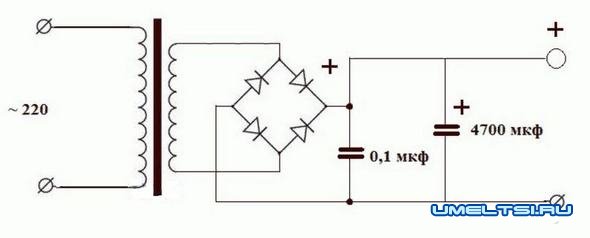

схема блока питания

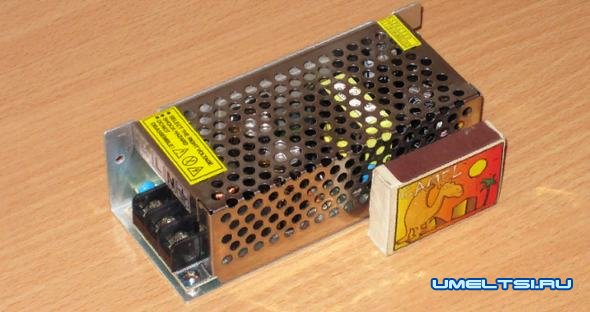

Чтобы собрать блок питания для шуруповерта своими руками 12В, который будет помещен на место аккумуляторов, нужно приобрести новый блок питания нужных нам параметров и размеров. Такое устройство можно легко найти в магазине радиодеталей или на радиорынке. Берем с собой корпус и отправляемся на примерку. Когда мы найдем подходящий источник питания, его нужно отделить от корпуса.

шуруповерта своими руками из готового БП

После этого его следует поместить в коробку от аккумуляторов нашего инструмента. При этом нужно убедиться в надежном закреплении всех компонентов. Если есть необходимость – нужно удлинить провода, которыми соединяется плата управления и трансформатор. Важно помнить, что в случае касания схемы к металлическим частям трансформатора при работе устройства случится короткое замыкание.

шуруповерта своими руками из готового БП

Корпус имеет достаточно большие размеры, поэтому рекомендуется разнести плату и трансформатор, чтобы получить лучшее охлаждение. Даже с самым качественным блоком питания уровень нагрузки будет высоким, и в результате можно получить перегрев.

Оптимальным решением станет закрепление дополнительных радиаторов на силовых управляющих микросхемах. Нужно взять шуруповерт, долго поработать им, отключить от сети и потрогать радиодетали на плате управления.

Вам сразу станет ясно, для каких элементов нужен отвод тепла. Чтобы обеспечить вентиляцию, мы можем в корпусе просверлить отверстия.

Чтобы самостоятельно переделать блок питания, требуется совсем немного времени. При этом покупка модуля обойдется несравнимо дешевле, чем восстановление аккумуляторной батареи.

шуруповерта своими руками из готового БП

Схема питания своими руками

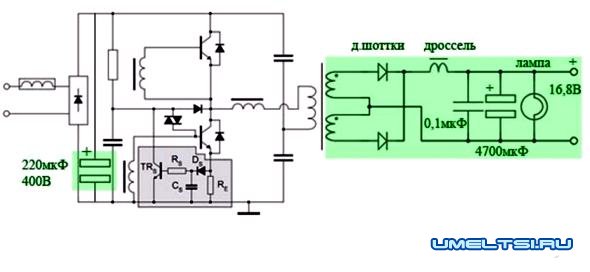

Те, кто с паяльником на «ты», могут использовать данный материал как инструкцию. Это схему реализовали на доноре, это балласт к галогеновому прожектору 150 Вт. То, что выделено цветом, является добавленными компонентами.

в корпус батареи

Добавлено выходной трансформатор, который использовался в старом компьютерном блоке питания – с него взяли и диоды Шоттки. Средняя точка вторичной обмотки расположена между парой, с витками в каждой по 12 штук. Так как данную схему нельзя запустить без нагрузки, то мы на выходе имеем постоянно включенную лампу накаливания 15 Вт. Здесь же мы имеем реализованную схему подсветки.

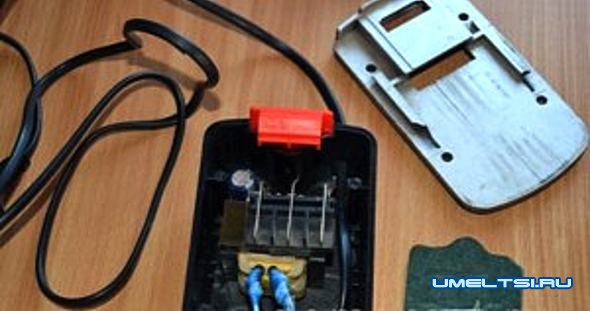

Блок питания легко помещен в корпус батареи.

в корпус батареи

В результате вышла удачная и недорогая конструкция – ее изготовление даже можно ставить на поток. Учитывая, в каком количестве сегодня предлагаются дешевые китайские шуруповерты, спрос на наше устройство будет обеспечен.

Подключаем к внешнему блоку питания


Шуруповерт от сети своими руками можно переделать из аккумуляторного в несколько способов – когда используется:
зарядка от ноутбука;

зарядка от ноутбука

компьютерный блок питания;

компьютерный блок питания

аккумулятор от автомобиля;

аккумулятор от автомобиля

блок питания галогеновой лампы;

блок питания галогеновой лампы

китайская плата блока питания на 24 В.

китайская плата блока питания на 24 В

Замена старых банок аккумуляторов новыми


Как заменить старые элементы – пошаговое описание действий:

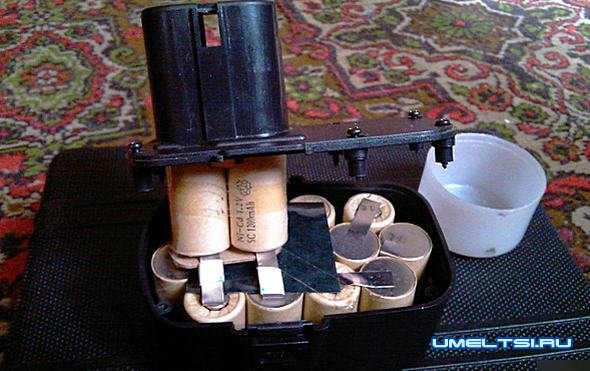

1. Раскрываем корпус аккумулятора.

Как заменить старые элементы – пошаговое описание

2. Достаем старые элементы, помещаем вместо них новые и перепаиваем между собой.

Как заменить старые элементы – пошаговое описание

3. Собираем аккумулятор и закрываем крышку корпуса.
4. Устанавливаем обновленный аккумулятор в шуруповерт своими руками. Если нужно, батарею заряжаем.

Важно! Для переделанного аккумулятора подходит только специально подобранное зарядное устройство.
