Зарядное устройство для автомобильного аккумулятора своими руками

Электронные самоделки /11-мар,2018,21;34 / 14094
Зарядное устройство

Зарядное устройство для владельца автомобиля может стать полезной и необходимой вещью в любое время. Такой аппарат легко найти в магазинах, но есть и более дешевый вариант – это собрать его своими руками.

Зарядка изготовляется с помощью следующих материалов:
• трансформатора ОСО-0,25-У3 220/12 В (21 А);
• светодиодов – 2 шт.;
• тумблера – 2 шт.;
• диодов – 4 шт. (в данном случае – Д24Б);
• радиатора;
• компьютерного кулера 12 В;
• проводов;
• амперметра от 5 до 20 А.

Зарядное устройство для автомобильного аккумулятора пошаговая инструкция

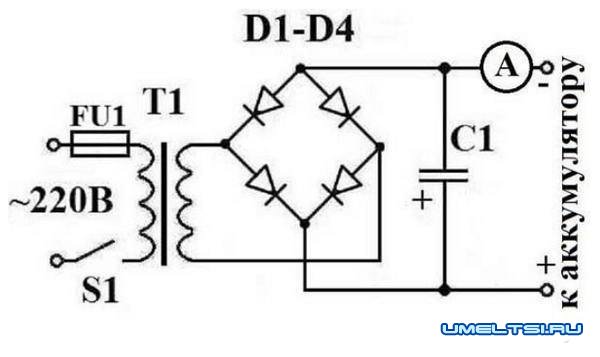

На схеме показано простое зарядное устройство для аккумулятора автомобиля.
схема простого зарядного устройства

S1 — тумблер, выключение питания;
FU1 — предохранитель на 1 А;
T1 — трансформатор ТН44;
D1–D4 — диоды Д248Б;
C1 — конденсатор 4000 мкФ, 25 В (не был поставлен);
A — амперметр на 6А.
Компьютерный кулер.

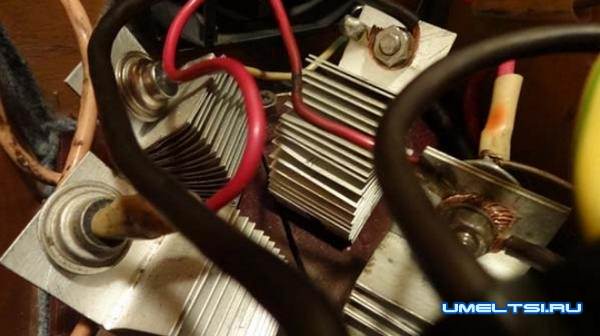

Радиатор взял с компьютерного системного блока. Он был распилен на 4 части – на каждый диод. Сделан диодный мост.

Диод Д248Б

Диод Д248Б

Куллер от компьютера.

Куллер от компьютера

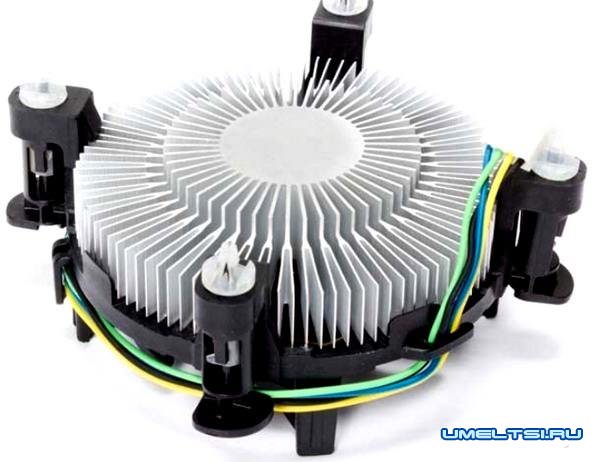

радиатор

Радиатор тоже от компьютера

радиатор

Трансформатор был чуть домотан на вторичную обмотку, для 15–16 В на выходе. За мостом показывает 14–15 В. В моем случае на выходе – 13,8 В.

радиатор

радиатор

радиатор

радиатор

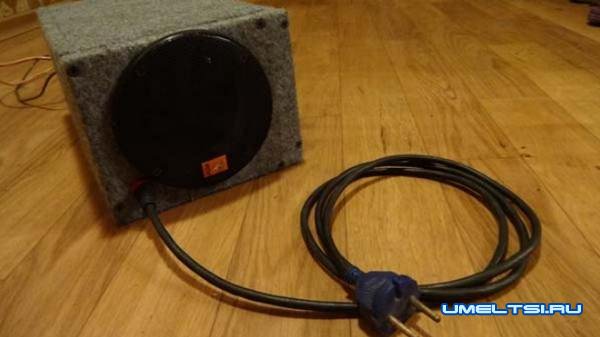

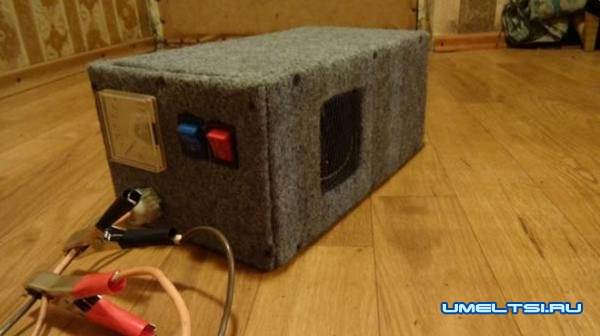

В качестве материала корпуса взята ДСП, затем использована обшивка карпетом. В корпусе проделана пара отверстий – чтобы обеспечить охлаждение, и прикреплен кулер под принудительное охлаждение.

радиатор

радиатор

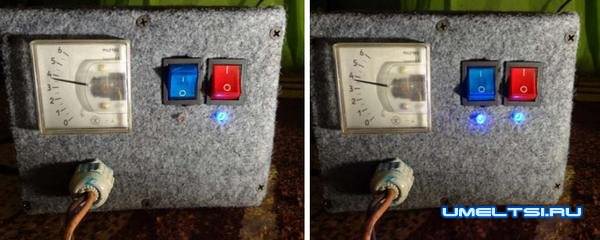

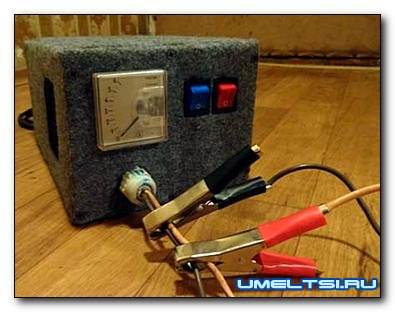

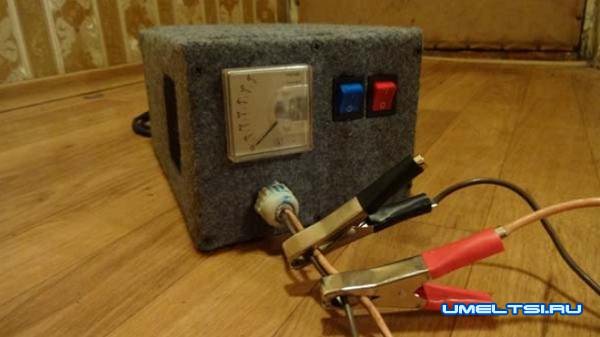

В итоге получилась полноценная модель зарядного устройства, которая стабильно заряжает аккумулятор в авто.

Автор устройства: Евгений Костин.
