Строительство загородного каркасного дома

Если хочется как можно скорее отпраздновать загородное новоселье, а средств на строительство дома не так уж много, стоит использовать каркасную технологию.

Она позволит сократить трудозатраты и расход дорогостоящих материалов, а также добиться высокой теплоизолирующей способности стен. Важно правильно выбрать конструкцию ограждения и не допускать ошибок во время работы.



К разряду каркасных можно отнести любые постройки. стены которых представляют собой комбинацию прочных несущих элементов (стоек и обвязок) и лёгких материалов с хорошими теплоизолирующими свойствами. Имеются в виду и пеноблочные здания с железобетонными колоннами, и фахверковые, и из готовых SIP-панелей. Однако чаще всего так называют дома канадского типа — с деревянным каркасом, ячейки которого заполняют утеплителем в процессе строительства, а затем закрывают листовой обшивкой. О стенах такой конструкции и пойдёт речь в статье.

3 ОСОБЕННОСТИ МИКРОКЛИМАТА КАРКАСНОГО ДОМА

1. ВОЗМОЖНОСТЬ БЫСТРОГО ПРОГРЕВА.
Дом, стены которого состоят в основном из утеплителя, можно сравнительно быстро прогреть, что очень удобно, если вы проводите выходные на даче не только в тёплое время года. К тому же, по сравнению с каменной и бревенчатой (брусовой), такая постройка меньше страдает от перехода через ноль, то есть выдерживает большее количество циклов замораживания/ размораживания (если правильно выполнена пароизоляция).

2. ВЕРОЯТНОСТЬ РЕЗКИХ СКАЧКОВ ТЕМПЕРАТУРЫ КОМНАТНОГО ВОЗДУХА.
Увы, у медали есть и оборотная сторона: поддерживать в комнатах комфортный температурный режим очень непросто. Поскольку стены не обладают теплоаккумулирующей способностью (тепловой инерцией), приходится внимательно следить за отопительным оборудованием и погодой либо приобретать дорогостоящую автоматизированную технику.

3. СЛОЖНОСТЬ ОРГАНИЗАЦИИ ВОЗДУХООБМЕНА.
В каркасном доме трудно бороться с повышением влажности воздуха и содержания в нём углекислоты. Дело в том, что при проветривании через открытые окна помещение выхолаживается так же быстро, как протапливается, и пока уличный воздух не нагреется радиатором (для чего требуется от 15 до 45 мин), в комнате зябко и неуютно. Проблему вентиляции решают разными способами. Наилучший выбор — монтаж современной канальной системы с рекуперацией тепла. Если этот вариант невозможен, повысить комфортабельность жилища помогут воздушное отопление, водяной тёплый пол. а также оконные приточные клапаны.

Оптимальные варианты фундамента для каркасного дома — утеплённый плитный либо из винтовых свай с металлическим или железобетонным висячим ростверком и утеплённым цокольным перекрытием.

Теплый сэнвичТеплый сэнвич

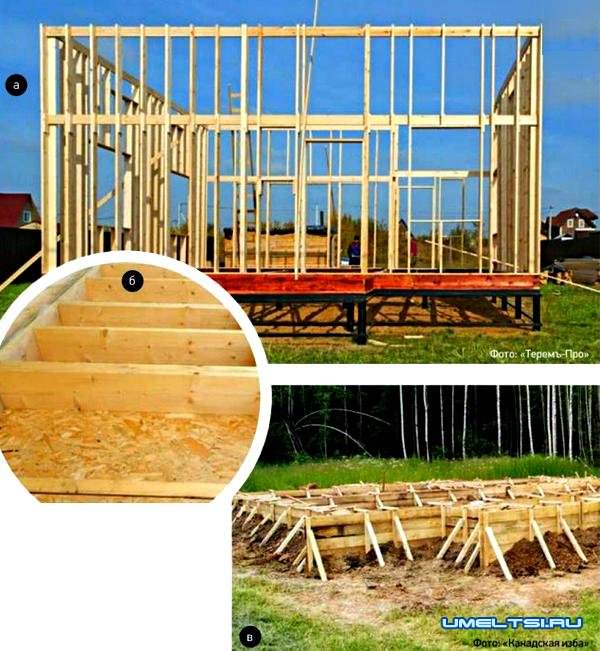

Свайный (а) и ленточный (в) фундаменты глубокого заложения прослужат не менее 50 лет, а деревянное перекрытие (б) может потребовать ремонта намного раньше

Исправляем ошибки каркасного дома



У каркасном технологи немало плюсов. Она позволяет обойтись без мощной техники и большого числа рабочих; бригаде из двух человек вполне по силам за сезон подвести под нрмиу и подготовить к отделке дом площадью 150-200 м2. Важное преимущество перед использованием кирпичей и керамзитобетонных блоков заключается в небольшой массе стен: есть возможность сэкономить на фундаменте, выбрав, например, конструкцию из винтовых свай и стальных рандбалок Если же сравнивать классический канадский дом с собранным из заводских панелей, то первый обойдётся существенно дешевле (1 мг стены из
SlP-панелей толщиной 200 мм с учётом монтажа стоит 2600-2900 руб., а каркасной —1800-2200 руб.). Однако на практике всё далеко не столь однозначно.

Хорошо известно, что в щитовых дачных домах, построенных 20-30 лет назад. неуютно ночевать даже в мае. а жить в них зимой просто невозможно. К тому же за короткий срок большинство этих сооружений сильно обветшало и покосилось. Разумеется, дело не в недостатках каркасной конструкции как таковой, а в крайней небрежности тогдашних строителей, неудовлетворительном качестве и смехотворном количестве использованных материалов. Щиты толщиной не более 100 мм в лучшем случае заполняли рулонной стекловатой, а в худшем— обломками пенопласта.Элементы стен кое-как сбивали гвоздями, не обращая внимания на щели, ведь их закроет отделка. Ну а при устройстве ветрозащиты и пароизоляции целиком полагались на недолговечный пергамин.

С тех пор уровень строительной культуры в нашей стране заметно повысился, появился подробный свод правил СП 31 -105-2002, разработанный на основе канадского опыта, стали доступны материалы с улучшенными свойствами. И всё же... В нормативах и инструкциях немало противоречий и тёмных мест, которые каждый проектировщик трактует по-своему. К тому же порой заказчики, стремясь сэкономить, вносят собственные коррективы в принятую технологию — и подрядные фирмы без возражений воплощают в жизнь неверные решения.

Избежать ошибок поможет понимание общего принципа «работы» каркасной стены и нюансов её строительства.

Теплый сэнвич

Для наружной обшивки каркаса используют влагостойкие ориентированно-стружечные плиты, которые намного дешевле фанеры

Теплый сэнвич


Строим шаг за шагом каркасный дом



Рассмотрим основные этапы возведения коробки каркасного дома с точки зрения строительной теории и практики. Сборка каркаса. Классической технологией предусмотрен так называемый платформенный каркас с поэтажными стойками. Предполагается, что сначала на плите, ленте или ростверке фундамента возводят балочное перекрытие первого этажа с черновыми полами. Далее на этой площадке в горизонтальном положении собирают каркасы стен первого этажа, которые затем поднимают и скрепляют верхней обвязкой. После наступает очередь междуэтажного перекрытия, а затем — стропильной конструкции мансарды. Сечение и шаг элементов каркаса выбирают, исходя из расчётной нагрузки и толщины утеплителя. Обычно применяют доски ДО x 150 мм и брусья 50 х 200 мм.

На практике порядок и принцип сборки могут быть иными. Скажем, если недостаточно рабочих рук и нет приспособлений, чтобы поднять вертикально и зафиксировать готовые каркасы протяжённых стен, конструкцию составляют из фрагментов длиной 2-4 м. Нередко такие фрагменты сразу обшивают влагостойкими ориентированно-стружечными плитами (ОСП-3), что позволяет обойтись без временных связей жёсткости.

Теплый сэнвич. Строительство загородного каркасного дома

Сборка каркаса (а) упростится, если использовать современный крепёж — специальные стяжки (6) и пластины (г). Значительно ускорит работу электроинструмент, например гвоздезабивной пистолет (в)


Нет никакого «криминала» и в том, чтобы монтировать каркас в вертикальном положении, стойка за стойкой, на нижней обвязке, прикреплённой анкерами к фундаменту. Правда, при этом точность сборки снизится (отклонения в размерах ячеек составят как минимум 10 мм), а затраты времени возрастут.

Грубой ошибкой следует считать строительство каркаса из древесины естественной влажности и без усиления горизонтальными перемычками («бриджингами»). Большими бедами грозят превышение предельно допустимого шага стоек (60 см), а также неправильный выбор крепежа, например использование неоцинкованных пластин и саморезов. Монтаж ветрозащиты. Предотвратить продувание стены и разрушение утеплителя потоками воздуха, образующимися в толще конструкции, помогают рулонные ветрозащитные материалы. Их располагают с наружной стороны каркаса, прижимая к стойкам рейками сечением 25-40 x 40 мм, к которым впоследствии крепят листовую обшивку. Полосы монтируют горизонтально, начиная с нижней, с перехлёстом не менее 10 см. При такой конструкции обеспечивается достаточно надёжная защита от ветра и атмосферной влаги, а также вентиляция утеплителя (благодаря зазору под обшивкой).

Если стену собирают из панелей, уже обшитых ОСП, ветрозащиту располагают поверх плит. В этом случае необходимо предусмотреть вентзазор под облицовкой фасада.

Не следует использовать для ветрозащиты материалы с коэффициентом паропроницаемости менее 0,05 мг/ (м • ч • Па). Такие плёнки мешают водяным парам покинуть ограждающую конструкцию, и утеплитель отсыревает.

Обшивка снаружи. Листовой материал, прикреплённый к каркасу с уличной стороны, увеличивает прочность стен, сообщает коробке дома пространственную жёсткость и служит дополнительной преградой для ветра. Наружную обшивку, как правило, выполняют из плит ОСП-3 толщиной 10-15 мм. Их прибивают гвоздями или привинчивают саморезами длиной от 50 мм с шагом 150-200 мм. Плиты должны монтироваться с отступом от цоколя не менее 20 мм, а между ними следует оставлять компенсационные зазоры шириной около 5 мм; чтобы повысить герметичность стены, их заполняют пеной или эластичным герметиком.

Вместо ОСП можно использовать ветрозащитные панели из ДВП с парафиновой пропиткой и полимерным покрытием (в этом случае диффузионная мембрана не нужна) или плиты на цементной основе, которые увеличат прочность и огнестойкость ограждения.

Утепление. Согласно традиционной технологии, ячейки каркаса заполняют мягкими плитами из натуральных или синтетических волокон. Сегодня вне конкуренции утеплители из минеральной ваты. Важно, чтобы со временем материал не дал усадки, поэтому при выборе стоит поинтересоваться, проводила ли фирма-производитель соответствующие тесты. И обратите внимание на коэффициент паропроницаемости — он должен быть не менее 0,3 мг/(м • ч • Па).

В средней полосе России требуемая толщина минераловатных плит в стенах составляет 200 мм, а «скелет» дома часто собирают из досок 40 х 150 мм, поскольку брусья 50 x 200 мм поставляются только на заказ и в пересчёте на кубометры обходятся дороже стандартных пиломатериалов. В этом случае прибегают к двухслойному утеплению, то есть монтируют с наружной стороны каркаса (разумеется, после вентзазора величиной не менее 25 мм) дополнительный слой экструдированного пенополистирола.

Теплый сэнвич. Строительство загородного каркасного дома

Чтобы оградить волокнистый утеплитель от влаги, снаружи его затягивают ветровлагозащитной мембраной (а), а изнутри — пароизоляционной плёнкой (6).
Фиброцементные фасадные панели (а, 6) значительно долговечнее деревянной вагонки и даже винилового сайдинга. Такая отделка негорюча, способна хорошо имитировать дерево, кирпич и камень, однако её монтаж довольно трудоёмок.

Теплопроводность пенополистирола ниже, чем минеральной ваты, и некоторые заказчики настаивают на использовании этого материала в качестве основного утеплителя. Результат всегда оказывается отрицательным: листы пенопласта крайне сложно разрезать так, чтобы полученные фрагменты плотно встали между элементами каркаса. В конструкции останутся пустоты, которые станут проводниками холода.

Что касается эковаты, то с учётом услуги по механизированному нанесению (подходит только влажно-клеевой способ) она обойдётся на 20-25 % дороже минераловатных плит и ограничит проведение работ тёплым временем года.



Монтаж пароизоляции. Лучшие изоляционные плёнки изготовлены из двух слоёв полиэтилена или полипропилена и армированы синтетическим ВОЛОКНОМ; они прочны и эластичны, поэтому их трудно повредить при монтаже.

Полосы плёнки располагают перпендикулярно стойкам каркаса, начиная с верхнего участка стен и обеспечивая нахлёст полос около 10 см. Стыки обязательно проклеивают мастиками, а места, пробитые скобами, затягивают самоклеящейся лентой.

Обшивка изнутри. Внутреннюю обшивку целесообразно выполнить двумя слоями влагостойкого гипсокартона, предусмотрев между ГКП и пароизоляцией зазор величиной не менее 30 мм, необходимый для прокладки кабелей и монтажа розеток и выключателей.
