Санки своими руками, инструкция и чертежи

Сегодня в магазинах можно найти любые детские сани. Есть для мальчиков и для девочек, для самых маленьких или ребятишек постарше, не говоря уже о расцветках и используемых материалах - деревянные, пластиковые или из металла. Но даже при таком изобилии - это все «обезличенные» типовые покупные изделия. Санки же, сделанные папиными руками, будут для ребенка намного ценнее и запомнятся ему на всю жизнь. А возможно, впоследствии будут передаваться по наследству, став семейной реликвией.


Санки своими руками, инструкция и чертежиСанки своими руками, инструкция и чертежи

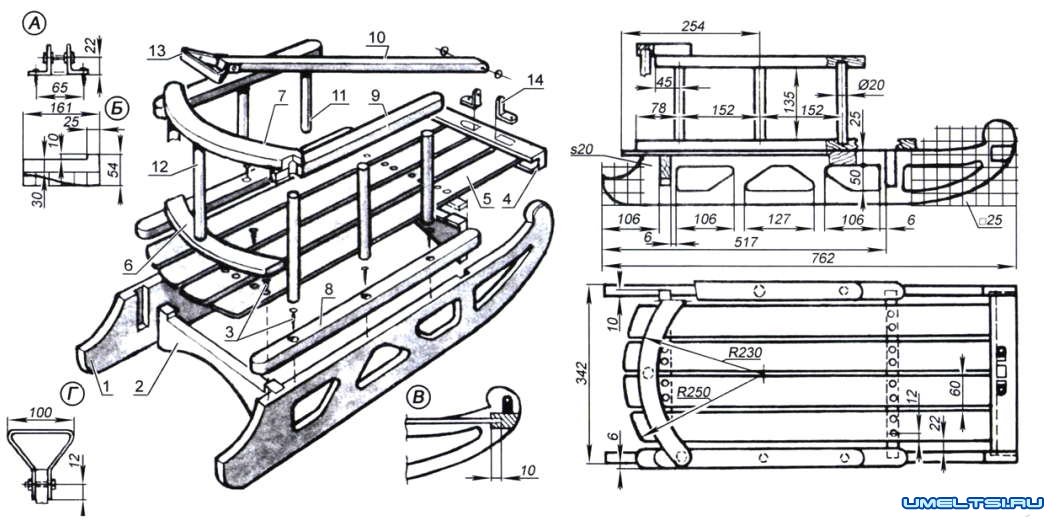

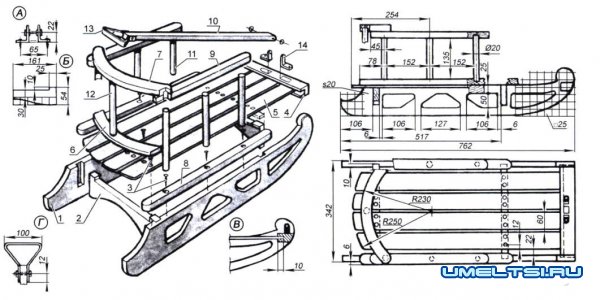

Самодельные сани. чертеж:
1-боковина (20x152x762 мм. 2 шт.); 2 - перемычка (20x54x322 мм. 2 шт.); 3 - шурупы; 4 - передняя планка (30x45x322 мм);5-планка сиденья( 10x60x422 мм.4 шт.);6-задняя планка(20х 100x272 мм); 7-спинка(20х 100x354 мм): 8-продольная планка(25x30x520мм,2 шт.); 9-подлокотник(25x30x394 мм,2шт.); 10 ручка-поводок(25x30x770 мм);
11 - боковая стоика (020x165 мм. 4 шт.); 12 - стопка спинки (020x185 мм, 3 шт.); 13 - ручка (полоса Д16. 3x25x280 мм); 14 - кронштейн (уголок Д16, 40x40x3 мм, 2 шт.)

А - шарнир поводка; Б - перемычка; В - установка передней планки; Г- конфигурация ручки и ее крепление.

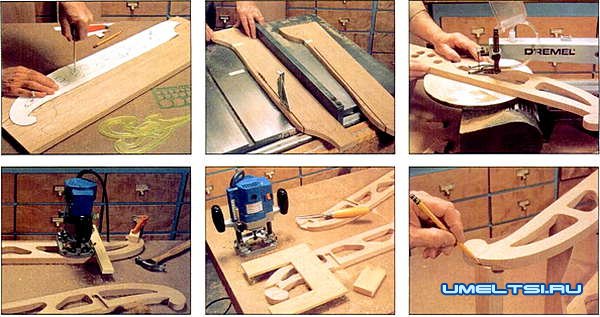

Изготовление саней начнем с боковин-полозьев. Для них понадобятся две доски толщиной 20 мм. Чертеж увеличивается до натуральных размеров «по квадратикам» на лист плотной бумаги или картона, который затем будет служить шаблоном. Выпиливая заготовки электролобзиком или обрабатывая ручным фрезером, нужно следить за точным совпадением форм двух деталей.

Теперь с помощью стамесок следует выбрать пазы под поперечные перемычки. Операция эта не очень сложная, но требующая внимательности и аккуратности - от них зависит внешний вид конструкции, да и ее надежность тоже. Сами перемычки изготавливаются так же, как и боковины.

Деревянные санки своими руками, инструкция

Подогнав пазы, перемычки можно временно закрепить гвоздиками и перейти к установке передней планки. В принципе, это обычная рейка требуемого сечения, но ее передняя кромка повторяет форму боковин. Обработать ее можно рубанком, периодически контролируя форму шаблоном, или пройти соответствующим инструментом фрезера

Проверив собираемость основных элементов, а также совпадение их верхних кромок, стыкуем силовой каркас санок «намертво» с помощью шурупов и эпоксидного клея.

Деревянные санки своими руками, инструкция

Установка сиденья сложностей вызвать не должна. Как понятно из рисунка и чертежа, оно монтируется на продольных и поперечных планках. Но обратите особое внимание на качество обработки всех деталей: они должны быть тщательно вышкурены. а с острых кромок сняты фаски - от этого зависит безопасность вашего ребенка.

Деревянные санки своими руками, инструкция

Ручка-поводок устанавливается на передней планке на двух дюралюминиевых уголках-кронштейнах.

Заключительная операция - покрытие санок защитным слоем прозрачного лака, чтобы подчеркнуть натуральность материала, или эмалями ярких расцветок. Снизу на полозья желательно закрепить полоски жести или «скользкого» пластика.
