Хочу сегодня поделится идеей, как своими руками из болгарки сделать торцовочный станок буквально за пару часов.


Решил обшить балкон вагонкой из сосны и без обрезного станка трудно обойтись. Ведь доски длинные и нужно их обрезать соответственно нужному размеру. По моим грубым подсчетам, мне нужно делать больше двухсот разрезов, лобзиком я бы долго игрался. Обрезного круга у меня нет (это не дешевое удовольствие). Зато у меня есть болгарка и пыльный диск с победитовыми напайками.

Итак, чтобы сделать торцовочный станок своими руками нам понадобятся:
-болты 6х60 с двумя шайбами и гайкой
-болты 125х5
-две металлических трубки длиной170 мм диаметром 25 мм
-два деревянных бруска 21х5,25
-4 уголка 20х20 и крепление к ним (8 шурупов 3,5х25)
-два уголка длиной 8мм 2х2 мм и крепление к ним 6 шурупов 3,5х25
-две трубки длинной 180 мм и диаметром 14 мм
-две трубы (деревянные или металлические) длинной 35 мм чтобы по диаметру они входила в металлическую трубку лифтом.

Инструменты:
-болгарка
-шуруповерт
-сверла на 14, 3,5, и 8
-ключ 8х10
-перо под трубу
-карандаш
-рулетка

Пошаговый ход работ по изготовлению торцовочного станка своими руками


Первым делом отрезаем алюминиевый уголок длиной 4 см, по краям делаем два отверстия и одно посредине для болта. Берем брусок и делаем отверстия: первое под направляющую диаметром 25 мм на расстоянии 35 мм. Делаем отверстие для стягивания дерева и зажимания направляющей. Посредине делаем еще отверстие диаметром 8 мм для крепления уголка.

На следующем уголке делаем три отверстия под шурупы с другой стороны отверстие под трубу.

Труба длиною 35 см (у меня она деревянная) она должна свободно входить в металлическую трубу длинной 18 см это будет основным элементом. С краю на деревянной трубе делаем отверстие при помощи сверла на 14.



На уголку, тот, который 8 см от края отступаем 17 мм и сверлом на 14 делаем отверстие под трубу.

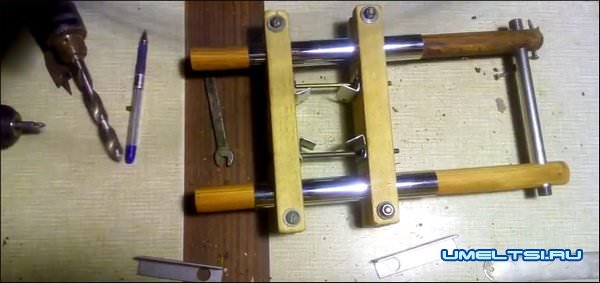

Все заготовки готовы осталось только собрать наш самодельный торцовочный станок.
Отрезной станок

Отрезной станок

Отрезной станок

Отрезной станок

Отрезной станок

Отрезной станок

Отрезной станок

Отрезной станок

Отрезной станок


Изготовления торцовочного станка по дереву своими руками: видео
