Двухосный прицеп для легкового автомобиля

Когда изготовление бани-бочки было закончено, захотелось поставить её на колёса. Изучив рынок прицепов, загрустил из-за высокой цены и низкого качества представленной продукции. Те, что подешевле, выглядят не ахти, а среди дорогих моделей есть, конечно, классные экземпляры, но семейный совет в финансовой поддержке отказал.

Недолго думая, решил сделать прицеп из подручных материалов сам. Основа рамы — профиль 150 x 60 мм толщиной 4 мм. Пришлось также залезть в денежную заначку. Впоследствии оказалось, что сделать прицеп чуть сложнее, чем печку для бани.

Двухосный прицеп для легкового автомобиля

Мой профиль длиной 2,5 м, а платформу прицепа решил сделать 3,5-метровую. Сварил балки нужной длины. Рама будет состоять из трёх сегментов, чтобы прицеп можно было разобрать и компактно сложить в гараже. В качестве силовых элементов сварил две одинаковые рамки с тремя внутренними перемычками — шириной 45 см и длиной 350 см.

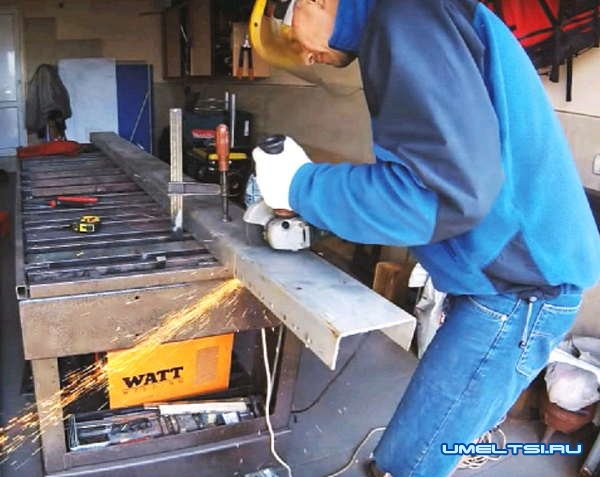

На сварочном столе работать очень удобно, с помощью струбцин и других нехитрых приспособлений легко контролировать параллельность и перпендикулярность элементов свариваемой конструкции.

Двухосный прицеп для легкового автомобиля

Использовал б/у профиль.

Стыки углов провариваю полностью, а потом зачищаю болгаркой.

Двухосный прицеп для легкового автомобиля

Далее берусь за дышло, сверлю отверстия в рамках и заготовках для него.

Делаю три внутренние перемычки: одна для крепления номера и две одинаковые для средней части рамы.

Дышло


По моему замыслу, дышло должно быть элементом с высокой прочностью за счёт сочетания треугольной формы с прямоугольной — он будет отвечать за стабильность конструкции в целом.

Дышло крепится к раме болтами 10 мм. К каждой из боковых частей оно крепится восемью болтами. Длина перемычек и ширина дышла—106 см.

Соответственно, общая ширина платформы получилась 196 см. Это самый широкий посадочный размер оси. Такой размер оказался только заказным. Месяц я ждать не стал — решил делать рессорную подвеску сам. Она сложнее, но более ремонтопригодна.

У фирмы — производителя прицепов заказал основные комплектующие и приступил к их адаптации. Рессоры — пятилистовые, фирмы AL-K0, с комплектом креплений.

При таком положении рессор с учётом оставленного для их удлинения места расстояние между колёсами получается достаточно большим. Это может снизить манёвренность прицепа.

По совету ребят, у которых покупал рессоры, изготовил П-образное крепление. При их помощи удалось разместить ухо задней рессоры над хвостом передней. Расположение осей равноудалено от центра платформы.

Расстояние между колёсами уменьшилось. При таком расположении рессор высота прицепа увеличилась на 2-3 см.

Оси


Переходим к изготовлению осей из профиля 50 x 50 мм с толщиной стенки 4 мм.

Двухосный прицеп для легкового автомобиля

Страшно было только перед запрессовкой первой цапфы. К тому же пришлось сделать для этого самодельное приспособление.

Двухосный прицеп для легкового автомобиля

Из старого съёмника и профильной трубы за 20 минут изготовил запрессовыватель. Он фиксируется сваркой, а после запрессовки цапфы срезается болгаркой.

Цапфы на своих местах.

Двухосный прицеп для легкового автомобиля

Привариваем профиль к цапфам, зачищаем соединение болгаркой. Четыре ступичных подшипника от ВАЗ-2108, под них выточены ступицы. Оси готовы.

Колёса для прицепа снял со старого спортивного автомобиля. Первые ходовые испытания были проведены на скорости 5 км/ч.

Амортизаторы

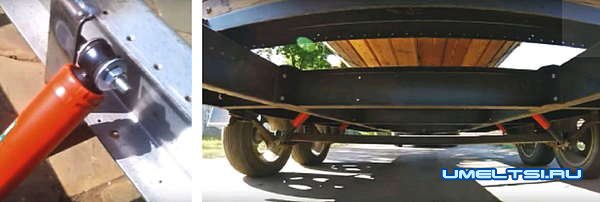

Теперь устанавливаем амортизаторы (они от «Москвича» белорусского производства). При монтаже амортизаторов следует учесть, что при срабатывании подвески она смещается назад, поэтому в разгруженном состоянии место крепления к раме тоже должно быть смещено немного назад.

Двухосный прицеп для легкового автомобиля

Первый испытательный выезд с установленными амортизаторами для проверки работы подвески.

Крылья


Двухосный прицеп для легкового автомобиля

Теперь надо приделать к прицепу крылья. Трубогиба нет. Дуги сделаны с помощью болгарки и сварки.

Двухосный прицеп для легкового автомобиля

Приобретая электронику, купил и пластиковые крылья.

Двухосный прицеп для легкового автомобиля

Чтобы прицеп соответствовал классу прицепов-платформ, приварил восемь прямоугольников из 2-мм стали. Потом покрасил прицеп молотковой краской «Альпина». Краску наносил кистью и валиком в три слоя.

Установка электроники


Прокладываю две независимые ветви проводки. Провод проложил 4-жильный, медный, по полтора квадрата. Для придания электропроводке промышленного вида провода помещены в чёрный гофрированный кабель-канал.

Проводим тестирование фонарей.

Двухосный прицеп для легкового автомобиля

Отсутствие фонаря заднего хода допускается, а вот противотуманные должны быть обязательно. Также были врезаны габаритные огни.

Прицеп в разобранном виде занимает в гараже совсем не много места. Вся необходимая для сборки фурнитура помещается в одно отделение. Ширина комплекта в разобранном виде—около 70 см.

Прицеп, в принципе, готов. Но появились другие дела. Только через месяц отправил электронное письмо в испытательный центр и получил ответ и счёт. С оплаченным счётом еду получать разрешение.

Двухосный прицеп для легкового автомобиля

На всякий случай весь инструмент беру с собой, чтобы была возможность доделать что-либо на месте. Ехать около 300 км. Держу скорость 50 км/ч, через 100 км останавливаюсь и проверяю температуру ступиц.

Без происшествий прибываю на испытательную площадку центра, где меня встречают четыре специалиста. Они были вооружены электронными весами, какими-то чёрными штуками и рулетками. Ребята начали колдовать над прицепом. В процессе поинтересовались, чем я его красил, и очень удивились, когда узнали, что это обычная молотковая краска. Сказали, что выглядит как порошковая полимерная.

Домкратную стойку к дышлу даже не прикручивал, поскольку нагрузка оказалась всего 21 кг (при допустимой нагрузке до 45 кг в расцепленном состоянии).

Основное внимание было уделено светотехнике, работе сцепного устройства и защите от случайного расцепления. Конечно, проверяли и допустимые габаритные размеры.

Двухосный прицеп для легкового автомобиля

И вот торжественный момент набивки гос/vіп-номера. Место — правый сегмент рамы спереди. Намёки набить на дышле не были услышаны, иначе это позволило бы мне сделать пару прототипов платформ и цеплять их по очереди на одно дышло. Штуковина для набивки номера стоит нереальных денег...

На оформление всех бумаг отводится максимум две недели, но уже через пять календарных дней документы были готовы.

Еду в Минск на автотракторный факультет Белорусского национального технического университета. Здесь получаю свидетельство о безопасности транспортного средства, которое действительно на территории таможенного союза России, Белоруссии и Казахстана.

На основании свидетельства выписываю страховку и перемещаюсь на площадку регистрации автотранспорта. Инспектор изучает кипу бумаг, ставит подпись и отправляет меня к окну подачи документов...

Процесс завершён — выдают номерной знак. Самодельный прицеп легализирован, номерной знак висит—можно ехать куда хочешь.

Для демонстрации родственникам возможностей моего изделия гружу на него около тонны чернозёма и везу на участок. Заодно проверяю поведение прицепа перед установкой на него бани-бочки.

СТОИЛО ЛИ САМОМУ ЗАНИМАТЬСЯ ИЗГОТОВЛЕНИЕМ ПРИЦЕПА ИЛИ БЫЛО БЫ ПРОЩЕ ЗАРАБОТАТЬ И КУПИТЬ ГОТОВЫЙ?
Иногда бывает так: оценил затраты и потраченное время и понял, что лучше было купить. Ручная работа, она, конечно, с душой, но попробуйте объяснить это жене. Прицеп нужен был под конкретную задачу — сделать мобильной баню-бочку. Как уже было отмечено, готового изделия необходимого качества я не нашёл. Были, правда, импортные, но стоили космических денег.

Прицеп получился такой, как я задумывал, и внешне дополнял баню-бочку. Благодаря прицепу теперь я могу использовать баню как дом на колёсах и брать на природу не только то, что помещается в багажник автомобиля, но ещё и то, что помещается в баню. А это уже не так мало. Например, туда помещаются полноразмерный стол, лавка и стулья. Да и ночевать в бане на природе значительно комфортнее, чем в палатке.
