Как сделать складной карманный нож своими руками
Слесарное дело /28-мар,2019,15;47 /
4707
![складной карманный нож своими руками складной карманный нож своими руками](https://www.umeltsi.ru/uploads/posts/2019-03/1553857930_nozh.jpg)
Я давно и с удовольствием занимаюсь изготовлением ножей. Один из наиболее любимых мною видов носит название «Кроманьонец». Это замечательный складной режущий инструмент для повседневного пользования. Его размеры таковы, что клинок спокойно помещается в кармане для зажигалки, к тому же он обладает стойким резом.
Как-то один хороший знакомый обратился ко мне с просьбой сделать нечто подобное фотоотчету, который бы наглядно демонстрировал основные этапы работы над складным карманным ножом «Кроманьонцем». Я согласился. Уж не знаю, насколько этот материал подходит под определение «мастер-класс», но привык держать данное слово. Надеюсь на снисходительность читателей и предлагаю познакомиться с тем, что получилось.
Материалы для изготовления складного ножа
Клин — 62x19x2,2 мм. Использована австрийская высокоуглеродистая сталь К110
Спуск—односторонний, вогнутый, сведен 0,1 -0,15 мм
Плашки — титан 2 мм
Накладка — рог лосиный
![складной карманный нож своими руками складной карманный нож своими руками](https://www.umeltsi.ru/uploads/posts/2019-03/1553857914_nozh2.jpg)
Фото № 1. В случае, если приходится вырезать клинки из каленой полосы, делаю заготовку с запасом к нужному мне размеру как минимум 5 мм на отпуск в результате порезки болгаркой. Режущую кромку при этом размещаю с торца полосы, чтобы затем не нужно было отпускать металл в ее зоне.
Фото № 2. Просверливаю в получившейся детали отверстие и вырезаю плашку, на которой будет размещаться лайнер (механизм фиксации клинка). Примеряю, все ли сходится с эскизом. Внимание! В качестве стопорного элемента использую винт из нержавейки М3.
![складной карманный нож своими руками складной карманный нож своими руками](https://www.umeltsi.ru/uploads/posts/2019-03/1553857933_nozh3.jpg)

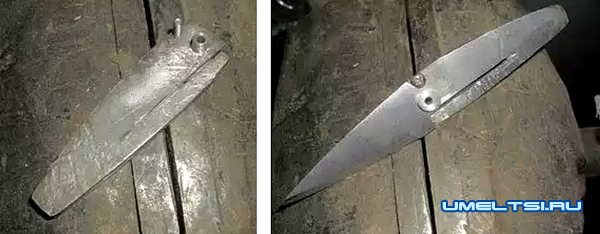

Фото № 3. Навожу «косметику» и прорезаю замок.
Фото № 4. Предварительно проверяю ход клинка. Замок не должен заходить на этом этапе больше, чем на 0,5 мм: подхватывает немного — и достаточно. Если понадобится, в будущем всегда можно подточить.
Важно! «Пристрелку» механизма рекомендую проводить сразу с шайбой между клинком и плашкой, чтобы во время использования не возникало неприятных неожиданностей.
![складной карманный нож своими руками складной карманный нож своими руками](https://www.umeltsi.ru/uploads/posts/2019-03/1553857954_nozh4.jpg)
Фото № 5 и № 6. Креплю монтажную часть для второй плашки. В идеале толщина опорной пластины должна равняться толщине клинка с парой шайб.
![складной карманный нож своими руками складной карманный нож своими руками](https://www.umeltsi.ru/uploads/posts/2019-03/1553857937_nozh5.jpg)
Фото № 7-9. Ставлю вторую плашку и вырезаю в ней клипсу. Снова проверяю ход клинка. Если все идет нормально, затачиваю спуски (при наличии рукояти делать это гораздо проще).
Советую. Режущую кромку желательно выводить до того, как будут готовы спуски, так как в этом случае уменьшается вероятность того, что металл на самой кромке перегреется
В случае, если приходится вырезать клинки из каленой полосы, делаю заготовку с запасом к нужному мне размеру как минимум 5 мм на отпуск в результате порезки болгаркой.
![складной карманный нож своими руками складной карманный нож своими руками](https://www.umeltsi.ru/uploads/posts/2019-03/1553857987_nozh6.jpg)
Фото № 10. Навожу некое подобие лоска, придаю ножу более культурный вид и полирую.
На заметку
Складной нож требует особого ухода. После завершения работы он должен быть тщательно очищен, и в первую очередь это касается складного механизма.
Чтобы добиться идеального состояния, клинок помещают в специальный моющий раствор и при помощи соответствующих приспособлений вычищают все детали. Делать это гораздо проще, когда нож находится в разобранном состоянии.
Складной нож требует особого ухода. После завершения работы он должен быть тщательно очищен, и в первую очередь это касается складного механизма.
Чтобы добиться идеального состояния, клинок помещают в специальный моющий раствор и при помощи соответствующих приспособлений вычищают все детали. Делать это гораздо проще, когда нож находится в разобранном состоянии.
![складной карманный нож своими руками складной карманный нож своими руками](https://www.umeltsi.ru/uploads/posts/2019-03/1553857985_nozh7.jpg)
Фото № 11 и № 12. Перед креплением накладок устанавливаю в замок шарик. Сверлю, впрессовываю и смотрю, какие получаются крайние точки.
Со стороны пятки клинка делаю небольшую косую надрезку, чтобы при закрытии шарик не цеплялся за клинок (его ход при закрытии станет заметно мягче). Дальше ставим накладку, приводим нож в желаемый вид.
![складной карманный нож своими руками складной карманный нож своими руками](https://www.umeltsi.ru/uploads/posts/2019-03/1553857901_nozh8.jpg)
Фото № 13-16. Вот что получилось в итоге!
![складной карманный нож своими руками складной карманный нож своими руками](https://www.umeltsi.ru/uploads/posts/2019-03/1553857952_nozh9.jpg)
![складной карманный нож своими руками складной карманный нож своими руками](https://www.umeltsi.ru/uploads/posts/2019-03/1553857963_nozh10.jpg)
