Делаем механическую щетку с бункером для уборки листьев

Полезные приспособления /06-ноя,2020,12;48 / 710
механическая щетка с бункером для уборки листьев

В осенний сезон на большом участке, где есть газон или сад, владельцу приходится по выходным часами убирать опавшую листву или скошенную траву. Грабли в этом случае – инструмент, забирающий много времени. Но такую рутинную работу можно сделать в разы быстрее – для этого поможет механическая щетка и большой бункер. И что самое интересное – данный аппарат можно довольно просто соорудить собственными руками прямо у себя дома.


механическая щетка с бункером для уборки листьев

Для этого нужно обзавестись такими материалами:
✓ колесами на садовую тележку – 2 шт.;
✓ маленькими колесами – 2 шт.;
✓ самоцентрирующимися подшипниками 204 в корпусе – 2 шт.;
✓ втулками (20 мм внутренний диаметр) – 4 шт.;
✓ осью 20 мм – 1 шт.;
✓ полосой 20х4 мм – 1 шт.;
✓ комплектом шестерен (не обязателен);
✓ комплектом звезд с роликовой цепью;
✓ жестким тросом 5 мм – 1 шт.;
✓ удлиненными гайками 6 мм – 112 шт.;
✓ листовой сталью 2 мм;
✓ канализационной трубой 200 мм;
✓ профильной трубой 15х15 мм;
✓ автомобильным стартером – 1 шт.;
✓ аккумулятором 12 В – 1 шт.

Как изготовлять щетку

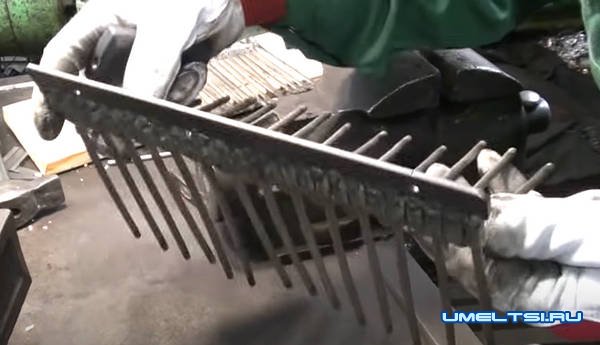

Сборка начинается с того, что мы изготовляем гребенку. Подготовляем 4 28-сантиметровые полосы, по краям просверливаем отверстия под крепеж. На каждую из полос привариваем по 28 удлиненных гаек, включая запрессованные отрезки жесткого троса.

механическая щетка с бункером для уборки листьев

Края троса скрепляем сваркой – достаточно капли. Так трос не будет раскручиваться проводкой. Для двух гребенок мы можем взять не трос, а жесткие пластиковые стержни из метлы.

механическая щетка с бункером для уборки листьев

На 65-миллиметровую ось устанавливаем 4 втулки с проушинами и прикручиваем на них гребенки.

механическая щетка с бункером для уборки листьев

механическая щетка с бункером для уборки листьев

Используя подшипники, закрепляем ось на корпусе щетки, который является рамой, имеющую ширину 60 см и боковины из листовой стали 30х40 см. Верхний угол спереди этих боковин мы скругляем и соблюдаем диаметр гребенок.

механическая щетка с бункером для уборки листьев

Далее с наружной стороны боковин мы закрепляем тележечные колеса. Их ставим таким образом, дабы гребеночные тросы могли свободным образом поворачиваться. Если есть желание, одно колесо и ось мы можем связать, используя две шестерни с разным диаметром. В данном случае мы получим самоходную щетку.

механическая щетка с бункером для уборки листьев

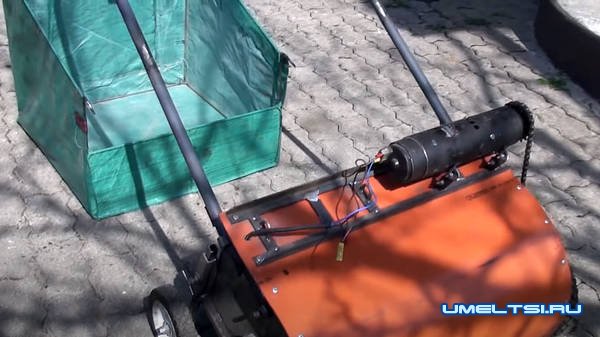

На корпусе последней мы установим электрический привод. Для этого мы воспользуемся стартером от автомобиля.

Связываем стартер и ось гребенки, используя цепную передачу, в итоге вращаться будет в заднем направлении – к оператору.

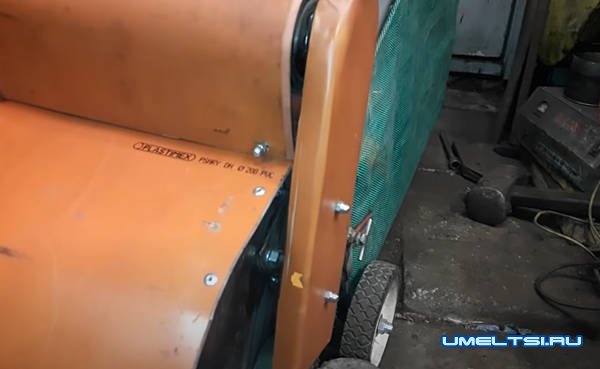

Чтобы тележку сделать более устойчивой, в задней ее части установим колесики с регулируемой высотой. На тележку приварим ручку управления, корпус закроем фрагментами пластика, выровняв канализационную трубу.

механическая щетка с бункером для уборки листьев

Теперь, взяв тонкие трубки или арматуру, свариваем бункер, в который будет собираться трава и листва. По ширине и высоте сзади он будет составлять по 60 сантиметров, а по высоте в передней части – 20 см. Каркас бункера обтянем, взяв брезент или мешковину – его мы прицепим на тележку щетки, используя нижние и верхние штыри.

механическая щетка с бункером для уборки листьев

На электропривод тележки подключим обычную аккумуляторную батарею.

Для фиксации батареи приваривается крепежная площадка. На рукояти управления мы разместим кнопку включения. Выровненную пластиковую трубу мы изготовим кожух для цепи и защиту для мотора и батареи.

механическая щетка с бункером для уборки листьев

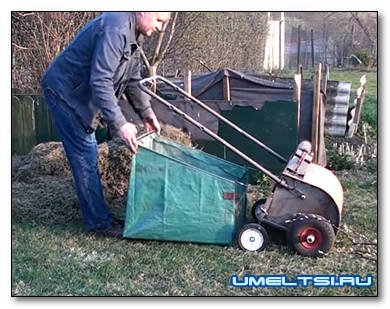

Самодельной щеткой собирать листву очень удобно, она отлично справляется с прочесыванием газона от старого травяного покрова. Пустив в дело щетку и скарификатор, вы сможете привести лужайку в идеальный вид.
