Как сделать плодосъёмник с телескопической ручкой
Полезные приспособления /27-авг,2019,23;40 /
3521

О конструкции самодельного плодосъемника рассказывает Александр Степанов, на даче которого садовые деревья стали уже весьма высокими.
На нашей даче яблони и черешня стали высокими, около 4 м. Ягоды черешни на верхушке дерева уже не достать, и они пропадают. Хочется сохранить до весны и вкусные яблоки «Богатырь».
Я встречал описания самодельных плодосъёмников, вернее, их рабочей части, которую надо надеть на длинный шест. Найти в лесу пару длинных жердей не проблема, но где их хранить? Хорошо бы иметь складной инструмент, позволяющий собирать урожай на любой высоте, или вообще снимать яблоки из окна мансарды.
РАЗДВИЖНОЙ ИНСТРУМЕНТ

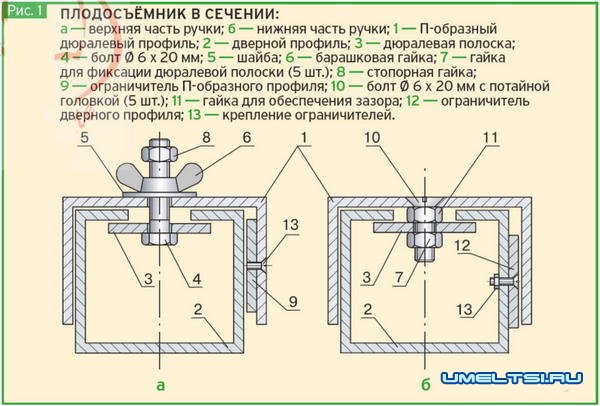

О том, как сделать раздвижную или складную конструкцию, я думал уже давно и во время похода в магазин «Леруа Мерлен» обнаружил три детали, которые и послужили основой для сборки телескопической ручки плодосъёмника (рис. 1).
ПЕРВАЯ — направляющий профиль для раздвижных дверей. У него вдоль сделана прорезь, внутри которой обычно перемещается каретка с ко-лёсиками. Я его условно назвал дверным. Профиль служит выдвижной частью ручки.
ВТОРАЯ ДЕТАЛЬ — П-образный профиль, который является основной частью ручки. Я подбирал заготовку такой ширины, чтобы дверной профиль входил в неё с зазором. Ширина щели между ножками дверного и П-образного профилей должна быть ~3 мм.
ТРЕТЬЯ ДЕТАЛЬ — дюралевая полоса, посредством которой дверной профиль удерживается внутри П-образного. При затяжке двух болтов она прижимает выдвижную часть к стенке П-образного профиля.
Основные детали имеют длину 2 м. Сечение ленты - 20 х 2 мм. У П-образного профиля ширина равна 40 мм, высота полки - 25 мм, а толщина - 2 мм. Дверной профиль в сечении - 32 x 28 мм.

В собранном виде ручка имеет длину 2 м. Если максимально её раздвинуть, то длина составит 3,5 м. На вытянутой руке плодосъёмник «дотягивается» до высоты 5 м.
Ограничители в виде дюралевых пластинок размером 20 х 30 мм прикреплены к полкам дверного и П-образного профилей короткими болтиками. Пластинки не позволяют выпасть дверному профилю из П-образного при удлинении телескопической ручки.
РЕЗЬБОВАЯ ЗАКЛЁПКА
Чтобы зафиксировать дверной профиль после удлинения или укорачивания ручки, надо к стенке П-образного профиля притянуть дюралевую полосу. Использовал для этого резьбовую заклёпку. Затяжной болт пропустил со стороны дверного профиля.
ЁМКОСТЬ ПЛОДОСЪЁМНИКА
На конце выдвижной части ручки зафиксирован хомут, с помощью которого крепится стакан для съёма плодов. Хомут зажат между двух пластинок, которые в свою очередь крепятся к профилю болтом с барашковой гайкой. За счёт такого соединения хомут можно устанавливать под углом к оси ручки от 0 до 90°.
Был уверен, что найду подходящую ёмкость для сбора яблок или черешни в магазинах. Увы, я ошибся. Видел ёмкости только квадратного или прямоугольного сечения. Использовать же пластиковую бутылку из-под пепси или кваса не хотелось - стенка слишком тонкая.
Я изготовил ёмкости из ПВХ-труб 0 100 и 125 мм, используемых для вентканалов, соединительных муфт и заглушек для канализационных труб. Для стакана достаточно отрезка трубы длиной 140 мм.
Чтобы срывать яблоки, по верхней кромке стакана нужно сформировать ряд лепестков. Для этого, используя соединительные муфты ПВХ-труб, изготовил зубчатые насадки, которые плотно вдеваются внутрь стакана.
Зная длину окружности муфты и размер лепестка, вычислил длину его основания. Вырезал из картона шаблон лепестка. Затем, прикладывая его к муфте, обводил маркером. При первой попытке ошибся с размером лепестка - не получилось целого числа «зубьев». Вырезал из картона новый шаблон. Электролобзиком с пилкой по металлу выпилил все лепестки.
Для сгибания лепестков использовал промышленный фен. Нижнее кольцо муфты надо обязательно закрыть полоской железа и закрепить её. В противном случае локальный перегрев может вызвать деформацию муфты, и тогда насадку не вставить в стакан.
Температура воздушного потока фена высокая, поэтому использовал пару перчаток. Сначала надевал обычную кожаную, а поверх - толстую (для работы с досками).
Левой рукой с надетой парой перчаток держал муфту, нажимая большим пальцем на верхушку лепестка, а правой - фен, который направлял на основание лепестка. Когда лепесток размягчался, тут же убирал фен и пальцем быстро загибал лепесток. Таким образом, изготовил несколько насадок разного калибра.
Заглушка для канализационных труб служит дном ёмкости. Я изготовил одну ёмкость и несколько съёмных насадок с разными лепестками. Стальной хомут надёжно зажимает стакан. Замечу, что хомут также не позволяет выпасть дверному профилю из П-образного профиля вниз.
В итоге получился удобный плодосъёмник с телескопической ручкой, которую легко удлинить или сделать короче. Можно собирать фрукты на высоте от 2 м до 5 м.
Сорвав фрукт, допустим, на высоте 4 м, не надо наклонять штатив, чтобы вынуть его из ёмкости - достаточно ослабить барашек и опустить выдвижную часть со стаканом. Причём сам стакан можно крепить в разных положениях.
На очереди - изготовление рукава. При его использовании не придётся каждый раз опускать плодосъёмник, чтобы вынуть яблоко, - оно скатится по рукаву в руки помощника.
А. Степанов, г. Химки Московской обл.
