Магнитный угольник сварщика

Сегодня я хочу рассказать про магнитный угольник для сварки, который я недавно сделал своими руками. Мне скоро предстоит изготавливать несколько калиток и въездные ворота, поэтому я решил этой зимой сделать несколько магнитных угольников. Они здорово сэкономят мне время и силы при сварке прямоугольных конструкций из профильных труб.


Что мне для этого понадобилось:
1. Старый динамик.
2. Листовой металл (сталь) толщиной 1 миллиметр
3. Полоска из тонкого алюминия.
4. Вытяжные заклёпки.

Ход работ по изготовлению самодельного магнитного угольника


Магнитный угольник сварщика-ход работ

При помощи молотка и зубила я отделил "магнитную часть" динамика. (Она крепится на четырёх заклёпках).

Магнитный угольник сварщика-ход работ

Магнитный угольник сварщика-ход работ

Магнитный угольник сварщика-ход работ

После этого осталось извлечь магнит.

Далее я приступил к изготовлению пластин. Их я вырезал из старого оконного отлива. (Сам удивляюсь, но он был изготовлен из "чёрного" не оцинкованного железа, толщиной 1 мм!). Металл очень хорошо магнитился, что мне было необходимо в первую очередь.

При помощи слесарного угольника, приложив его и полученный магнит к заготовке, я определил размеры моего будущего изделия, начертил его и вырезал болгаркой:
Магнитный угольник сварщика-ход работМагнитный угольник сварщика-ход работ


Далее я разметил и вырезал углы. Углы вырезать необходимо по нескольким причинам:
Магнитный угольник сварщика-ход работМагнитный угольник сварщика-ход работ


Во-первых, при резке профильной трубы (а особенно, толстым кругом на отрезном станке, на краю остаются заусенцы. При сварке они легко расплавятся и не помешают. А вот угольник в них упрётся. Поэтому, после того, как трубы будут отрезаны по размеру, придётся зачищать эти заусенцы.

Во-вторых, если не будет в углу большого зазора, можно случайно приварить сам угольник к заготовке.

Магнитный угольник сварщика-ход работМагнитный угольник сварщика-ход работ

Вторую пластину я не размечал. Просто приложил к ней первую (уже с вырезами) и, по этому шаблону, отметил и тоже вырезал:

Далее я занялся "тонкой подгонкой". Ведь, болгаркой вырезать очень точно не представляется возможным, а точность нужна до долей миллиметра. Поэтому, доводить пришлось вручную.

Магнитный угольник сварщика-ход работМагнитный угольник сварщика-ход работ

Я взял отрезок широкой профильной трубы, расстелил на нём полосу наждачной шкурки, и вручную, на ней стачивал стороны моих металлических треугольников, периодически вкладывая их в слесарный угольник и проверяя "на просвет".

После этого, ровно сложив заготовки и сжав их в тисках, я просверлил в них отверстия под заклёпки. (Этот процесс забыл сфотографировать). И после этого, на всякий случай, стянув их через отверстия винтами М5, ещё раз "довёл" на наждачке, уже две вместе.

Многие самодельщики делают угольники "открытыми". Т.е., не закрывают ничем торец! Это недопустимо. Потому что при работе с металлом возникает множество опилок, окалины, мелких обрезков и прочего магнитного мусора. Так как весь этот мусор очень лёгкий, он обильно прилипает к магниту.

Магнитный угольник сварщика-ход работ

Именно поэтому его форма должна быть такой, чтобы можно было легко его очистить!!! Т.е., торцы его должны представлять гладкие плоскости. Их я сделал из тонкой алюминиевой пластины. Под руку попала какая-то окантовка от полки старого холодильника.

Магнитный угольник сварщика-ход работ

Из неё я и вырезал полоску, шириной равную толщине магнита:

Магнитный угольник сварщика-ход работ

А из неё выгнул рамку по периметру пластин. Она будет вложена между ними, и плотно зажмётся заклёпками.

Ферритовый магнит достаточно легко режется болгаркой. Но, в отличии от резки металла, применять при этом абразивный круг не стоит и пытаться!!! Он будет скользить, и вы просто перегреете магнит. (Кстати, если кто не знает, постоянные магниты теряют от перегрева свои свойства.). Резать нужно алмазным кругом. Лучше всего подойдёт алмазный круг для мокрой резки.

И при резке магнит нужно охлаждать водой.

Почему я сделал торцы именно из алюминия, а заодно заострить внимание на ещё одной распространённой ошибке. Как известно, у любого магнита есть два полюса, условно называемые "северным" и "южным". Оба полюса одинаково хорошо притягиваются к металлу. У магнитов такой формы полюса находятся на плоскостях. То есть, когда мы прикладываем к плоскостям металлические пластины, то уже эти пластины являются полюсами магнита. И именно ими наш угольник будет "приклеиваться", а совсем не плоскостью между ними.

Но, главное, полюса магнита нельзя "закорачивать" магнитным материалом! Это снижает его свойства, и, кроме того, способствует тому, что магнит, пусть и медленно, но размагничивается!

Соединять пластины я решил вытяжными заклёпками. Использовать я буду только алюминиевые части:

Магнитный угольник сварщика-ход работ

Вставив заклёпку, я просто развальцую её с обратной стороны вот таким керном, сделанным когда-то из автомобильного клапана:

Магнитный угольник сварщика-ход работМагнитный угольник сварщика-ход работ

Но, перед этим нужно покрасить. Алюминиевую рамку я покрасил чёрным цветом.

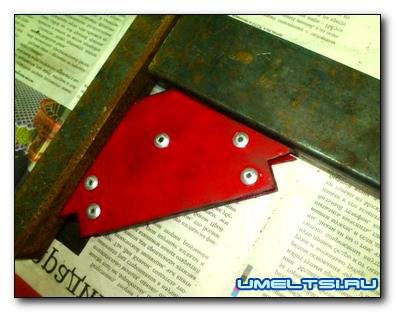

На следующий день я собрал угольник:

Магнитный угольник сварщика-ход работМагнитный угольник сварщика-ход работ


Для более детального ознакомления смотрим видео изготовление магнитного угольника:




Вот и всё!
