Пескоструй своими руками из пластиковой бутылки

Конструкция и принцип работы пескоструйного аппарата


Желаете обзавестись пескоструем – его можно собрать своими руками. Все, что для этого понадобится – две конструкционные системы, которые друг от друга отличаются физикой подачи материала (абразивного) в выходной такт. Правда список значимых узлов, у них будет почти одинаковый.

Пескоструй своими рукамиПескоструй своими руками

В качестве основного устройства, которое будет использоваться для нагнетания воздуха – компрессор.

Из газового баллона можно сделать ресивер.

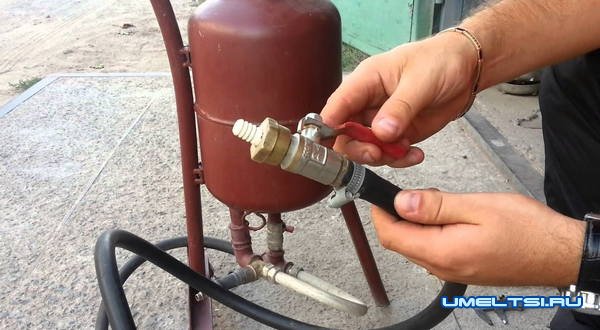

Для абразивного материала используется емкость малого объёма. Ее делают из огнетушителя или фреонового баллона.
Основным инструментом оператора установки считается пистолет. Шланги соединительные.

Пескоструй своими руками

На выходе любым пескоструем формируется поток воздушно-абразивной смеси. В то же самое время подача абразива давлением используется напорной схемой. В выпускном патрубке происходит его смешивание с потоком воздуха от компрессора. Если бытовой пескоструйный аппарат относится к эжекторному типу – для того, чтобы создавать вакуум (в тракте забора абразива) в нем используется эффект Бернулли.

Есть огромное разнообразие чертежей и схем, которые помогут собрать в домашних условиях самодельный пескоструй. Причина этому разнообразию – использование для такой сборки изделий, находящихся под рукой. В этом случае приемлемей всего обращаться к общим принципам, строения самодельного пескоструйного оборудования.

Делаем пескоструй своими руками из пластиковой бутылки


Сейчас мы посмотрим, как можно своими руками изготовить портативный пескоструй, используя продувочный пистолет и пластиковую бутылку.
С помощью пескоструя легко очищаются металлические, пластиковые, стеклянные, деревянные поверхности за счет воздушного потока с песком, который подается под давлением. Это устройство целесообразно использовать в ремонтной мастерской, чтобы снимать ржавчину, окалину и краску с деталей из разных материалов. Используя пескоструй, удобно шлифовать поверхности до гладкого, зеркального состояния.

Создание пескоструя в домашних условиях – весьма простой процесс. Этот аппарат изготовляется из продувочного пистолета, шарового водопроводного крана и компрессора. Он имеет весьма простую конструкцию – на пистолет навинчивается тройник, через шаровой кран со смесителем прикручивается 1,5–2-литровая пластиковая бутылка. В пескоструе используется только керамическое сопло, потому что если оно будет из металла, то его быстро сточит песок. В конце, установка подключается через толстый шланга к компрессору – и можно приступать к работе.

Список необходимых материалов:
• продувочный пистолет;
• пластиковая бутылка;
• смеситель;
• шаровой кран;
• компрессор;
• шланг с армированием.

Список инструментов:
• гаечные ключи;
• токарный станок;
• сверлильный станок.

Инструкция по изготовлению пескоструя своими руками



Пескоструй своими руками из пластиковой бутылкиПескоструй своими руками из пластиковой бутылки

Сначала нужно просмотреть предоставленную схему работы пескоструйного устройства.

Пескоструй своими руками из пластиковой бутылки фото 1

Затем в соответствии с этой схемой следует собрать самодельную насадку. Она изготовляется из сантехнического тройника, керамического сопла, шарового крана, смесителя, пластиковой бутылки.

Сопло должно использоваться именно из керамики – для долговечности и эффективной работы.

Пескоструй своими руками из пластиковой бутылки фото 2

Пример сопла можно увидеть здесь.

Пескоструй своими руками из пластиковой бутылки фото 3

Также предлагается вариант, где используется свеча зажигания.

Пескоструй своими руками из пластиковой бутылки фото 4

Все нужно собрать в единую конструкцию.

Пескоструй своими руками из пластиковой бутылки фото 5

Присоединяем к компрессору.

Пескоструй своими руками из пластиковой бутылки фото 6

Теперь с пескоструем можно работать.

Пескоструй своими руками из пластиковой бутылки фото 8

Пескоструй своими руками из пластиковой бутылки фото 9

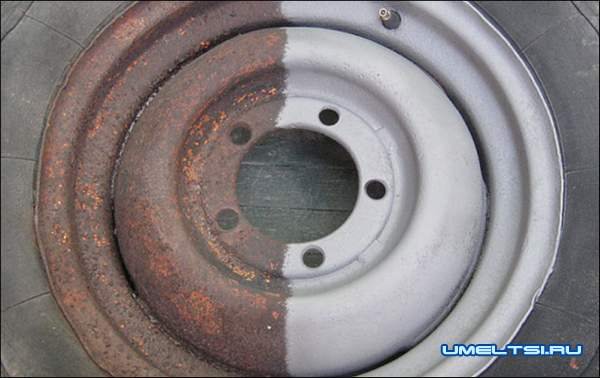

С помощью пескоструя вы очистите от ржавчины любые металлические поверхности.

Надеемся, представленный материал вам очень пригодится.
