Холодильник для самогонного аппарата своими руками

Полезные приспособления /14-дек,2017,01;07 / 2011
Холодильник для самогонного аппарата своими руками

Если Вы решили самостоятельно изготовить холодильник для самогонного аппарата, но медь, сварочный аппарат и другие технические возможности вам пока не доступны, вы можете изготовить такой холодильник из подручных материалов и тех деталей, которые можно приобрести в магазине сантехники.


Общая конструкция холодильника


Основными составляющими частями конструкции холодильника являются змеевик (закрученная спиралью трубка) и емкости, в которой трубка охлаждается. Резервуар для охлаждения, пожалуй, самая важная деталь механизма, так как от его работы напрямую зависит качество и количество самогона.

Наиболее приемлемой длинной трубки змеевика (до загиба) будет 1,5 -2 метра. Внутренний диаметр трубки должен быть 8-12 мм., а ее толщина – 0,9-1,1 мм.

Подключение возможно в горизонтальном, вертикальном и наклонном положении.

Ход работ по изготовлению холодильника для самогонного аппарата



Вам необходимо:

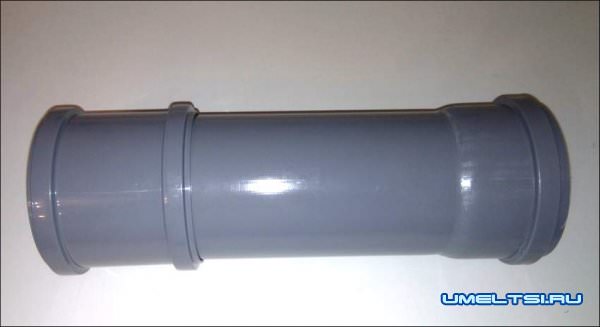

1. Металлическая труба диаметром 10 см и длинной 30см
2. Сильфонный шланг длинной 2 м (так называемая "нержавеющая гофра")
3. Ниппели 1\2 дюйма – 4 шт.
4. Переходники на шланг (можно взять на 12мм) – 3 шт.
5. Гайки 1/2 дюйма - 3-4 штуки
6. Прокладками (обычные резиновые) – 3 шт.
7. Заглушки диаметром 10 см - 2 шт.
8. Переходник диаметром 10 см.
9. А еще, для изготовления механизма понадобится паяльник, клеевой пистолет канцелярский нож и различные ключи.

Холодильник для самогонного аппарата своими руками фото-1Холодильник для самогонного аппарата своими руками фото-1

Холодильник для самогонного аппарата своими руками фото-2Холодильник для самогонного аппарата своими руками фото-2

Закрутите шланг в змеевик

Холодильник для самогонного аппарата своими руками фото-3Холодильник для самогонного аппарата своими руками фото-3

Закрепите трубу и переходник, оставив место для крышки

Холодильник для самогонного аппарата своими руками фото-4Холодильник для самогонного аппарата своими руками фото-4

Горячим паяльником сделайте проколы в заглушках, а затем, ножом обрежьте лишнюю пластмассу трубы.

Холодильник для самогонного аппарата своими руками фото-5Холодильник для самогонного аппарата своими руками фото-5

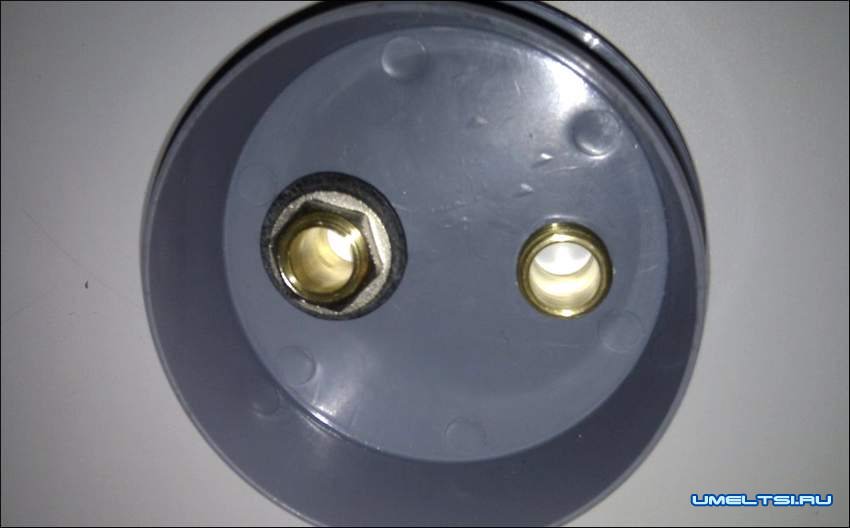

Вкрутите ниппеля в подготовленные проколы.

Холодильник для самогонного аппарата своими руками фото-6Холодильник для самогонного аппарата своими руками фото-6

Холодильник для самогонного аппарата своими руками фото-7Холодильник для самогонного аппарата своими руками фото-7

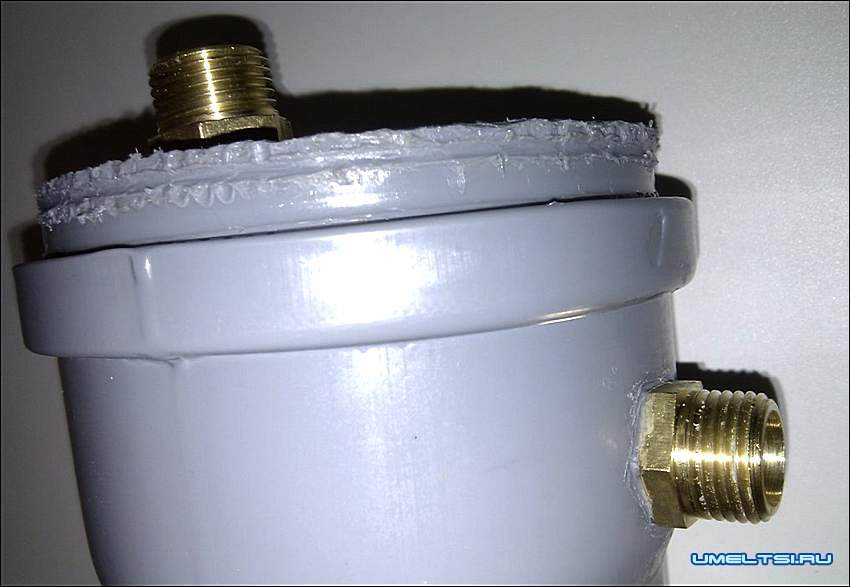

Поставьте прокладки и затяните гайки в верхней и боковой части.

Холодильник для самогонного аппарата своими руками фото-8Холодильник для самогонного аппарата своими руками фото-8

Закрепите змеевик и заглушку с помощью ниппеля без гайки

Холодильник для самогонного аппарата своими руками фото-9Холодильник для самогонного аппарата своими руками фото-9

Заглушку оденьте на трубу со стороны переходника. Эта часть будет вверху.

Холодильник для самогонного аппарата своими руками фото-10Холодильник для самогонного аппарата своими руками фото-10

Привинтите второй конец трубки к заглушке. Здесь будет выходить продукт. Для герметичности, запаяйте дно паяльником.

Холодильник для самогонного аппарата своими руками фото-11Холодильник для самогонного аппарата своими руками фото-11

Так выглядит верх. В этой части выходит вода и входит продукт

Холодильник для самогонного аппарата своими руками фото-12Холодильник для самогонного аппарата своими руками фото-12

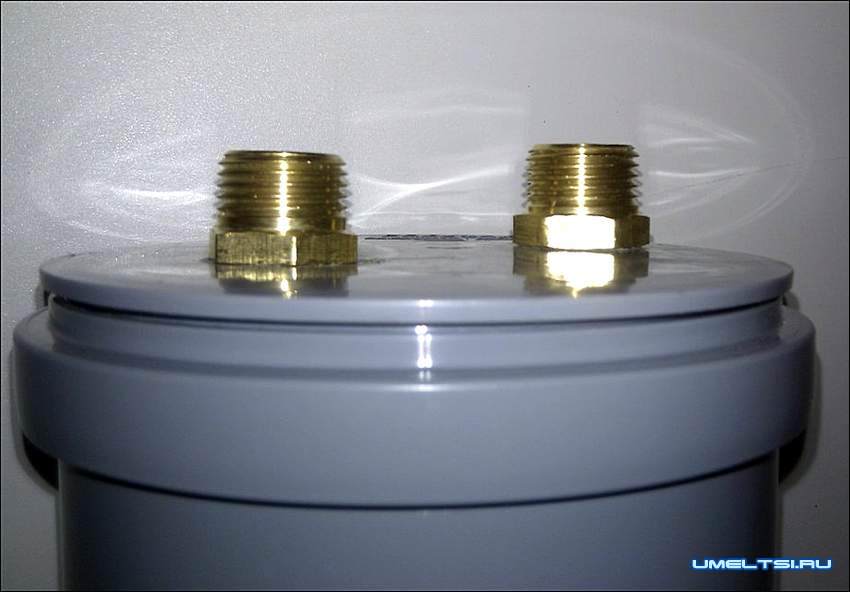

Прикрепите переходники в той части, где осуществляется вход/выход воды и выход продукта.

Холодильник для самогонного аппарата своими руками фото-12Холодильник для самогонного аппарата своими руками фото-12

Горячим клеем закрываем все, что течет.

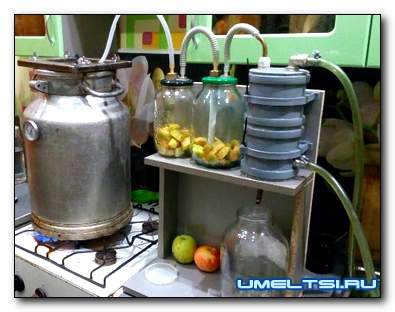

Примеры изготовления холодильника для самогонного аппарата
