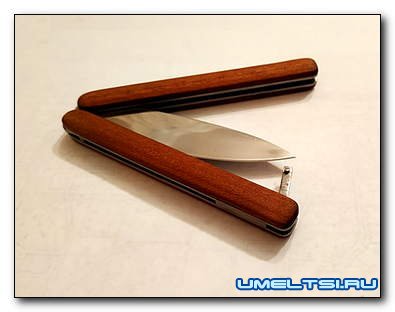

Делаем нож бабочку своими руками из подручных материалов
Поделки своими руками /20-апр,2019,08;42 /
329682
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775351_nozh_babochka.jpg)
Как-то раз мне захотелось купить нож-бабочку, известный так же как “балисонг”. Но потом я решил, что можно ведь и не тратить деньги, а сделать этот инструмент самостоятельно. Поэтому я принялся за поиск инструкций по его сборке во всемирной сети. Таких руководств оказалось очень много, но большая часть их являла собой описания картонных самоделок и моделей из палочек от мороженного. В действительности полезный материал найти было непросто, и из-за этого было решено, что в итоге я сам выложу в интернет свою версию того, как изготовляется нож-бабочка своими руками.
На заметку нашим умельцам. Предлагаем посетить сеть магазинов Домаркет, где найдете для себя широкий ассортимент товаров для всей семьи, товары для дома по отличным ценам.
Конструктивные разновидности
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775306_nozh_babochka2.jpg)

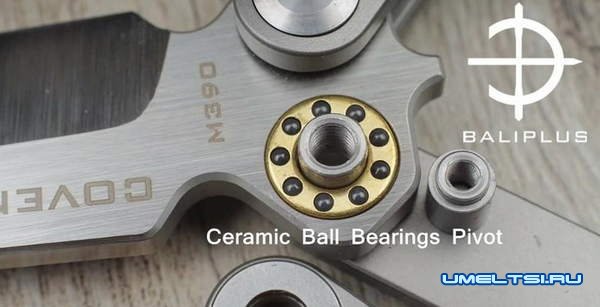

В большинстве моделей клинок фиксируют два штифта, которые впрессованные в клинок, и которые упираются в углубление рукояток.
В ином варианте фиксирующие упоры располагаются внутри рукояток. При этом для клинка не требуются практически никакие манипуляции. Это можно увидеть на фото.
Эскиз балисонга
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775389_nozh_babochka3.jpg)
Определившись с примерными очертаниями деталей и предполагаемыми размерами, нарисовал все это от руки. Для меня основное требование относительно размера ножа – несоответствие критериям ХО по местному законодательству, то есть длина клинка не больше 90 мм. Поскольку трехмерное моделирование для меня не знакомо, то я использую наброски, а затем все части подгоняю между собой при изготовлении и последующей сборке.
Как изготовить лезвие
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775304_nozh_babochka4.jpg)

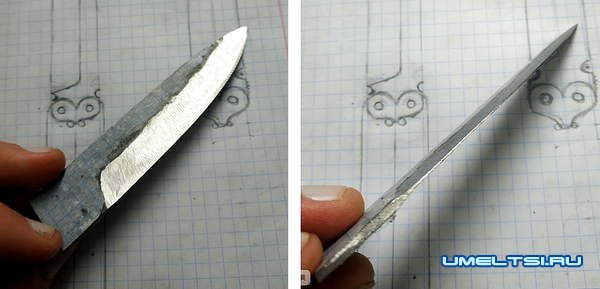

В качестве исходящего материала был применен предположительно нож, который стоял на каком-то столярном инструменте – более точных сведений об этом установить не смог, может кто-то из вас знает лучше. Он имеет толщину 2 мм, для его производства была взята сталь с весьма высоким содержанием углерода. Клинок планируется сделать шириной 22 мм.
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775353_nozh_babochka5.jpg)
Заготовка требуемой ширины отрезается болгаркой, просверливается пара 2,5 мм в диаметре отверстий – они располагаются на равном расстоянии от сторон. Поскольку мы имеем дело с углеродистой сталью, то сверление проходило с помощью перьевого сверла по кафелю из твердосплава. Эти же сверла хорошо справляются с мехпилами из “быстрореза” – материал, часто применяемый для ножей.
Изготовление рукояток
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775309_nozh_babochka6.jpg)
Исходным материалом послужила не особо твердая сталь – обрезки толщиной примерно 1,5 мм и шириной 11 мм. По длине было оставлено пару сантиметров и просверлены отверстия, чтобы соблюдались симметрии половинок, ближе к концу эту часть нужно отрезать. Можем предположить, что толщина не настолько большая, однако сам нож имеет небольшие габариты, и в дальнейшем планируется укрепить накладками из древесины. Чтобы было удобнее подгонять, была закруглена верхняя часть рукояток. Параллельно изготовлены 4 прокладки для осей из латуни, а внутренний диаметр и диаметр отверстий в лезвии совпадают.
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775334_nozh_babochka7.jpg)
Следующий шаг – разметка устройства фиксации. Это делается без особых техник, все – “на глаз”. Только нужно соблюдение симметрии частей ножа, следует все время сравнивать детали между собой.
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775310_nozh_babochka8.jpg)

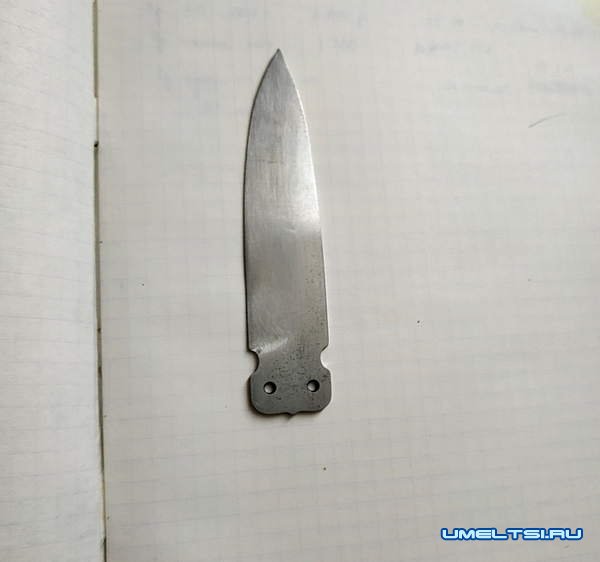

Для соблюдения единого расстояния между рукоятей ножа, были изготовлены бонки – они также выступают в качестве упоров для лезвия. Когда упоры готовы, мы начинаем подгонять пятку лезвия и выемку возле режущей кромки, обуха. Лучше, когда останется небольшой запас, а в конце сборки его можно легки устранить.
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775378_nozh_babochka9.jpg)
Дальше изготовляем утяжелители небольшого размера, они нужны, чтобы сделать конструкцию более прочной.
Нужно также уточнить, что нож-бабочка выполнен с двумя рукоятками – опасной, на которой располагается механизм запирания, и безопасная, с обухом клинка. При манипуляциях с бабочкой стоит удерживать нож за безопасную рукоять, в противном случае вы рискуете получить травмы.
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775377_nozh_babochka10.jpg)
Собираем нож-бабочку

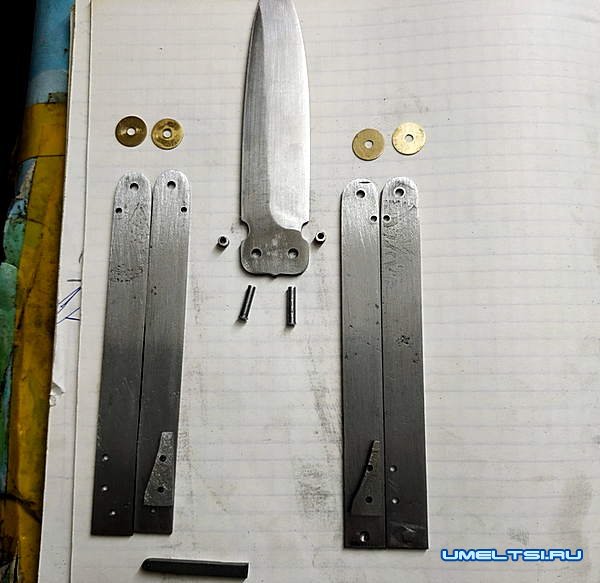

Когда мы окончательно все подогнали, приступаем к сборке. Такой вид имеет нож перед сборкой.
У нас связующие элементы – это обычные заклепки. Там, где есть особо ответственные места, применены заклепки спиц зонта. Чтобы избежать случайного зажатия лезвия заклепками, между ним и рукоятью вставляем лезвие бритвы, и только теперь начинаем сборку, поскольку клинок должен двигаться абсолютно свободно и ему не должно ничего мешать.
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775392_nozh_babochka11.jpg)
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775346_nozh_babochka12.jpg)

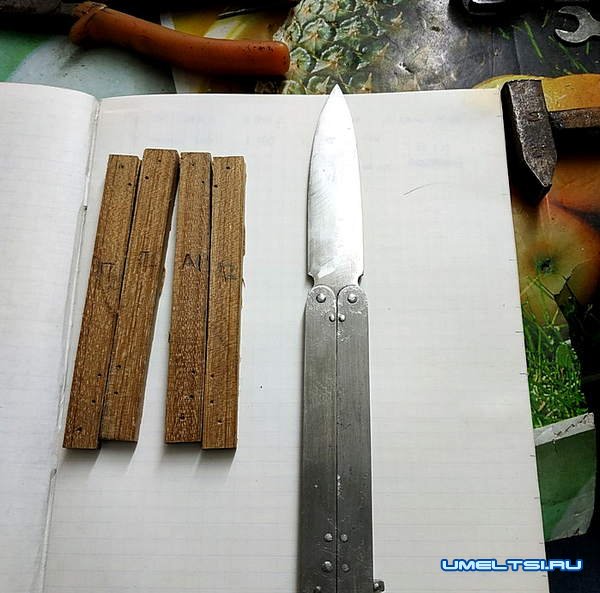

Теперь перейдем к изготовлению деревянных накладок. Их мы приклеиваем с помощью супер-клея. Ручки сперва обрабатываем наждачным кругом, потом берем наждачную бумагу и работаем руками, переходя от крупной к мелкой зернистости. Когда завершены работы с накладками, заклеиваем их в скотч и переходим снова к лезвию.
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775369_nozh_babochka13.jpg)
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775395_nozh_babochka14.jpg)

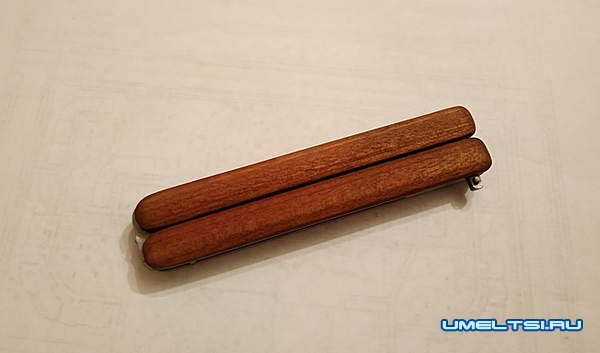

Для заточки ножа применяем самодельный заточный станок, угол заточки можем регулировать. Вышел удобный, практичный самодельный нож с отличным внешним видом!
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775318_nozh_babochka15.jpg)
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775360_nozh_babochka16.jpg)
![нож бабочка своими руками нож бабочка своими руками](https://www.umeltsi.ru/uploads/posts/2019-04/1555775323_nozh_babochka17.jpg)
