Как сделать видеонаблюдение своими руками на территории возле дома

Электронные самоделки /14-мая,2018,17;18 / 577
видеонаблюдение территории дома

Многие дачники сталкиваются с вопросом: как присмотреть за своим домом? Он не утратил своей актуальности – нужно каким-то образом защитить частный дом от воров и обычных хулиганов, которые могут заниматься вандализмом. В таком случае есть одно эффективное решение – это установка комплекта видеонаблюдения.


Недавно у друга был день рождения, и он сам выбрал решение на подарок – пожелал подарить ему самую простую систему видеонаблюдения на дачу, которую можно было бы максимально удобно установить своими силами. И, конечно, с доступом в интернет.

видеонаблюдение территории дома

Таким был изначальный комплект, помимо которого друг купил жесткий диск на 1000 Гб, чтобы записывать на него информацию с камер.

К набору также докупил сетевой кабель и VGA-кабель, чтобы через него изображение выводить на телевизор, который стоит в доме.

видеонаблюдение территории дома

Такую схему нужно было воплотить.
видеонаблюдение территории дома

Так как хотелось расположить камеры – не получилось. Вышло почти как на изображении. В поле зрения каждой камеры должна попадать другая камера, и в то же время – максимальное пространство дачного участка.

Купил кабель-каналы с максимальным соответствием цветам плинтусов и потолка.

Проделал отверстия под VGA-кабель из комнаты, где стоит телевизор, в кладовку.

видеонаблюдение территории дома

Чтобы подобраться к стене, демонтировал нижние ступени лестницы.

видеонаблюдение территории дома

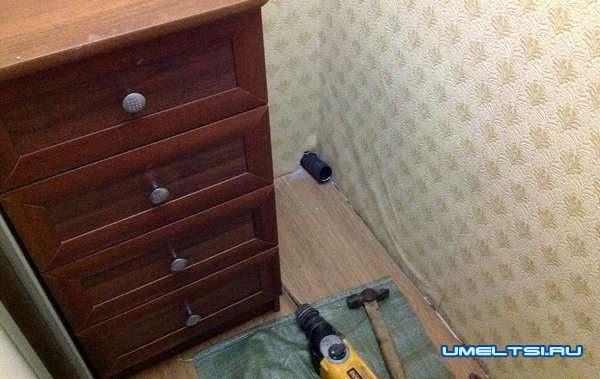

В проделанное отверстие пропустил кусок пластиковой трубы – этот отрезок защитит кабель от повреждений о кирпич во время протяжки.

видеонаблюдение территории дома

Отверстие на 2-й этаж – в другую кладовку, наверху.

видеонаблюдение территории дома

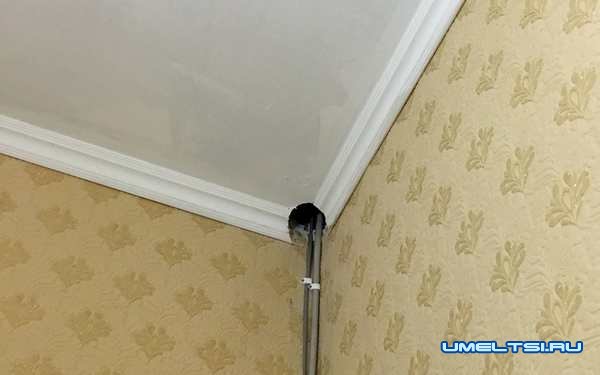

Отверстие (вид из комнаты на 2-м этаже). Для подбора размера взял штекер кабеля VGA.

видеонаблюдение территории дома

видеонаблюдение территории дома

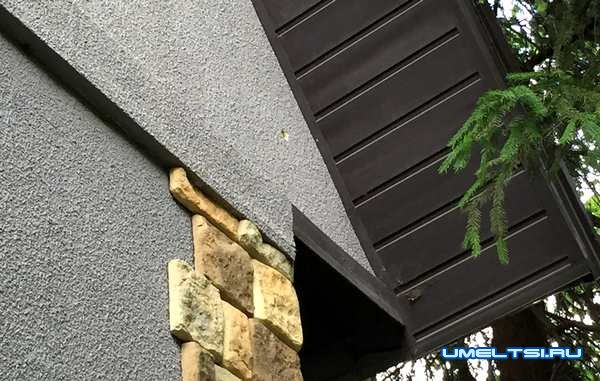

Через фронтон кабели вывел на улицу.

видеонаблюдение территории дома

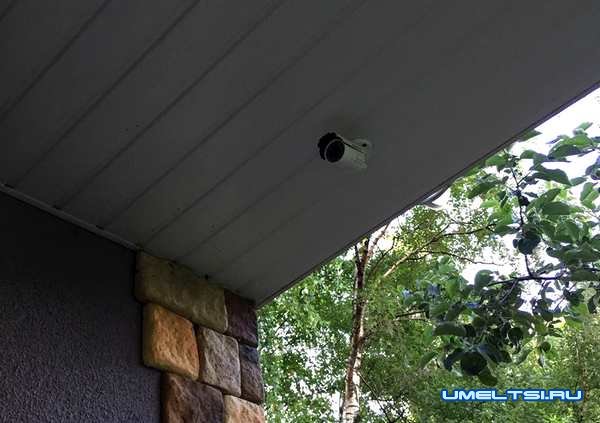

Подключение камеры на фронтоне. Первую камеру установил на свое место.

видеонаблюдение территории дома

видеонаблюдение территории дома

видеонаблюдение территории дома

видеонаблюдение территории дома

видеонаблюдение территории дома

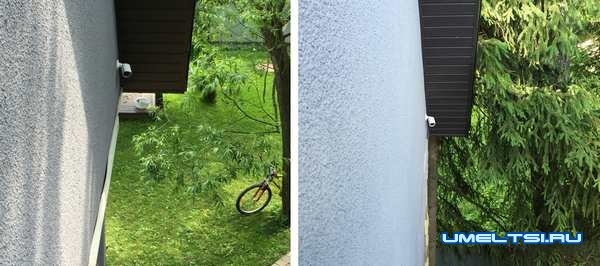

Теперь – вторую.

видеонаблюдение территории дома

Крыльцо.

видеонаблюдение территории дома

Еще одна..

видеонаблюдение территории дома

VGA-кабель, который идет от регистратора на телевизор в доме. Его длина – 20 м, однако хватило бы и 10. Однако лишняя длина на качество изображения не повлияла. Кроме него протянул кабель датчика температур.

видеонаблюдение территории дома

Завел питание на камеры, регистратор и монитор.

видеонаблюдение территории дома

Коммутационный центр и вместе с тем – рабочее место. Возможен удаленный просмотр, благодаря подключенному к роутеру кабелю от регистратора.

видеонаблюдение территории дома

Питание подано. Первое тестовое включение.

видеонаблюдение территории дома

Картинка выведена на телевизор – все работает!
