фундамент на сваях своими руками

Решив построить сарай, беседку, возвести стеклянную теплицу или собрать металлический гараж, стоит подумать о фундаменте.

Закладывать основательный и глубокий ленточный — трудоемко и дорого. В то же время мелкий фундамент, в «два штыка», долго не простоит из-за вспучивания промерзающей почвы. Советую компромиссное решение — возвести фундамент на сваях своими руками. Минимум труда и расходов, но при этом — надежно и долговечно.

Подготовка

Для изготовления сваи подбираем трубу* (жестяную, пластиковую или асбоцементную) длиной 100 см и арматурный прут 120-130 см. К нему привариваем П-образную крепежную скобу** из стали толщиной 4 мм, изогнутую по форме бруса в основании строения. Предварительно сверлим в скобе отверстия под саморезы (гвозди).

Установка

Копаем штыковой лопатой (ломом) яму глубиной около 1 м (рис. 1). Землю при этом удобнее всего вынимать штукатурным черпаком. Ставим на дно ямы трубу и заливаем ее на 2/3 высоты бетоном. Затем на 20-30 см (до нужного уровня) вытягиваем трубу из ямы. При этом внизу образуется «шляпка», препятствующая сезонному вертикальному перемещению сваи. Присыпаем околотрубное пространство землей, вставляем прут (желательно по центральной оси), доливаем бетон. Через 3-4 суток, стараясь не тревожить неокрепшую сваю, поливаем яму водой и досыпаем землю.

Спустя 3-4 недели приступаем к строительству. За это время отливаем из бетона в промежутках между сваями подпорные плиты, предназначеные для защиты основы строения от талых и дождевых вод (рис. 2).



Важно!
Указанный зазор под балкой является обязательным, поскольку он компенсирует колебания уровня почвы.

Сваи сделаные своими руками такой конструкции надежно держатся в грунте там, где он не промерзает глубже 70 см. Для средней полосы эта величина обычно не превышает 40 см, хотя несколько раз в столетие случалось, что в отдельных местах почва промерзала и на 60 см.

* Сколько нужно свай и какого диаметра должны быть трубы — зависит от веса сооружения. Для беседки достаточно 4 шт. d 120-130 мм, для металлического гаража среднего размера — 10-12 свай d 140-160 мм.

**Конструкция крепежной скобы может иметь варианты. Например, в виде приваренной к арматуре толстой проволоки или болта с гайкой (рис. 3).
болт с гайкой

Константин МОЛЧАНОВ.

Схема установки свай

Схема установки свай

Рис. 1 Схема установки сваи
1 — труба, 2 — бетон, 3 — арматурный прут, 4 — крепежная скоба, 5 — «шляпка»

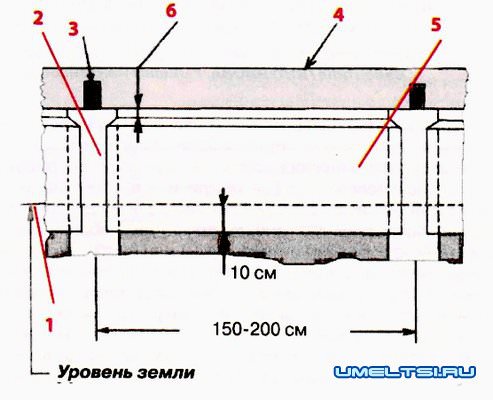

Схема свайного фундаментаСхема свайного фундамента

Рис. 2 Схема свайного фундамента 1 — уровень земли, 2 — свая, 3 — крепежная скоба 4 — брус основания (балка), 5 — подпорная плита 6 — зазор в 1-2 см
