Строительство восьмиугольной деревянной беседки

Считается, что главная функция беседки на садовом участке - декоративная. Но стоит пойти малейшему дождику, как эта «декоративная» функция сразу переходит в разряд практических. В беседке можно собраться с друзьями за чашечкой чая, посидеть вечерком в кругу семьи или почитать книгу, укрывшись от летнего зноя либо от дождя. В общем, убедиться в нужности этой постройки несложно, просто постройте беседку у себя на участке, а чем ее «занять» - выяснится само собой.

Строительство восьмиугольной деревянной беседкиСтроительство восьмиугольной деревянной беседки

Устанавливать беседку необходимо на фундамент. Если вас не беспокоит долговременность постройки, вполне можно обойтись вкопанными в землю деревянными столбами, выполненными из просмоленного бруса сечением 200 мм или бревна схожего сечения. Лучше, конечно же, использовать столбчатый фундамент или винтовые сваи, они вполне справятся с небольшой нагрузкой и не потребуют значительных финансовых вложений. Кроме того, с таким фундаментом вы без проблем сможете осуществить вентиляцию под полом беседки, что увеличит срок ее эксплуатации.

Фундамент для беседки

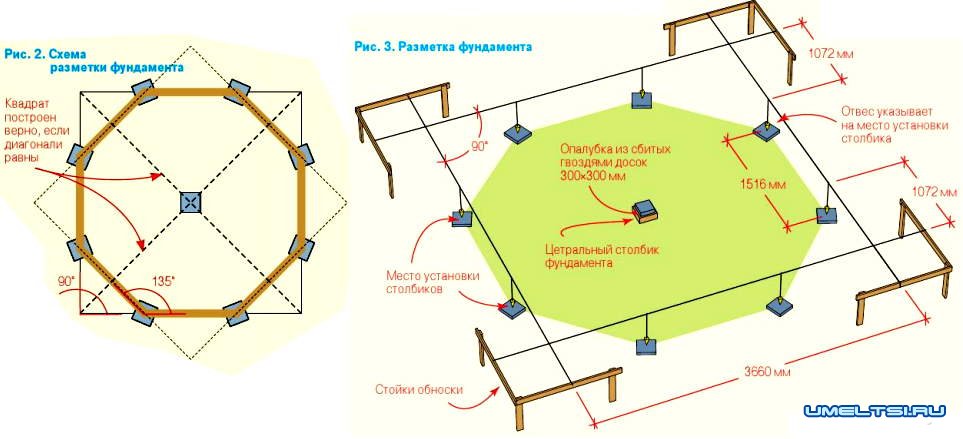

Представленная вашему вниманию беседка имеет в своей основе восьмиугольник, с разметки которого и начинается строительство. Создаем восьмиугольник на основе квадрата путем срезания углов (рис. 2). Таким образом все внутренние углы очерченного восьмиугольника будут равны 135 °. Для этого сначала вбиваются колышки, как показано на рис. 3, к которым привязывается шнур, образующий квадрат с длиной грани, равной 3660 мм. Проверьте, чтобы углы были именно 90 °, диагонали должны быть равны 5176 мм. В месте пересечения диагоналей отметьте место под устройство центрального столбика фундамента.

Строительство восьмиугольной деревянной беседкиСтроительство восьмиугольной деревянной беседки

В каждую сторону от угловых пересечений шнура на расстоянии 1072 мм, применяя строительный отвес отмечаются места установки восьми угловых фундаментных столбиков.

Фундаментные столбики заливаются в вырытые в земле углубления, опалубка внутренним сечением 200x200 мм из сбитых гвоздями досок устанавливается на уровне земли (рис. 4). Лучше всего делать ямы под столбики при помощи специального бура. За счет этого удастся значительно сэкономить на бетоне, так как отверстие получается ровным по всей глубине.

Минимальная толщина для подобных фундаментов - 250 мм. Подошва располагается не менее чем на 50-60 см от уровня земли. На арматуру в данном случае тратиться не нужно, смысла в армировании здесь нет.

Строительство восьмиугольной деревянной беседкиСтроительство восьмиугольной деревянной беседки

На дно ямы насыпается небольшой слой гравия. При заливке фундамента используют бетон марки M150 или M200, для его приготовления применяют следующие пропорции: на 1 часть цемента берут 3 части песка и 5 частей щебенки.

Когда опалубка установлена и бетон залит, необходимо в бетон погрузить анкеры закладных элементов - кронштейнов для крепления столбов. Они могут иметь разную форму, главное - заранее знать сечение будущих столбов, чтобы приобрести необходимые. Некоторые анкеры состоят из двух частей. В данном случае анкер с резьбой помещается в бетон, а верхняя часть накручивается после застывания бетона, другие могут быть цельными.

Сборка восьмиугольной беседки


Строительство восьмиугольной деревянной беседкиСтроительство восьмиугольной деревянной беседки

Приступать к монтажу беседки можно через 29 дней, когда бетон окончательно наберет прочность. Снизу столб подрезается, как показано на рис. 6, под углом 22,50 на 150 мм по длине.

Строительство восьмиугольной деревянной беседки

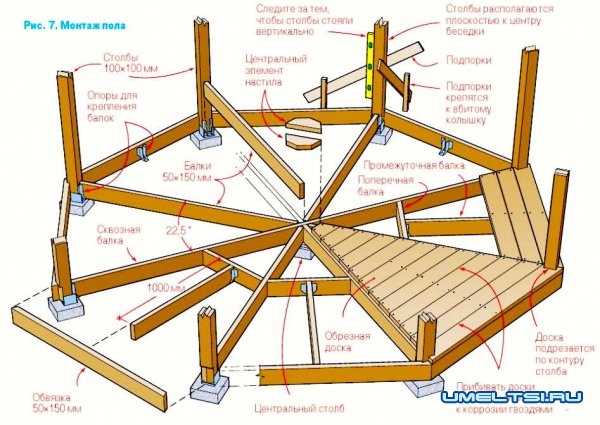

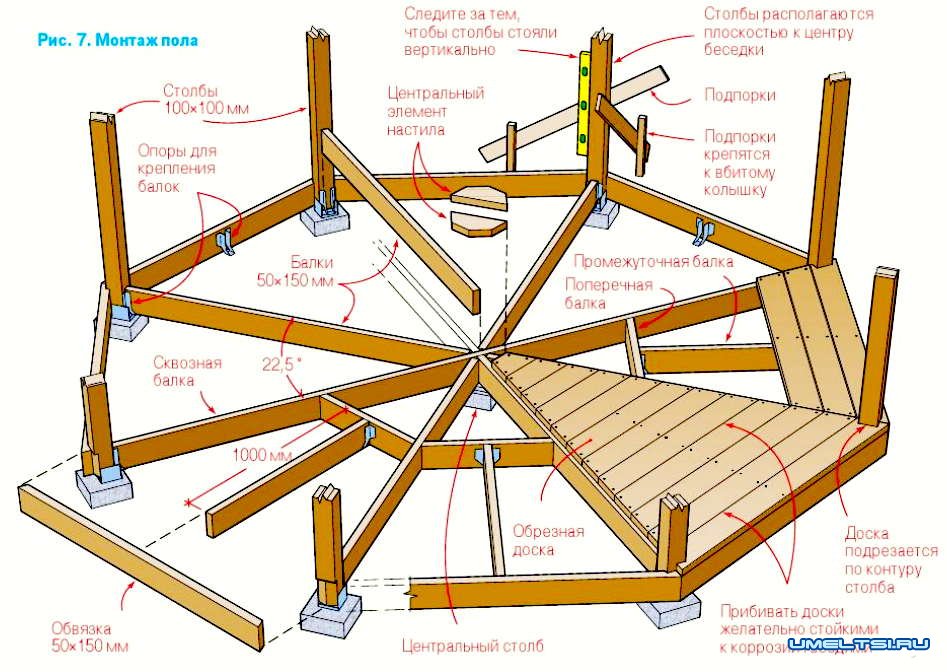

Устанавливаем подготовленные столбы на каждый угол и крепим к анкерам при помощи гвоздей. Все столбы должны бьггь расположены плоской стороной к центру беседки. Скошенный под углом 22,5 ° край повернут наружу. Под столбы подкладывается два слоя рулонной гидроизоляции. После установки каждый столб необходимо укрепить подпорками, как показано на рис. 7. Затем можно приступать к монтажу балок пола и стелить по ним пол.

Балки из доски 50x150 мм лучше всего крепить также при помощи специальных металлических опор. Они могут быть разными: открытыми, закрытыми или раздельными (рис. 8). Ширина столба позволяет крепить балки любой из этих опор, подберите те, с которыми вам будет удобнее работать. На центральный фундаментный столб настилается два слоя рулонной гидроизоляции. Балки к нему никак не фиксируются.

Монтаж беседки начинается с подготовки каркаса - восьми опорных столбов (рис. 6). Столбы должны иметь сечение 100x100 мм, длиной 2870 мм. В верхней части заранее проделывается паз глубиной 168 мм и шириной 41 мм для крепления стропил.

Сначала укладывается сплошная балка длиной 3860 мм, к ней перпендикулярно еще две длиной 1900 мм. Между ними монтируются четыре балки со срезанными под углом 45° краями длиной 1895 мм.

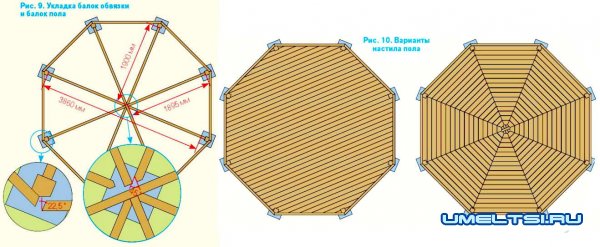

С наружной стороны столбы опоясываются балками обвязки. Каждая доска 50x150 мм длиной 1595 мм срезается под углом 22,50 с обеих сторон, как показано на рис. 9.

Настил пола для беседки


Переходим к настилу пола. В данном случае настил производится из обрезной строганой доски 40x100 мм.

В приведенном примере работы ведутся секторами, но если вам не хочется возиться с подрезкой каждой доски, вы можете настелить пол обычным прямолинейным образом (рис. 10).

Строительство восьмиугольной деревянной беседкиСтроительство восьмиугольной деревянной беседки

Монтаж верхней части беседки начинаем с установки балок верхней обвязки. Доску берем сечением 40x90 мм длиной 1460 мм, располагаем ее горизонтально, обрезаем с обеих сторон под углом 22,5 Для удобства можно и здесь применить металлический крепеж, в данном случае уголки. Чтобы они были не видны изнутри беседки, расположите их сверху в перевернутом виде (рис. 11).Строительство восьмиугольной деревянной беседки

После того, как все восемь столбов увязаны, можно демонтировать подпорки и приступить к установке стропил.

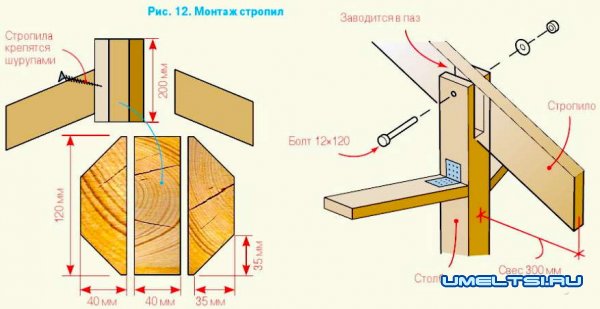

Стропила с одной стороны фиксируются в паз, проделанный в опорных столбах, а с другой -прибиваются к центральному анкеру (рис. 12).

Для стропил берем доску 40x100 мм, длиной 2500 мм. С двух сторон стропила срезаются противоположные углы под углом 22,5 °. Сначала устанавливаются два противоположные стропила. Они заводятся в паз столба, где фиксируются болтом. К одной стропилине еще на земле прикручивается шурупами центральный анкер, представляющий собой восьмиугольник, собранный из трех сплоченных на водостойкий клей досок сечением 40x120 мм (рис. 12).

Строительство восьмиугольной деревянной беседкиСтроительство восьмиугольной деревянной беседки

Каждое последующее стропило крепится по тому же принципу. После установки основных стропил монтируются дополнительные длиной 1500 мм, чтобы укрепить пролеты. Каждое дополнительное стропило крепится с одной стороны к поперечине, а с другой гвоздями к балке обвязки.

Строительство восьмиугольной деревянной беседкиСтроительство восьмиугольной деревянной беседки

Чтобы декорировать беседку, в верхней ее части вплотную к балке обвязки крепим декоративную решетку (рис. 13). Ее изготавливают из рамы и деревянных реек, которые прикрепляются крест-накрест вполдерева. Рама представляет собой два бруса 60x40x1460 мм с продольным пазом шириной 21 мм по стороне 60 мм. Решетка собирается из брусков 40x20 мм, скрепленных вполдерева под прямым углом друг к другу. Все соединения лучше выполнить при помощи водостойкого клея. Затем решетка вставляется в паз рамы, а по краям фиксируется бруском 40x20 мм (рис. 14). Рейки должны быть параллельными, предварительно необходимо рассчитать расстояние между ними.

Строительство восьмиугольной деревянной беседкиСтроительство восьмиугольной деревянной беседки

Можно приступать к кровельным работам


В предлагаемом варианте крыша беседки покрыта деревянным гонтом. Вы же можете выполнить это при помощи любых других кровельных материалов.

Чтобы они не просматривались изнутри беседки, обрешетку лучше выполнить сплошной, используя влагостойкую фанеру ФСФ или листы ОСП-3 (OSB-3). Под ним в обязательном порядке выполняется гидроизоляция (рис. 15).

Строительство восьмиугольной деревянной беседкиСтроительство восьмиугольной деревянной беседки

Способ укладки каждого кровельного материала узнавайте у продавца, они всегда сопровождаются инструкцией по монтажу.

Венчает кровлю декоративный шпиль.

Ограждение беседки

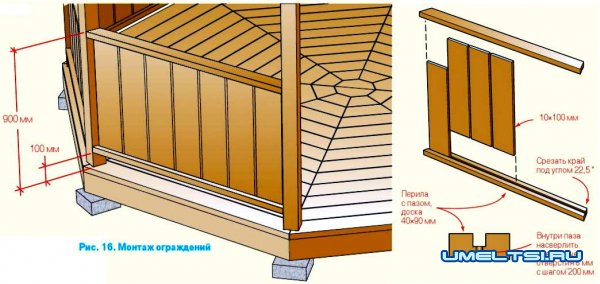

Отдельно собираются ограждения. В досках, служащих перилами, выбираем паз, который заполняем рейками, выдерживая между ними расстояние, равное 5-7 мм (можно немного больше) (рис. 16). В пазу каждые 20 см проделайте сквозное отверстие для стока воды.

Строительство восьмиугольной деревянной беседкиСтроительство восьмиугольной деревянной беседки

Паз можно изготовить тремя способами. Первый -самый простой - выбрать паз фрезой. Второй способ - прикрепить к основанию два бруска, оставляя между ними зазор, соответствующий толщине доски филенки. Брусок также можно прибить к основанию с одной стороны, при этом возможно использовать боковины большего размера.

Строительство восьмиугольной деревянной беседкиСтроительство восьмиугольной деревянной беседки

Отступаем от пола 10 см и крепим собранные элементы ограждения в пазы основной стойки (рис. 16). Аналогичным образом заполняем все семь граней. Оформить этот элемент беседки можно и иначе (рис. 17). Для этого можно использовать разного рода балясины, резные, точеные, бруски, кованые изделия. Главное, не ограничивайте себя в фантазии и не забывайте о том, что, кроме декоративной, данный элемент несет связующую функцию, скрепляя по периметру столбы между собой.

Осталось только покрыть беседку защитными материалами - лаком, краской или маслом. Учитывайте, что необходимо использовать лакокрасочные материалы для наружных работ.

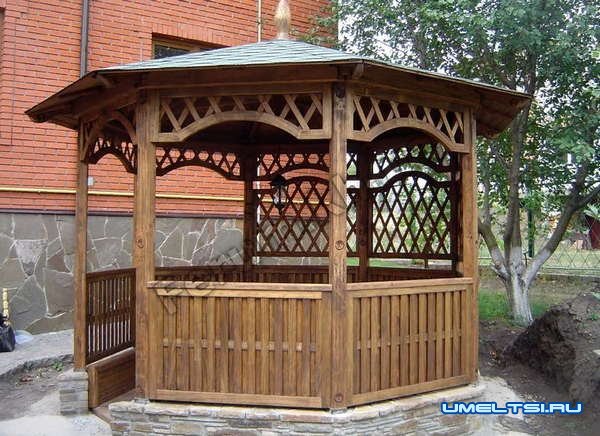

Примеры восьмиугольных беседок
