Бильярдный стол своими руками
Столярное дело /09-мая,2009,12;33 /
122806
Конечно, бильярдный стол можно купить в магазине и не морочить себе голову изготовлением деталей, поиском и приобретением материалов и комплектующих, сборкой и т.д. Но, научившись делать бильярдные столы своими руками, вы сможете делать их согласно собственному дизайну, по своим разработкам. Вы сможете разработать свой собственный стиль. А что касается стоимости изготовления, то здесь все зависит от вас и ваших возможностей. Свой бильярдный стол, как правило, гораздо дешевле покупных.
РАЗМЕРЫ БИЛЬЯРДНОГО СТОЛА
Согласно информации, приведенной в книге В.И.Гофмейстера ”Биллиардный спорт” игровое поле русского бильярдного стола должно иметь следующие размеры:
Малый стол 2.9 x 1.45 м
Средний стол 3.2 x 1.6 м
Большой стол 3.5 x 1.75 м
Полный стол 3.6 x 1.8 м
Расстояние от пола до поверхности игрового поля составляет 800 - 820 мм. Однако при изготовлении бильярдного стола своими руками приходится ориентироваться на размеры плит, привозимых из-за рубежа и соответствующих иным стандартам.
Поэтому в дальнейшем мы будем употреблять названия "8-и футовый стол", "9-и футовый стол" и т.д., т.е. соответственно размеру плиты.
Далее. Соотношение между длинной и короткой стороной игрового поля, измеряемое по срезу резины, должно быть равно 2:1. Но на практике так бывает далеко не всегда. Все зависит от размеров плиты и конструкции борта. Небольшое отклонение от номинальных размеров (в пределах 3 - 5 см) на игре, как правило, не сказывается.
РАЗМЕРЫ ПОМЕЩЕНИЯ ДЛЯ БИЛЬЯРДА
Размер помещения зависит от размера и типа бильярдного стола. Считается, что расстояние от стола до стены или кресла должно быть не менее 1.75 м.

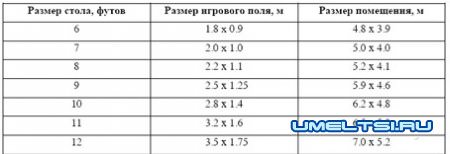

Размеры помещения можно также приблизительно определить по таблице 1.
Обратите внимание на пол в том помещении, где будет стоять стол. Пол должен быть ровным и не прогибаться под тяжестью стола. Устанавливая стол в мансарде или на верхних этажах, не забывайте, что стол с каменной плитой имеет достаточно большой вес (большие столы весят более 1000 кг). Также обратите внимание на поверхность пола. Что произойдет при падении шара? Шары могут повредить пол. Кроме того, со временем пол вокруг стола ”затаптывается”. Поэтому вокруг стола желательно уложить ковролиновую дорожку.
Подумайте об освещении. Для освещения желательно использовать стандартные светильники и подвесить их на высоте 85 - 90 см над поверхностью игрового поля, то есть на такой высоте, на которой свет не будет бить в глаза и поверхность стола будет хорошо освещена. Количество светильников обычно составляет: 1 светильник для стола 7 футов и менее, 3 светильника для 8, 9-и футового стола, 4 светильника для 10, 11-и футового и 5 светильников для 12-и футового.
АКСЕССУАРЫ И ИНВЕНТАРЬ
Кий
Бильярдный кий делается из сухого дерева твердой породы (граб, ясень, канадский клен, черное и красное дерево, венге и др.). Кий обязательно делается из нескольких частей и может быть разборными или неразборным. Длина кия обычно составляет 150 - 160 см.
Шары
Современные бильярдные шары изготавливаются из фенолформальдегидной смолы или полиэстера и имеют следующие размеры:
шары для русского бильярда размером 9 футов и более имеют диаметр 68 мм
шары для русского бильярда размером менее 9 футов имеют диаметр 60.3 мм
шары для пула имеют диаметр 57,2 мм
Существуют шары меньшего диаметра, но они используются на маленьких столах.
Прочее
Вам также понадобится треугольник, подставка для шаров, подставка для киев (киевница) и всякие мелочи - мел, щетка, наклейки для кия, инструмент для ремонта кия. Вам может понадобиться машинка (теща, мостик).
Все это вы можете приобрести в магазине и кое-что изготовить самостоятельно.
КОНСТРУКЦИЯ БИЛЬЯРДНОГО СТОЛА
Конструкция бильярдного стола своими руками обычно бывает следующей (деление, конечно, условное):
а) классическая
В этой конструкции подстолье (корпус) бильярда состоит из одной, двух, иногда из трех рам, скрепляемых между собой. В углы рам вклеиваются бобышки с уступом от угла и образующими квадратное отверстие. Опора стола в этом случае имеет квадратный стержень, который входит в отверстие рамы и там крепится клином.
б) коробчатая
Такую конструкцию обычно имеют т.н. барные столы с жетонным механизмом. Встроенный монетный или жетонный механизм позволяет контролировать количество партий и брать за игру соответствующую плату. Короб стола делается закрытым, шары можно выкатить, бросив жетон или открыв специальное окно в стенке стола. Бильярдные столы такой конструкции, но без жетонного механизма, часто делаются не с корзинками для шаров, а с так называемым выкатом, т.е. шары, упавшие в лузу, не остаются в корзине, а выкатываются в коробку, расположенную в корпусе. Коробчатую конструкцию также имеют некоторые недорогие домашние столы из ДСП, хотя следует заметить, что многие фирмы, особенно американские, изготавливают очень красивые и часто очень дорогие бильярдные столы именно такой конструкции. В этом случае короб стола изготавливают из дерева или из фанеры.
в) "царговая"
В этой конструкции царги, образующие раму, крепятся на опорах стола. Между царгами устанавливаются перемычки, которые придают раме жесткость и служат опорой для плиты игрового поля. Перемычки могут быть как жестко закрепленными на царгах, так и регулируемыми. Их количество и расположение (продольные, поперечные) бывает разным.
На опоры и царги стола может быть уложена специальная подложка, на которую кладется плита. Такой стол, на наш взгляд, наиболее прост в изготовлении и ремонте, легко разбирается, удобен для перевозок, имеет хороший внешний вид. Именно на такой конструкции стола мы и остановимся.
Теперь более подробно о данной конструкции.
Четыре царги (две длинных и две коротких) устанавливаются на опорах. Царги в опорах устанавливаются на шкантах или шипах и притягиваются винтом или металлическими уголками.
Если бильярдный стол имеет 6 или 8 опор, то иногда вместо двух цельных длинных царг делают несколько коротких (4 или 6, в зависимости от количества опор), соединяющих соседние опоры. Это удобнее для изготовления и для транспортировки, но при этом уменьшается жесткость конструкции. При такой конструкции царга обычно притягивается к промежуточной опоре при помощи металлических уголков.
8-и футовые столы обычно имеют 4 опоры, 9 и 10-и футовые - 6 опор, 11 и 12-и футовые - 8 опор.
Между промежуточными опорами стола устанавливаются стяжки.
На нижней части опоры закреплен подъемный винт, опирающийся на подпятник и позволяющий установить при сборке требуемую высоту и уровень стола.
На собранную раму укладывается подложка и крепится к царгам саморезами. Царги соединены перемычками, которые, как уже говорилось, могут быть как регулируемыми, так и неподвижными.
На перемычки и царги могут быть установлены гайки с регулировочными болтами или другие устройства, служащие для регулировки положения плит. Если подобные устройства в конструкции не предусмотрены, то регулировка положения плит производится прокладками, подкладываемыми под плиту.
Плиты игрового поля укладываются на подложку (если такая имеется) и перемычки, а затем закрепляются саморезами.
К плите крепится борт, изготовленный из дерева, лузы (скобы) с кожаными или веревочными корзинками для шаров.
В зависимости от толщины и конструкции плиты игрового поля борт стола может иметь как верхнее, так и торцевое крепление.
Бильярдные столы с торцовым креплением борта и толстыми плитами могут не иметь подложки.
Плиты укладываются прямо на подстолье или на винтовые регулируемые опоры, а для прибивки ткани по контуру плиты крепится деревянная планка.
ПЛИТЫ ИГРОВОГО ПОЛЯ
Плиты игрового поля изготавливается из природного камня (итальянской ардезии, мрамора, гранита), искусственного камня или ламинированной ДСП и обтягиваются специальной бильярдной тканью.
Лучшим материалом для изготовления бильярдной плиты является итальянская ардезия, или природный сланец (аспид).
Этот материал обладает всеми необходимыми свойствами. Ардезия выдерживает удары шаров, нечувствительна к перепадам температуры и перемене влажности, легко обрабатываются. Вы можете резать плиту, сверлить в ней отверстия. С гранитными или мраморными плитами все это намного сложнее.
Кроме того, ардезия обладает некоторой пластичностью, что позволяет при необходимости "вытянуть" плиту, т.е. слегка выгнуть при установке и компенсировать неровность поверхности.
Ардезию добывают также в Китае, Бразилии и некоторых других странах, но на наш рынок попадает китайская и иногда (сейчас уже очень редко) итальянская ардезия. Бразильская ардезия идет, в основном, на американский рынок.
Гранит также является хорошим материалом для бильярдных плит. Однако его чрезвычайная жесткость и хрупкость не позволяет широко использовать его как замену ардезии при изготовлении плит толщиной 19 или 25 мм.
Гранитную плиту невозможно "вытянуть". Требуется очень высокая точность изготовления плиты и качество опорной поверхности, т.к. при малейших неровностях опорной поверхности плита при затяжке или от нагрузки может просто ”лопнуть”.
Использование толстых (38, 45, 50 мм) гранитных плит при хорошем качестве изготовления вполне себя оправдывает.
Мрамор также иногда используют для изготовления плит, особенно в местах добычи и обработки этого материала, но он хрупок и легко крошится.
Бетон (полимербетон) и асбоцемент достаточно дешевые материалы, но они часто не обеспечивают требуемое качество плиты.
Были попытки делать плиты из стекла и металла, но они себя не оправдали. В.И. Гофмейстер в своей прекрасной книге "Биллиардный спорт" очень хорошо отзывается об асфальтопековых плитах. Асфальтопековая масса - это смесь измельченного асбеста с каменноугольным пеком и инфузорной землей. Плиты из подобного материала нам не встречались.
А ламинированная ДСП (ЛДСП) является неплохим материалом для изготовления плит недорогих бильярдных столов. Этот материал легок, доступен, недорог, хорошо обрабатывается и, главное, имеет постоянную толщину и ровную, гладкую поверхность.
Кроме того, плиты из ЛДСП для столов размером до 10 футов могут быть цельными, что избавляет от многих проблем при сборке и установке стола. Правда, такие плиты не очень удобны для перевозок. Нам часто приходилось использовать цельные 25 мм ламинированные плиты с 32 мм подложкой при изготовлении 9, 10-и футовых столов. Помните, однако, что при высокой влажности ДСП может деформироваться.
Согласно мировым стандартам плиты могут иметь размер 6, 7, 8, 8.5, 9, 10, 11 и 12 футов. Бывают плиты и меньшего размера, но они используются для изготовления детских бильярдных столиков. Плиты размером 6 и 7 футов обычно используются для изготовления маленьких домашних бильярдов или для барных бильярдных столов. Плиты могут быть цельными или состоять из нескольких частей.
Цельные плиты (Coin Style) обычно не имеют отверстий для крепления бортов и используются для изготовления бильярдов с корпусом в виде короба из ДСП. В таких столах борт крепится к корпусу.
Каменные плиты для 8, 9, 10-и футовых столов обычно состоят из трех частей, плиты для 11 и 12-и футовых столов - из пяти. Столы 9, 10, 11 и 12 футов могут иметь как верхнее, так и торцевое крепление борта. Плиты с верхним креплением борта обычно имеют толщину 19 или 25 мм, плиты с торцевым креплением борта имеют толщину 38, 45 или 50 мм.
Все плиты толщиной 38 мм и более штифтованы, т.е. в торце каждой части плиты установлены штифты или вставлены втулки с отверстием под штифт, что обеспечивает точность установки и совпадение поверхности игрового поля всех частей плиты.
Размеры плит обычно приведены в каталогах фирм-производителей. Следует, однако, иметь в виду, что плиты от разных производителей могут отличаться размерами. Мы ориентируемся на размеры, приведенные в каталоге "EUROSLATE. Standart technical drawings". Вы можете зайти на сайт EUROSLATE в Интернете, там есть часть каталога.
Обратите внимание на следующее. Если вы будете использовать плиту, изготовленную по другому стандарту и имеющую другие размеры, вам придется пересчитать размеры подложки, бортов, царг и перемычек по своей плите.
Примечание
Если вы устанавливаете плиту на готовый стол или просто меняете плиту, то некоторые размеры могут не совпадать, т.к. плиты изготавливаются, как уже говорилось, по разным стандартам. Плиту из ардезии или ЛДСП вы сможете подогнать под требуемые размеры (конечно, в определенных пределах), подрезать лузы, просверлить отверстия, а вот с плитами из других материалов, например из гранита или мрамора, могут быть проблемы.
БОРТ, ОПОРЫ, ЦАРГИ, ПЕРЕМЫЧКИ, ПОДЛОЖКА
Борт бильярдного стола это самая важная его часть. Борт должен быть изготовлен с высокой точностью из дерева твердой породы. Иногда борт делают составным, т.е. выклеенным из нескольких частей, и только верхняя часть делается из твердого дерева.
Несколько слов о материалах.
Хорошим материалом для изготовления борта, да и стола вообще, может служить древесина дуба, бука, ясеня, ореха. Красивые столы получаются также из древесины фруктовых деревьев - груши, черешни. Недорогие, но хорошие столы делают из ольхи и березы. Очень красивые столы получаются из древесины различных экзотических пород. Для борта следует выбирать твердое дерево.
(Хотя в последнее время все чаще стали делать столы из МДФ, я советую ваши первые столы сделать из недорогой, но хорошей древесины.)
На борт стола клеится резина, а после ее прирезки на торцевую поверхность наклеивается кожа толщиной примерно 3 мм. Вместо кожи иногда используют резину.
Теперь о размерах.
Раствор луз в месте закругления резины (самое узкое место "коридора") должен составлять:
для бильярда с шарами диаметром 60.3 мм угловая луза 64-66 мм средняя луза 70-72 мм
для бильярда с шарами диаметром 68 мм угловая луза 72 -74 мм
средняя луза 80-82 мм
Радиусы закругления резины на лузах составляют:
угловая луза R = 12-15 мм
средняя луза R = 15 мм (25 мм согласно некоторым источникам.)
Расстояние от поверхности стола до точки соприкосновения шара с резиной: для бильярда с шарами диаметром 60 мм - 37 мм (мин) - 38 мм (макс) для бильярда с шарами диаметром 68 мм – 42 мм (мин) - 43 мм (макс).
Размеры раствора луз даны для бортов с наклеенной кожей (толщина 3 мм) и прибитой тканью. Обратите внимание на следующее. Коридоры луз могут быть прямыми, а могут быть расширяющимися к лузе. В последние годы большинство изготовителей русских столов делают именно расширяющиеся коридоры. Считается, что шар при этом не "застревает" в устье луз. Кроме того, стенки коридоров, как правило, делают слегка скошенными вниз, чтобы шар не выскакивал при попадании в лузу. Для этого, кстати, сделан скос на внутренней поверхности скобы лузы. Опоры стола обычно делаются составными, т.е. выклеиваются из бруса или доски. Для внутренней части используется простая древесина, для наружной части более ценная. Опора может иметь любую форму, может иметь круглое или квадратное сечение. Все зависит от дизайна стола. На нижнюю поверхность опоры крепится устройство, состоящее из фланца с гайкой, регулировочного винта и подпятника (регулируемая опора). Устройство служит для установки высоты и уровня игрового поля.
Его можно приобрести в специализированных магазинах или изготовить. В конструкции некоторых опор (особенно массивных или квадратных) предусмотрен подвижный кожух в виде втулки или трубы, скрывающий механизм регулировки. Это делается для того, чтобы не нарушать требования дизайна, т.к. тяжелый стол на тонких металлических опорах выглядит не очень красиво. Такой декоративный кожух может быть деревянным или металлическим.
Обычно он имеет цилиндрическую форму, хотя иногда встречаются кожухи, имеющие квадратное сечение.
Царги могут быть прямыми, могут быть фигурными. Изготавливая свой первый стол, не старайтесь сразу сделать что-то исключительное. Главное, чтобы все было сделано правильно и аккуратно. В дальнейшем, приобретя опыт и изучив различные модели, вы сможете делать действительно оригинальные столы.
Перемычки и брус можно изготовить из любого дерева. Подложку проще сделать из ДСП, т.к. этот материал недорог, имеет постоянную толщину и ровную поверхность. Подложка служит для компенсации неровности рамы стола (т.н. подстолья) и для прибивки ткани. Наличие подложки способствует равномерному распределению нагрузки на подстолье. Обычно подложка делается на столах с верхним креплением борта и на столах, не имеющих регулировки положения плит. На столы с толстыми плитами и винтовыми опорами для плит подложку, как правило, не укладывают. В этом случае по контуру плиты крепят рейку, к которой прибивают сукно. Если вы используете плиту из толстой ЛДСП, то подложку можно не делать, хотя она придает конструкции дополнительную жесткость и дает возможность со временем заменить плиту из ЛДСП на плиту из ардезии.
РЕЗИНА, ЛУЗЫ, ТКАНЬ
Существуют разные профили резины, используемой для бильярдных столов. При изготовлении восьмифутового стола (или меньшего) можно использовать пуловскую резину, имеющую обозначение K66, U23 и др. Хотя такая резина чаще используется в столах для пула, но мы встречали ее даже на 12-футовых русских столах. Эта резина относительно недорогая, обладает хорошими игровыми свойствами, а если учесть, что диаметр шара для 8-и футового стола (60.3 мм) ненамного превышает диаметр шара для пула (57.2 мм), то использование такой резины вполне оправдано. Можно использовать резину и с другим профилем, например резину для русских столов, однако в этом случае для изготовления борта вам потребуется специальная фреза. Но для столов 9 и более футов лучше брать специальную русскую резину. На простые столы иногда ставят снукерную резину, имеющую г - образный профиль. Изготовление борта в этом случае упрощается, но я все-таки советую вам использовать пуловскую или русскую резину. Для стола размером 8 футов требуется резина длиной минимум 1050 мм.
Говоря о лузах, мы будем иметь в виду металлическую скобу, на которой закреплена корзина (кожаная или из шнура), хотя лузой также называют вырез в плите игрового поля. Лузы могут крепиться на верхней поверхности борта, могут крепиться в торец борта. Мы, как
правило, используем лузы с верхним креплением (на рис.2.1 показаны без корзин и пелерин).
На мой взгляд, борт с верхним креплением луз проще для изготовления в небольших мастерских и в домашних условиях. Кроме того, при использовании таких луз можно регулировать ширину коридора, т.е. раствор лузы. Вы можете изменять его (на нескольких миллиметров) по своему желанию в зависимости от вашего опыта и мастерства в игре. При серийном производстве бильярдных столов применение луз с торцевым креплением имеет свои преимущества: борт режется под прямым углом, при сборке не нужно регулировать раствор луз.
Лузы можно приобрести в специализированных магазинах. Бильярдное сукно иногда разделяют на "быстрое" и "медленное". Быстрое сукно такое, как "Speedball", "Bossa", "Europool" не имеет ворса и применяется обычно в столах для пула. Лучшей тканью для русского стола считается бельгийская "Iwan Simonis", но для небольшого и недорогого домашнего стола вполне подойдет и более дешевая ткань.
Количество сукна, требуемое для перетяжки, зависит от его ширины. Существует таблица для подсчета, и при выборе и покупке сукна вам смогут подсказать, сколько его нужно для вашего стола. Для 8-и футового стола вам понадобиться примерно 2.6 м сукна при ширине ткани 165 см или 2.4 м при ширине 195 см. Посоветуйтесь с мастером, который будет перетягивать стол.
ДИЗАЙН СТОЛА
Теперь о дизайне бильярдного стола. Ориентируйтесь на свой вкус и возможности. Посмотрите каталоги, посетите соответствующие сайты (я даю несколько ссылок в конце главы), и вы найдете там много интересных дизайнерских решений. Фирмы изготавливают столы на все вкусы -от псевдо примитивных столов в стиле rustic до удивительно красивых столов с изысканной резьбой и потрясающей инкрустацией.
Некоторые фирмы изготавливают (правда, по индивидуальным заказам и в рекламных целях) треугольные, шестиугольные, круглые бильярдные столы. В Интернете вы можете найти фотографии угловых и z – образных столов. Однажды мне пришлось по заказу проектировать стол с криволинейным бортом. Но эти столы на любителя. Попробуйте сначала сделать простой стол, но сделать так, чтобы самим было приятно. Предлагаемый вам для изготовления 8-футовый стол достаточно прост, но не примитивен. Бильярдные столы такого типа охотно ставят дома, на даче и в небольших кафе. Надеюсь, что он вам понравиться.
Удачи!
