Трубогиб своими руками

Работая в гараже, домашней мастерской или на даче, весьма часто приходится решать вопрос сгибания труб по определенной окружности, или превращения ровных стальных полос с полукруглые. Это легко делается с помощью такого устройства как трубогиб, однако покупка заводской модели для домашних нужд может стать недешевым удовольствием. Гораздо выгоднее сделать трубогиб своими руками, с которым вы сможете сгибать трубы до нужных параметров. Самые простые и популярные варианты данного приспособления мы и рассмотрим в этой статье.

Что делают трубогибами


Трубогиб своими руками

Сегодня профильная труба, которая доступна с различными видами сечений, является одним из наиболее востребованных металлических изделий. Она служит для сооружения самых различны конструкций – таких как теплицы, навесы, гаражи, ограждения, для прокладки трубных коммуникаций. И во время работы часто трубу необходимо сгибать – ровно и под определенным углом. И в этом может помочь только специально предназначенное для таких задач оборудование.

Описание работ


Трубогиб своими руками

Чтобы изготовить станок для радиусной гибки профиля (трубогиб), нужны такие материалы: подшипники – 6 шт., двутавровая балка, крепежи, полоса.
Берем болгарку и пилим, чтобы получить необходимые детали.

Трубогиб своими руками

Нужно убрать ребро, чтобы подшипники встали в таком виде, при котором с одной стороны можно было вставить вращающийся вал.

Трубогиб своими руками

Затем нужно все зашлифовать.

Трубогиб своими руками

После этого нужно просверлить отверстия с шагом в 40 мм, с расстоянием между крепежными отверстиями подшипников составляло 80 мм.

Трубогиб своими руками

Теперь следует приварить полосу десятку – мы получим подошву.

Трубогиб своими руками

Далее нужно приварить один двутавр на основание, чтобы он получился неподвижен. На него приваривается гаражная петля, а на петлю – второй двутавр.

Трубогиб своими руками

Трубогиб своими руками

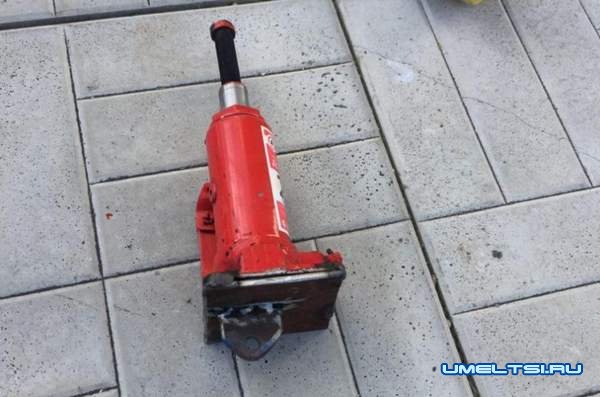

Делается площадка под домкрат. Нужно вырезать петлю и приварить к площадке.

Трубогиб своими руками

Перевернув конструкцию, нужно сделать ответные петли под домкрат, внизу под платформой и на основании. Где уже вынута внутренняя часть двутавра, мы посмотрим дальше.

Трубогиб своими руками

По бокам приваривается полоска, в которой делаются два отверстия. Мы получаем посадочное место под третий вал, с регулировкой.

Трубогиб своими руками

Трубогиб своими руками

После сборки переходим к тестированию.

Трубогиб своими руками

Убедившись, что все функционирует, зашлифовываем.

Трубогиб своими руками

Покрываем краской.

Трубогиб своими руками

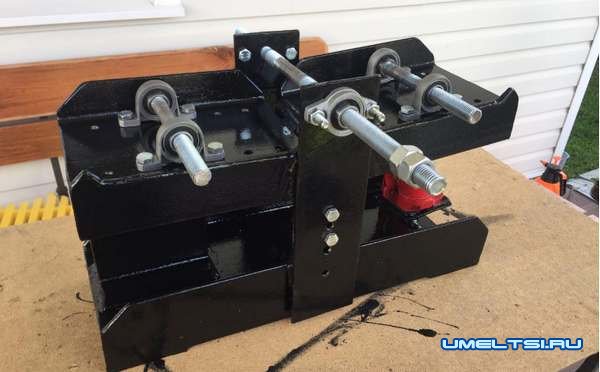

Сборка.


Обзор самых популярных вариантов самодельных трубогибов


Наиболее технологичные и универсальные трубогибы – это модели, которые работают по принципу прокатки.

Именно устройствами такого типа – они зачастую оснащаются электроприводом – пользуются профессионалы, которым постоянно требуется сгибать трубы из материалов разного рода, в частности из нержавеющей стали.

Обзор самых популярных вариантов самодельных трубогибов

Конструкция такого приспособления основана на трех вращающихся роликах, один из них – прижимной. Поскольку давление прижимного ролика постепенно увеличивается, а для каждого нового положения ролика прокатка повторяется, то труба сгибается максимально аккуратно, с очень равномерным растягиванием стенок.

Обзор самых популярных вариантов самодельных трубогибов

Выше мы увидели, как работают тубогибы, где материал протягивается благодаря вращению прижимного ролика. Однако различают устройства другого типа – в них труба двигается за счет того, что вращаются опорные ролики.

Обзор самых популярных вариантов самодельных трубогибов

Здесь установлен винтовой домкрат

Трубогиб электрического или ручного типа с передачей вращения одному ролику имеет ограниченный возможности. Трубогибы с вращающимися обоими опорными роликами отличаются более сложной конструкцией, поскольку вращение передается одновременно на два элемента.

Более удобный вариант, как отмечают многие специалисты, – это трубогиб с нижним расположением прижимного ролика. По отзывам следить за сгибанием труб на такой конструкции существенно проще, трубы на загораживает верхняя несущая конструкция.

Обзор самых популярных вариантов самодельных трубогибов

Трубогиб, в котором установлен электромотор и привод через две цепи

При рассмотрении любого из устройств для гибки труб можно отметить его довольно простую конструкцию, для работы которого использованы расчеты элементарных законов механики. Если нержавеющие, металлопластиковые и другие трубы часто сгибать не нужно, тогда вполне подойдет и устройство с ручным приводом.
