Ремонт бензокосы

Опять износился нажимной выступ механизма удлинения лески у моей бензокосы. Несколько ударов о землю — и леска не удлиняется в автоматической головке.


От корпуса зажимной гайки оттерся колпачок защиты пыльника и выпал сам пыльник. Направляющие шлицы забиты травой и землёй. Не помогает уже размачивание и проворот шпульки вручную...

В магазинах города нет такой маленькой и нужной запчасти. Есть носильная головка в сборе AutoCut С 5-2 за 900 рублей. Цена запредельная...

Очень захотелось сэкономить деньги.

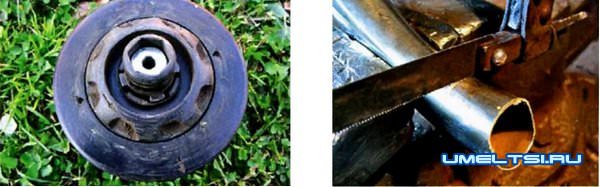

Катушка износилась от долгой работы.

— Давай думай, мозг конструктора! Какие есть варианты? — задался я вопросом к себе с утра.

Первый проект ремонта — припаять новый удлинительный колпачок из капрона или пластмассы.

Ремонт бензокосы

Взял полоску листового металла, зажал её в тисы и нагрел пламенем газовой горелки. Затем приложил с двух сторон одновременно и деталь головки бензокосы, и толстую пластмассовую шайбу. Через 2 секунды сжал их друг к другу и дал остыть. Не припаялось... Какой-то хитрый американский пластик оказался. Не сочетается он с нашим полиэтиленом, полистиролом, поликарбонатом.

Отступил на прежние позиции и повторно внимательно изучил нажимной механизм. Обнаружил зазор, достаточный для второго проекта ремонта.

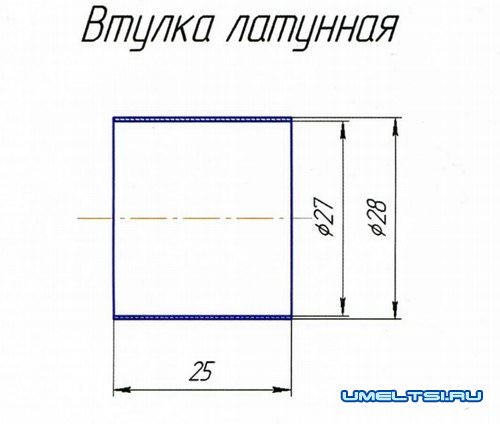

От старого духового инструмента я отрезал кусочек латунной трубки длиной 25 мм с внутренним диаметром в 27 мм. При помощи наждака и напильника зачистил торцы.

Затем лёгкими ударами молотка напрессовал трубку на пластмассовый корпус втулки нажимного механизма.

Ремонт бензокосы

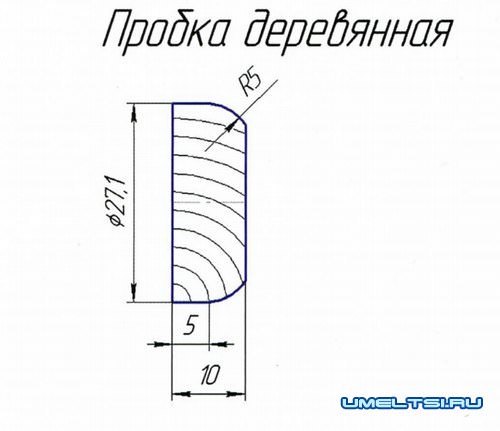

Из берёзовой палки выстрогал пробку длиной 10 мм с наружным диаметром в 27 мм, и тоже запрессовал ее в латунную трубку сверху, до упора во втулку.

Для закрепления конструкции, острым керном накернил трубку по кругу по пластмассе и молотком опрессовал кромку по деревянной пробке.
Для удерживания родного пыльника в шпульке потребовалось зажать её в патроне токарного станка и резцом проточить канавку под стопорное кольцо глубиной 1 мм и шириной в 2 мм.

Ремонт бензокосы

Само стопорное кольцо я загнул на обрезке водопроводной трубы из велосипедной спицы и откусил лишнее по месту.
Затягиваем пассатижами.

Ремонт бензокосы

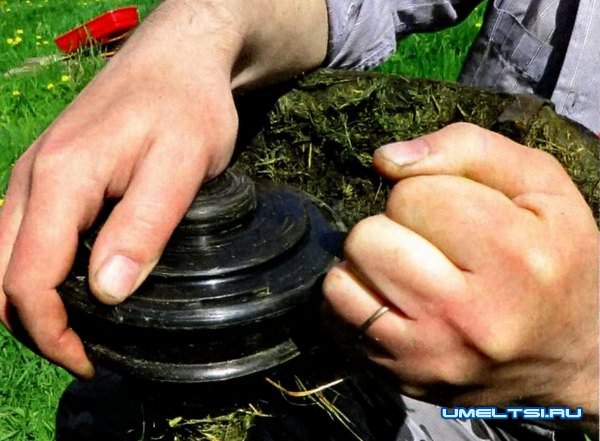

После несложных ремонтных работ установил головку на бензокосу, надел пыльник, заправил леску и вышел в сад на испытания. Всё работает! Как следует! Нажал на обновлённый выступ — леска удлинилась. После покоса пыльник остался на месте. Шлицевые поверхности не забились травой и землёй.


Ремонт бензокосы

Ремонт бензокосы

Удачное решение в течение следующего часа было повторно реализовано на второй изношенной косильной головке. Теперь есть у меня и запасная!

Если посмотреть внимательно прилагаемые чертежи, то можно догадаться выточить из бронзовой заготовки объединённый протез «трубка плюс пробка».

Или даже с защитным колпачком пыльника. Тогда и проточка со стопорным кольцом не понадобится.

Нажимной выступ механизма удлинения лески: чертеж
