Самодельный Kreg Jig

Как-то давно, я уже изготавливал для своих нужд кондуктор под косой шуруп. Со своей задачей он справлялся отлично, но его внешний вид был совсем не презентабельный.
Самодельный Kreg Jig. Кондуктор для соединения косой шуруп


И я решил его немного облагородить
Самодельный Kreg Jig. Кондуктор для соединения косой шуруп


Для изготавливания такого кондуктора мне понадобилось:
1. Стержни термоклея
2. 2 алюминиевые трубки
3. 2 стальных уголка
4. Алюминиевый скотч

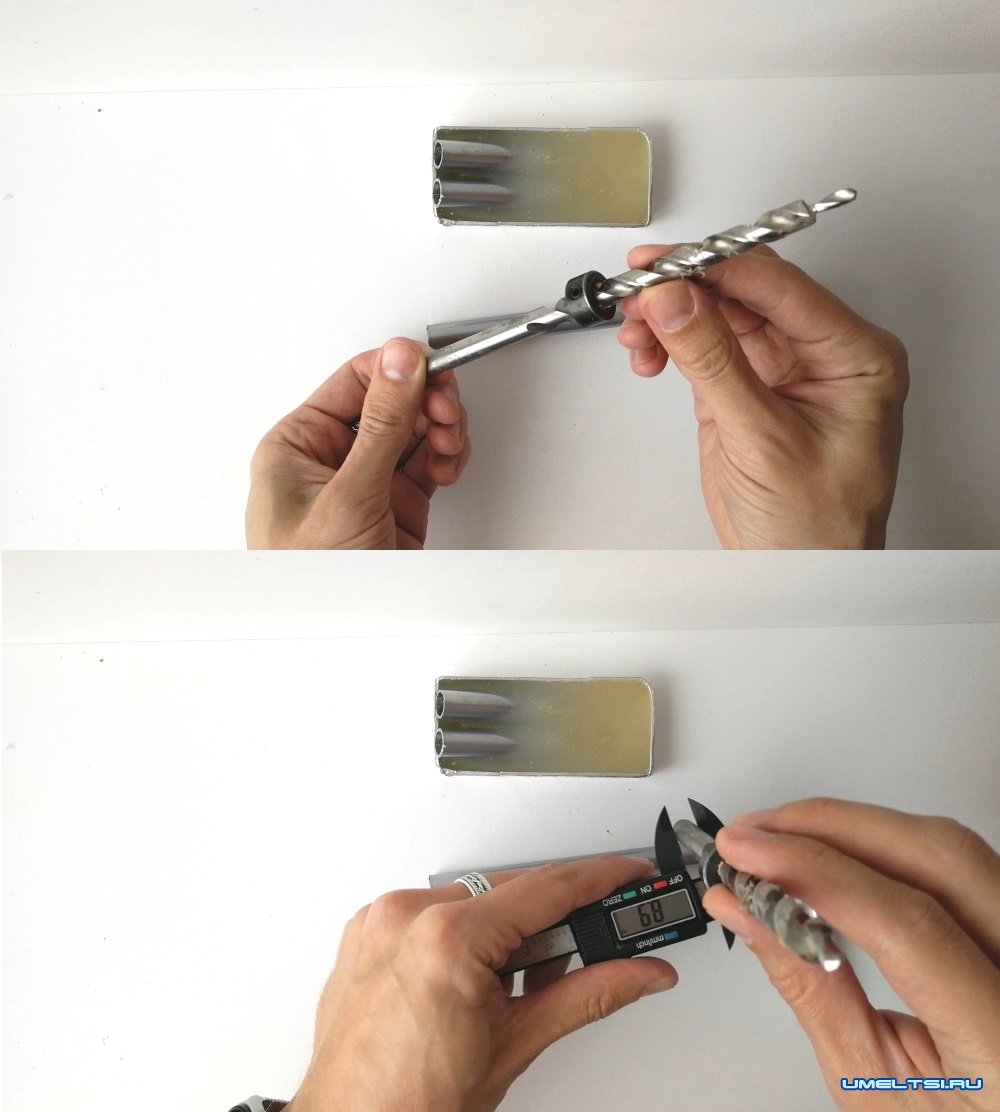

Диаметр сверла 9 мм. Сверло я покупал на Aliexpress.
Самодельный Kreg Jig. Кондуктор для соединения косой шуруп


В строительном магазине искал трубки под это сверло, но они не подходили по диаметру. Были на 8 и 10 мм. И тогда я увидел вот такой кронштейн для полок.
Самодельный Kreg Jig. Кондуктор для соединения косой шуруп


Диаметр трубки подошел идеально. 9.1 мм
Самодельный Kreg Jig. Кондуктор для соединения косой шуруп


Отрезаю 2 трубки нужной длинны. И распиливаю их под углом 75 градусов.
Самодельный Kreg Jig. Кондуктор для соединения косой шуруп


Зачистил и отшлифовал места среза.
Самодельный Kreg Jig. Кондуктор для соединения косой шуруп


Из уголков сделал прямоугольную рамку и обклеил ее алюминиевой фольгой.
Самодельный Kreg Jig. Кондуктор для соединения косой шуруп

Самодельный Kreg Jig. Кондуктор для соединения косой шуруп


Укладываю в форму трубки срезом к нижней части. Нарезал клеевые стержни и уложил их в форму.
Самодельный Kreg Jig. Кондуктор для соединения косой шуруп


Форму поместил на сковороду. Сковороду поставил в духовку на 200 град. Зубочисткой удалил пузырьки воздуха.
Самодельный Kreg Jig. Кондуктор для соединения косой шуруп

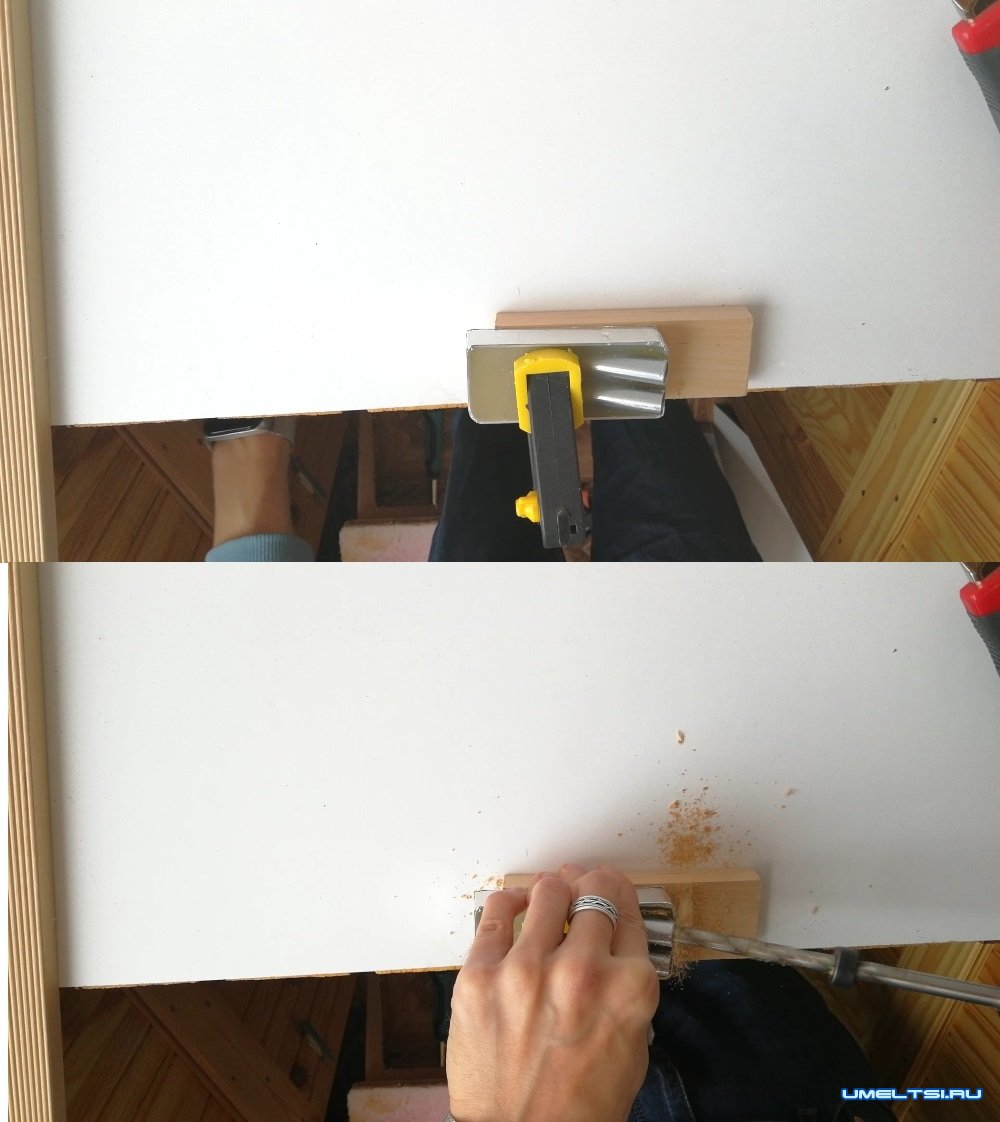

После остывания проверяю его работу.
Самодельный Kreg Jig. Кондуктор для соединения косой шуруп

Самодельный Kreg Jig. Кондуктор для соединения косой шуруп

Самодельный Kreg Jig. Кондуктор для соединения косой шуруп


Более подробно процесс, по изготовлению такого кондуктора, можно посмотреть на видео.
