Мини экскаватор своими руками

Своими пытливыми умами и беспокойными руками народные умельцы постоянно призывают других людей сооружать своими силами разного рода технику, полезную в хозяйстве. Мастера не обошли вниманием и мини-экскаваторы – эти самодельные машины популярны и за границей, и у нас.

Мини экскаватор своими руками на мини тракторе

Самодельные землеройные машины делают по двум основным вариантам конструкции. Первая версия – схема навесной экскаваторной установки на мини-трактор, и вторая – схема автономного мини-экскаватора. Во втором случае экскаватор может быть и самоходным, и прицепным – когда требуется дополнительный транспорт, чтобы доставлять эту машину на место проведения работ.

Мини экскаватор своими руками на шасси

Самым простым и дешевым вариантом является модель мини-экскаватора на основании прицепа. Его конструкция включает несущую раму с колесной парой, с установленным автономным двигателем внутреннего сгорания, гидроприводом и специфическим оборудованием.

Работа с чертежами


Когда у нас уже есть чертежи определенных конструкций, приступаем к составлению сметы. Из нее можно увидеть, насколько много нужно выделить средств, чтобы купить расходные материалы и запчасти для самостоятельного изготовления мини-экскаватора.
Мини экскаватор своими руками

Мини экскаватор своими руками


Конструктивные особенности мини-экскаватора


Неплохое решение – это установка самодельного экскаватора на Т40 или изготовление своими руками из узлов прицепа, с последующей установкой на него двигателя, бака, колесной оси от старого автомобиля. Чтобы обеспечить устойчивость во время работы рекомендуется использовать дополнительные крепления. Два опорных «башмака» не позволят экскаватору опрокинуться – размещенный на шасси от автомобиля, он будет надежно стоять при выполнении работ. При подборе мотора во многих случаях используют различные варианты компактных японских или более дешевых китайских двигателей внутреннего сгорания с мощностью до 15 кВт.
Мини экскаватор своими руками

Мини экскаватор своими руками

Конструкция построена на таких основных элементах:
• несущей раме с гусеницами или в виде экскаватора на автомобильном ходу;
• опорно-поворотной системе;
• гидравлической системе – с насосом, масляным фильтром, баком, ручным рычагом управления, гидроцилиндрами, шлангами;
• двухсекционной стрелой с ковшом.
Мини экскаватор своими руками

Мини экскаватор своими рукамиМини экскаватор своими руками

стрела мини экскаваторастрела мини экскаватора



Гидравлическая система


В заводскую гидравлическую систему входят 4 элемента в виде опорно-поворотной платформы, подъемной стрелы, рычагов управления, ковша. Чтобы получить более простую конструкцию, используются только необходимые части: стрела и опорно-поворотная колонка, которая надежно прикреплена на несущую раму. Любой мини-трактор может служить рамой. Чтобы самостоятельно изготовить узлы, нужно взять 4 гидроцилиндра. Они дадут возможность стреле подниматься и опускаться, делать повороты и управлять ковшом. Это можно делать при помощи гидроцилиндров, которые поднимают кабины грузовых машин советских марок.

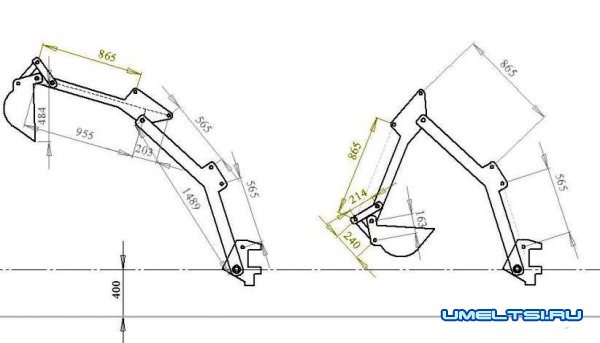

Мини экскаватор своими руками-чертеж

Не стоит тратить время на самостоятельное изготовление цилиндров, так как это сделать практически нереально. Лучше заглянуть в гаражи, на автобазы, и вы точно сможете найти подходящие детали.

Гидравлический привод


Вопрос выбора гидравлического привода упирается только в финансовые возможности мастера, который взялся за сборку мини-экскаватора. Обычно используется шестеренчатый насос, так как он стоит существенно дешевле, чем аксиально-приводной узел. В то же время он имеет простую конструкцию, за счет чего любую неисправность можно легко устранить. Самодельные мини-экскаваторы изготовляются во многих случаях с шестеренчатыми насосами НШ-10 и распределительный узел Р-16А. Для увеличения мощности самодельного прицепного экскаватора часто прибегают к установке сразу двух насосов и распределителей.

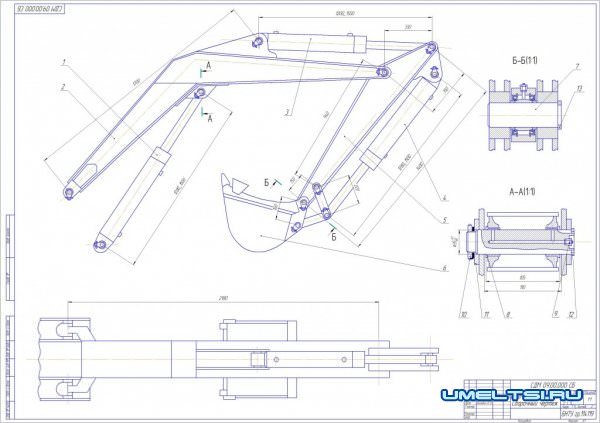

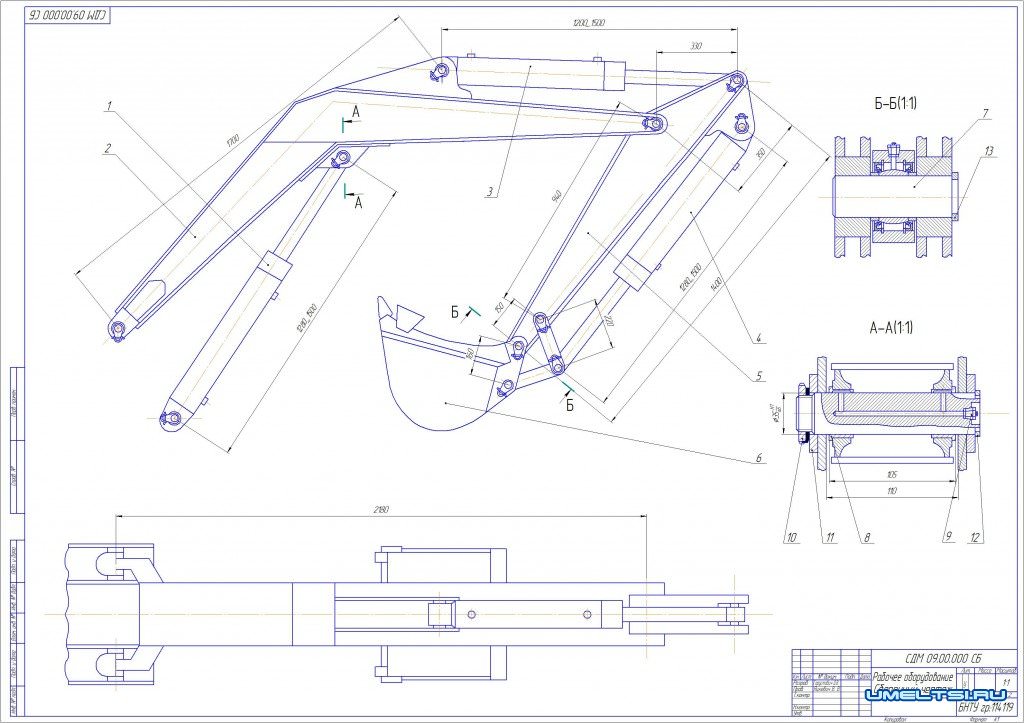

Мини экскаватор своими руками-чертеж

Гидравлический привод

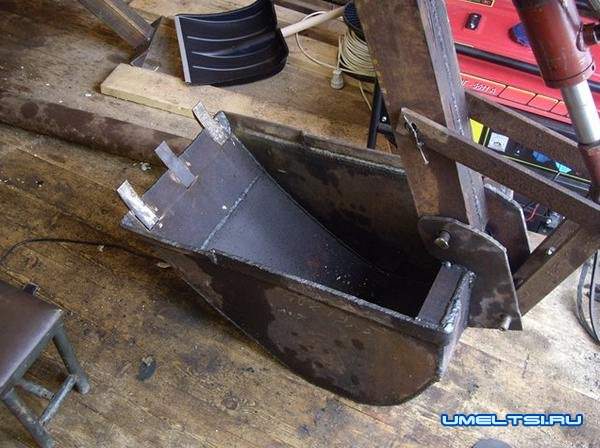

Как изготовить ковш


Ковш является главной рабочей частью мини-экскаватора, на него приходится максимальная нагрузка. Следовательно, он должен быть изготовлен из материала высокого качества. В оптимальном варианте для ковша используется листовая сталь, толщина которой составляет 6–8 мм.
Мини экскаватор своими руками-чертеж ковшМини экскаватор своими руками-чертеж ковш

Важно уделить должное внимание сварке заготовок, предварительно рассчитанных и вырезанных согласно чертежам. В то же время для усиления днища и боковых стенок ковша применяются стальные пластины.
Мини экскаватор своими руками-чертеж ковшМини экскаватор своими руками-чертеж ковш

Для большей функциональности мини-экскаватора стоит на передней части ковша с помощью сварки расположить высокопрочные «клыки» – для этого отлично подойдут «пальцы» гусеничного трактора.

Мини экскаватор своими руками-чертеж ковш

Заключение


Чтобы получить наиболее эффективную модель мини-экскаватора, нужно как следует спланировать весь рабочий процесс, оценить возможности самостоятельного изготовления и покупки готовых частей. В этом случае нужно владеть определенными навыками проведения сварочных, слесарных, токарных, и других работ.
