Печь с варочной плитой из газового баллона

Печь с варочной плитой из газового баллона позволяет обогревать небольшие помещения (подходит для палаток, землянок, зимовья), а также готовить пищу и кипятить воду. Такая печь отличается небольшим габаритам, поэтому ее удобно перевозить, если вы собираетесь отдыхать на пикнике, едете на рыбалку, охоту. С этим устройством вы не останетесь без обеда.


Для изготовления этого устройства нужны такие элементы:
• газовый баллон;
• плита 4–6 мм;
• труба из жести для дымохода;
• профильная труба с прямоугольным сечением;
• арматура.

Какие нужны инструменты:
• сварочный инвертор;
• болгарка;
• линейка;
• маркер;
• молоток.

Пошаговое описание создания своими руками печи с варочной плитой из газового баллона


Сперва нужно взять газовый баллон – здесь мы используем емкость объемом 25 литров. Выбор резервуара зависит от личных предпочтений и места использования печи. Газовый баллон нужно обезвредить – сливаем остатки газа и полностью выкручиваем вентиль. После этого заливаем в баллон воду и несколько раз промываем. Это обязательная процедура, только после этого можно переходить к дальнейшим шагам.

Печь с варочной плитой из газового баллона мастер класс фото 1

Печь с варочной плитой из газового баллона мастер класс фото 2

Печь с варочной плитой из газового баллона мастер класс фото 3

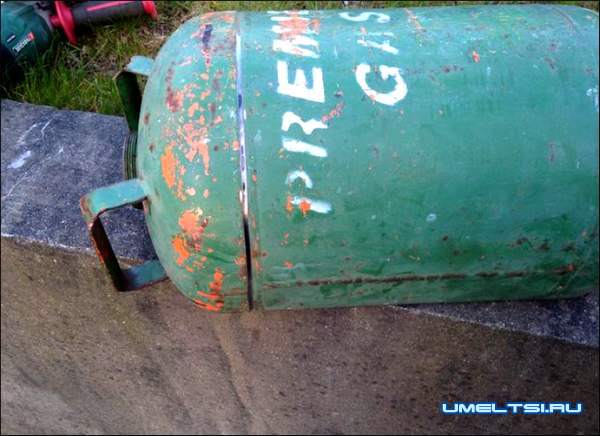

Газовый баллон нужно распилить с торца и пропилить вдоль.

Печь с варочной плитой из газового баллона мастер класс фото 4

Нужно взять листовой металл 2–3 мм, и вырезать торцевую часть.

Печь с варочной плитой из газового баллона мастер класс фото 5

Печь с варочной плитой из газового баллона мастер класс фото 6

В заготовке следует проделать технологическое отверстие и установить дверцу топки.

Печь с варочной плитой из газового баллона мастер класс фото 7

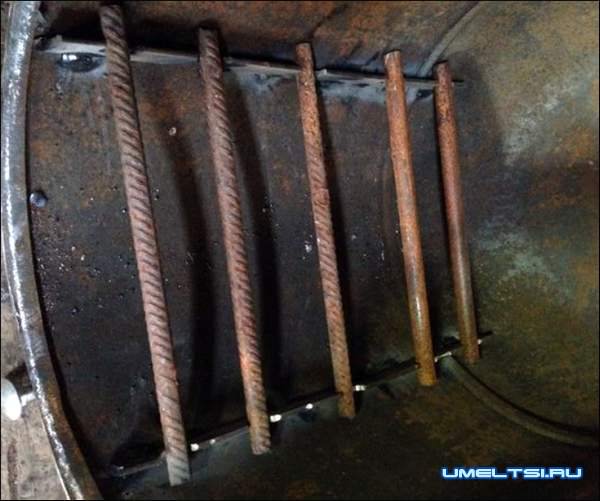

Внутрь камеры сгорания необходимо установить колосниковую решетку, для изготовления которой используется арматура.


Печь с варочной плитой из газового баллона мастер класс фото 8

Печь с варочной плитой из газового баллона мастер класс фото 9

Печь с варочной плитой из газового баллона мастер класс фото 10

Печь с варочной плитой из газового баллона мастер класс фото 11

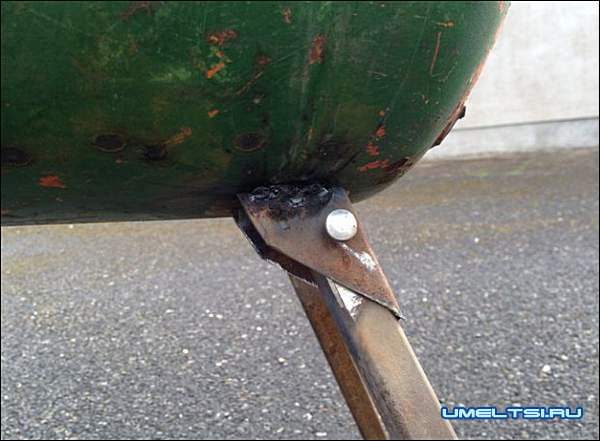

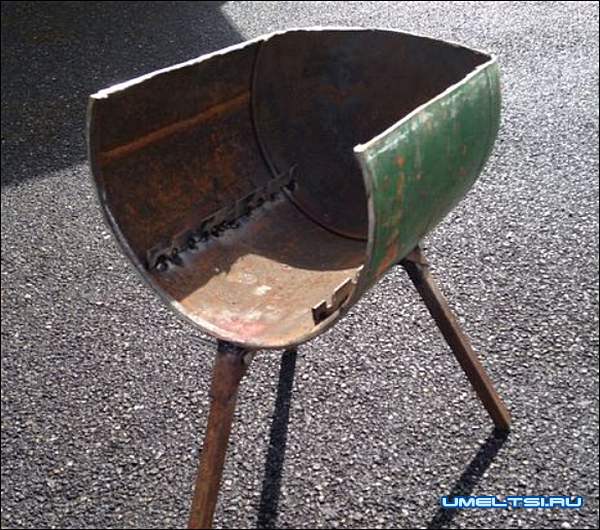

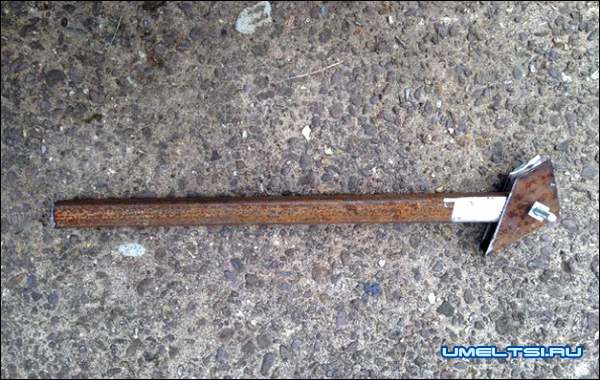

Берем профильную трубу с прямоугольным сечением и из нее изготовляем раскладные ножки.

Печь с варочной плитой из газового баллона мастер класс фото 12

Плита и дымоход.

Печь с варочной плитой из газового баллона мастер класс фото 13Печь с варочной плитой из газового баллона мастер класс фото 13

Печь с варочной плитой из газового баллона мастер класс фото 14

В результате получаем такую печь с варочной плитой, с довольно простой конструкцией. Как отмечалось выше, печь занимает очень немного места, поэтому ее можно без проблем возить с собой на природу.
