Буровая установка

Возникла необходимость монтажа домашнего (автономного) водоснабжения. Наиболее рациональным вариантом посчитал самостоятельное бурение скважины под воду с собственноручным изготовлением установки своими руками (можно было заказать бурение): ведь так не только дешевле, но и намного интереснее.

Двигаясь от простого к сложному, сначала решил изготовить часть рабочего инструмента: ложку и желонку (инструмент для забора грунта из скважины при бурении) и попробовать пройти хоть несколько метров без механизмов.



Буровая установкаБуровая установка


Для бурения в сыром грунте необходима ложка, это и есть основной рабочий инструмент для прохождения суглинка. Прообразом этого инструмента послужила ложка Шитца, только сделать конический стакан не представлялось возможным, поэтому деталь была изготовлена из обычной цилиндрической трубы. В принципе, никаких затруднений такая конструкция стакана в работе по бурению у меня не вызвала, но можно было сделать и еще проще.

Например: взять трубу меньшего диаметра (107 мм), залить ее наполовину бетоном - для утяжеления, а вторую половину использовать как стакан.

Моя ложка состоит из двух частей: стакана (только дно у него вверху) и штанги. Стакан изготовлен из трубы диаметром 130 мм. нижняя кромка его заточена (снята фаска) по внутренней стороне. На боках стакана, в верхней его части, имеются два небольших симметричных окна (отверстия) - для выхода воздуха из стакана при вхождении последнего в грунт. Вторая труба -штанга - имеет диаметр 58 мм, она более длинная и ее внутренняя полость залита бетоном для утяжеления. К верхнему концу штанги приварена скоба для крепления к ней веревки через карабин (чтобы не закручивалась). Ложка имеет вес 24,5 кг.

Буровая установкаБуровая установка

Технология работы ложкой проста. С высоты около двух метров бросаем ложку во влажный грунт. Ложка, врезавшись в грунт, углубляется на несколько сантиметров и при подъеме захватывает заклиненный в ней грунт. На поверхности этот грунт удаляется цикл повторяется вновь. Для более удобного удаления фунта из ложки я использовал саперную лопатку, предварительно заузив ее, обрезав при этом приблизительно по три сантиметра с каждой стороны. Диаметр скважины при работе с такой ложкой получается около 200 мм, и это избыточно, так как обсадные трубы используются в основном диаметром 100-110 мм.

Но если сделать ложку из трубы меньшего диаметра, например 107 мм, как было предложено выше, то и стрелу можно выполнить короче, что особенно важно при работе в тесных помещениях.

Продолжая «черпать» грунт и углубляясь, доходим до настолько влажного участка, где грунт начинает «выскальзывать» из стакана, поскольку он там почти жидкий. Тут необходимо использовать другой инструмент - желонку.

Желонка изготовлена из той же трубы диаметром 150 мм. что и ложка. В нижней части она имеет двухлепестковый инерционный клапан с резиновым уплотнителем для поднятия разжиженного водой грунта.

Буровая установкаБуровая установка

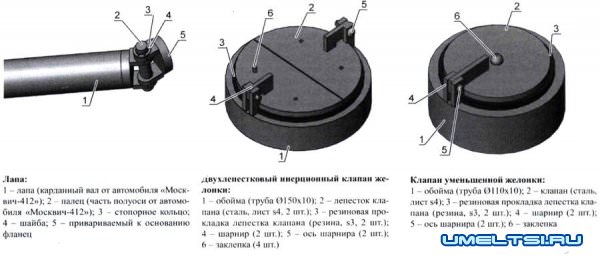

Корпус двухлепесткового инерционного клапана имеет такой же наружный диаметр, что и желонка - 150 мм, только толщина стенки у него 10 мм (в дальнейшем, чтобы не искать подходящую трубу с толстыми стенками или не заказывать корпус токарю, просто внутрь трубы вставил изготовленное из прутка диаметром 7 мм кольцо, приваривал его и обточил углошлифовальной машинкой). Нижняя внутренняя кромка корпуса (трубы) клапана заточена (выполнена фаска) для лучшего вхождения желонки в грунт. Лепестки вырезаны из стального листа толщиной 4 мм. В результате при сбрасывании желонки в скважину лепестки, попадая в разжиженную грунтовую массу, открываются пропуская разжиженный грунт, а при начале вытаскивания желонки клапаны закрываются.

Подняв желонку, содержимое выливают через ее верхнее отверстие. Процедура повторяется до очищения скважины, или выработки зумпфа. Вес такой желонки с клапаном составил 17,3 кг, а без клапана - 11,3 кг.

Вторую желонку я изготовил меньшего диаметра, для того чтобы можно было сравнить производительность, а также разницу в объеме извлеченного из скважины грунта. А так как в основном для обсадки скважин используется недорогая полиэтиленовая труба наружным диаметром 107 мм, а скважина большего диаметра для домашних нужд нужна очень редко, извлеченного грунта будет намного меньше, поэтому предпочтительнее использовать этот диаметр - объем работ значительно уменьшится.

Как видно из рисунка, клапан второй желонки проще в изготовлении из-за меньшего диаметра используемой трубы.

Для прохождения твердых пород применил тяжелый лом. Плита крошится ломом и с добавлением воды «выбирается» желонкой. Однако мне такой слой, к сожалению, (а скорее, к счастью), не попадался.

Изготовив такое несложное приспособление и приобретя длинную капроновую веревку (ее длину с небольшим запасом можно установить, опросив соседей о глубине их пробуренных скважин), установив треногу со шкивом, закрепленным на вершине этой треноги, попробовал «пробурить» грунт. Но из-за того что инструмент входил довольно плотно, его было затруднительно вынимать (отрывать от грунта), и работа по бурению становилась очень тяжелой. Сокращать же глубину входа инструмента в грунт путем снижения веса инструмента не имело смысла, так как заглубление ложки было оптимальным и составляло около пяти сантиметров. Отрывая от липкого грунта инструмент каждый раз и поднимая его раз за разом, довольно быстро устанешь.

Тогда для облегчения работы было решено сделать из подручных материалов простой подъемник. Собрав все то, что имелось подходящее на тот момент в гараже, и прикупив недостающие детали, собрал сам бурильную установку.

С бурильной установкой работа пошла легче и производительнее: «врезавшуюся» в грунт ложку установка довольно легко отрывает от основного пласта и поднимает на поверхность. Очистив ложку и опустив ее вновь на дно скважины, взявшись за веревку, опять поднимаю ее приблизительно на два метра и бросаю.

Раму основания бурильной установки сварил из труб квадратного сечения 50*50 мм, треугольное же основание крепления стрелы - из стального уголка № 7.

Стрелу изготовил из стальной водопроводной трубы диаметром 107 мм. Нижней частью она вставляется в трубу с толщиной стенки 10 мм и имеющей внутренний диаметр 110 мм.

В верхней части стрелы расположен блок со шкивами (от генератора какой-то сельскохозяйственной машины), имеющими наружный диаметр 100 мм. Шкивы, для придания им большей «свободы», установил без подшипников - просто на стальной вал со смазкой. К каждому шкиву приварил ограничительную скобу, изготовленную из стального прутка диаметром 9 мм. Эта скоба не позволяет веревке с него соскальзывать.

Для большей «устойчивости» мачты пришлось позднее, уже при эксплуатации. приварить вертикально три плотно прилегающих опорных уголка № 5. Также выяснилось, что мачта начала потихоньку прокручиваться вокруг своей оси, и в результате к стреле приварил стопор в промежутке между опорными уголками.

В качестве опорных лап использовал два карданных вала от автомобиля «Москвич-412». На этих валах предварительно были сняты все крестовины. Один конец вала крепится к станине, а второй - фиксируется в грунте. А именно, через вилки карданной передачи в грунт вбивается труба наружным диаметром 27 мм. Третья точка фиксации расположена на основании установки - это приваренная к станине обрезанная вилка карданной передачи все с того же автомобиля «Москвич-412», через которую вбивается в грунт труба. Опорные лапы имеют некоторую степень свободы в горизонтальной ппоскости: из-за того, что крепление вилки карданов было переделано. Вместо крестовины использовал пальцы - взял обрезки полуосей заднего моста автомобиля «Москвич-412». Так как полуоси выточил под небольшой конус, они хорошо загоняются в проушины вилки карданного вала до отсутствия люфта. С более толстой стороны этого пальца приварил шайбу для «пущей» надежности, а с тонкой стороны в отрезке полуоси углошлифовальной машинкой выбрал паз. В этот паз вставил стопор ные кольца крестовины автомобиля УАЗ и проложил шайбы, и таким образом палец зафиксировал в отверстии крестовины.

Лебедка установки состоит из редуктора с червячной передачей; трехфазного электродвигателя мощностью 2.2 кВт, имеющего 1000 об/мин. и катушки для веревки.

Катушку для наматывания веревки сделал следующим образом: на стальную ось диаметром 30 мм приварил стальную водопроводную трубу диаметром 78 мм. К этой трубе по концам приварил по четыре спицы из 15-дюймовой стальной водопроводной трубы с каждой стороны, к которым, в свою очередь, приварил стальной пруток диаметром 10 мм. Конструкция катушки балансируется приблизительно (на глаз), так как скорость вращения небольшая и устанавливается на двух подшипниках на концах оси. Подшипники использовал закрытые, шариковые 30*63*15 мм. они установлены в опорные самодельные корпуса. А именно: берется стальная полоса шириной 20 мм и толщиной 3-4 мм, изгибается в кольцо, соответствующее наружному диаметру подшипника. К концам привариваются проушины под стягивающий болт. В дальнейшем эта полоса приваривается к стальному уголку № 3, в котором просверлены два отверстия диаметром 10-11 мм для крепления изготовленного опорного корпуса к станине.

Таким образом, катушка крепится к станине. На оси катушки, для упрощения конструкции я не использовал кулачковую муфту для сбрасывания инструмента, так как в дальнейшем планировал использовать установку как подъемник грузов. А еще и потому, что была применена веревка, при помощи которой можно было работать руками. По окончании работ веревка снималась и применялась на других работах.

Редуктор использовал червячный с передаточным соотношением 1:40. Он имеет возможность стопорить ведомый вал при отсутствии вращения ведущего вала, тем самым не давая прокручиваться катушке с веревкой.



Между собой двигатель с редуктором соединены цепной передачей. На двигателе установлена звездочка z1 = 11 зубьев от мотороллера «Муравей», на редукторе установлена звездочка z2 =17 зубьев с таким же шагом, от отслужившего свое мотоцикла. Вторая ступень цепной передачи, передающая вращение от вала редуктора к барабану с веревкой, состоит из: ведущей звездочки z3 =11 зубьев (все от того же мотороллера), установленной на валу редуктора: ведомой звездочки z4 = 19, зубьев установленной на валу барабана для веревки, все с тем же шагом 12,7 мм под цепь с мотороллера «Муравей». Все звездочки, кроме z4, приварены к фланцам и установлены на валах. Звездочка z4 установлена на шпонку непосредственно на вал катушки.

Бурильная установка может быть легко разобрана, перенесена и установлена в помещении, где необходимо произвести бурение (например, я бурил у себя в гараже). А если стрелу сделать короче, то можно работать и в более низком помещении (в подвале или погребе).

Так как установка по прямому назначению в хозяйстве используется не часто, то можно приспособить ее еще и для других работ, например: эксппуатировать как подъемник, дпя погрузки-разгрузки стройматериалов или при ремонте техники; поднимать ипи опускать корнеплоды в погреб или подвал. Еще можно использовать ее отдельные агрегаты: лебедку - для культивации огорода, предварительно сняв стрелу и лапы; веревку - по хозяйству.

Многие застройщики при возведении небольших домов и построек применяют столбчатые фундаменты или ставят дома на сваях: для их изготовления прямо на месте строительства возможны бурение и заливка свай (вертикальное отклонение при таком бурении минимально).

Да и в разобранном виде бурильная установка вместе с инструментом много места в гараже или сарае не занимает.

д.СЛОНОВ, село Родино, Алтайский край
