Конструкции окон
Квартирный вопрос /14-июл,2010,17;07 /
35160

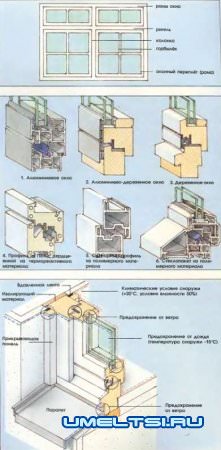

Третьим элементом являются колонки, которые делят ширину оконной рамы и ригель, делящий высоту оконной рамы (когда-то называемый горизонтальным импостом или средником). Ещё имеются горбыльки; они делят ширину и высоту оконного переплёта и делают возможным закрепление стёкол. Выбирая вид окна, инвестор должен поставить себе вопрос, из какого материала они должны быть изготовлены - из дерева, пластика или металла. Разница в качестве не очень большая - это касается также старых деревянных окон, которых на рынке около 40%. Обычно эти окна сделаны из отечественных сортов дерева - сосны, ели, пихты, лиственницы или дуба, часто дополненные элементами дерева субтропических лесов. Для лучшего использования материала профили деревянных окон часто имеют форму плиток.
Окна как элемент наружной стены здания отделяют пространство и климатические условия от внутренней части дома. В то время, как воздух внутри здания имеет высшую температуру и влажность, снаружи всегда надо считаться с ветром и дождём. На нижнем рисунке красной линией обозначено пространство, где царят условия, соответствующие внутренней части здания. Вдоль синей линии элементы конструкции подвержены действию воздуха наружного окружения. Эта линия обозначает положение всех элементов ущельняющих окно.
Постройка окна зависит от его функции
Инвесторы могут выбирать из следующих видов окон: окна одинарные, окна комплексные и стекло-пакеты. Одинарные окна состоят из одной рамы и одного или нескольких расположенных по очереди оконных пролётов. Застекление состоит из нескольких стёкол из изолирующего стекла. Из требований к параметрам теплоизоляции вытекает, что одинарное застекление окон уже недопустимо. Комплексные окна состоят из двух оконных пролётов, которые при необходимости - например, для мытья - могут быть разделены. Окна с двойным стеклопакетом состоят из двух одинарных окон с независимыми друг от друга оконными проёмами. Гарантия надлежащей тепловой, солнечной и акустической изоляции требует использования соответствующих стёкол.
Четверть окна - строительный элемент в пределах оконного откоса, имеющего форму выступа. С технических причин не производится уже когда-то популярных четвертей наружных. В окно должно попадать как можно меньше дождя и солнечных лучей, для этого оно должно быть отодвинуто по отношению к наружной поверхности фасада на самое малое 10-15 см. От недавного времени всё больше говорится о циркуляции тепла внутри стены, образованию изотермической линии. Самое главное значение имеет изотерма 10°С, предназначенная в нашем случае для температуры воздуха внутри здания 20°С и влажности воздуха 50%, при предположению, что температура снаружи составляет - 15°С. Изотерма определяет пространство, где может возникать роса из конденсирующегося пара, содержащегося в тёплом и влажном воздухе, движущимся наружу. Если эта линия совпадает с поверхностью строительного элемента, возникает опасность его замочения. В сравнению, базирующимся на выше приведённых основаниях (средний рисунок), четверть наружного окна выглядит значительно хуже.
Способ и направление движения оконного переплёта показаны на рисунках внизу. Из этих примеров вытекает, что не всегда то, что практично, может считаться красивым.
Схемы и чертежи окон
