Установка розетки в бетонную стену

Если вы делаете проводку в доме и собираетесь установить розетку, то давайте рассмотрим, как это правильно делать, и что для этого необходимо иметь? Также стоит остановиться на том, какие есть варианты монтажа розетки в бетонную стену. Предполагается, что прокладка проводов будет внутренняя, а сама розетка будет размещаться в подрозетнике. Статья подготовлена при поддержке отечественного производителя розеток и выключателей LK60 - компании LK Studio.



Необходимые инструменты


Перед тем, как описать сам процесс, стоит остановиться на том, какие инструменты и материалы необходимо иметь для выполнения всей процедуры. Перед началом работ нужно иметь:



● любой маркер или карандаш, при помощи которого можно сделать разметку на бетонной стене;
● измерительная линейка, достаточно обычной, даже небольшой по длине, если вы планируете делать установку лишь одной розетки, и большую, если речь идет о блоке розеток;
● уровень, здесь подойдет лазерный или пузырьковый, если вы занимаетесь установкой блока (для установки отдельной розетки это не обязательно);
● мощная дрель со специальной насадкой коронка по бетону, рассчитанной для этих целей. Если такой насадки нет, то процедуру проделывания отверстия в бетонной стене можно выполнить при помощи «болгарки». Некоторые мастера проделывают такую процедуру перфоратором;
● молоток и зубило, они необходимы для доработки краев при подгонке отверстия;
● любой нож, можно даже небольшой по размерам;
● плоскогубцы и кусачки;
● отвертка, по размерам подходящая под винтовые соединения на механизме розетки;
● сам подрозетник (с его помощью в бетонной стене обеспечивается жесткое крепление розетки или выключателя), здесь будет лучше, если он будет изготовлен из пластика, такое изделие долговечнее;
● качественная розетка, включающая механизм, систему крепления к подрозетнику, лицевую панель и рамку для придания эстетического внешнего вида изделию;
● дополнительные кабели и провода, если речь идет о необходимости удлинения проводки при подключении блока;
● замазка для закрепления подрозетника в проделанном в стене отверстии;
● прибор для определения напряжения.

Если у вас все это есть, то можно приступать к установке розетки.


Сам процесс монтажа и выбор розетки мы будем рассматривать на примере качественного отечественного изделия, производства компании LK Studio. Хорошим вариантом является электрофурнитура серии LK60 от этого бренда. Как раз здесь применяются пластиковые подрозетники для внутренней проводки.


Разметка под розетки в бетоне


Несколько слов стоит сказать о разметке. Она будет вам особенно необходима, если вы планируете установить сразу целый блок. При монтаже единичного изделия она носит обычный характер, т.е. для удобства. Однако в ситуации обустройства нескольких розеток в одном блоке, вам будет необходимо использование уровня, чтобы в конечном счете все выглядело эстетично.



Сверление отверстия

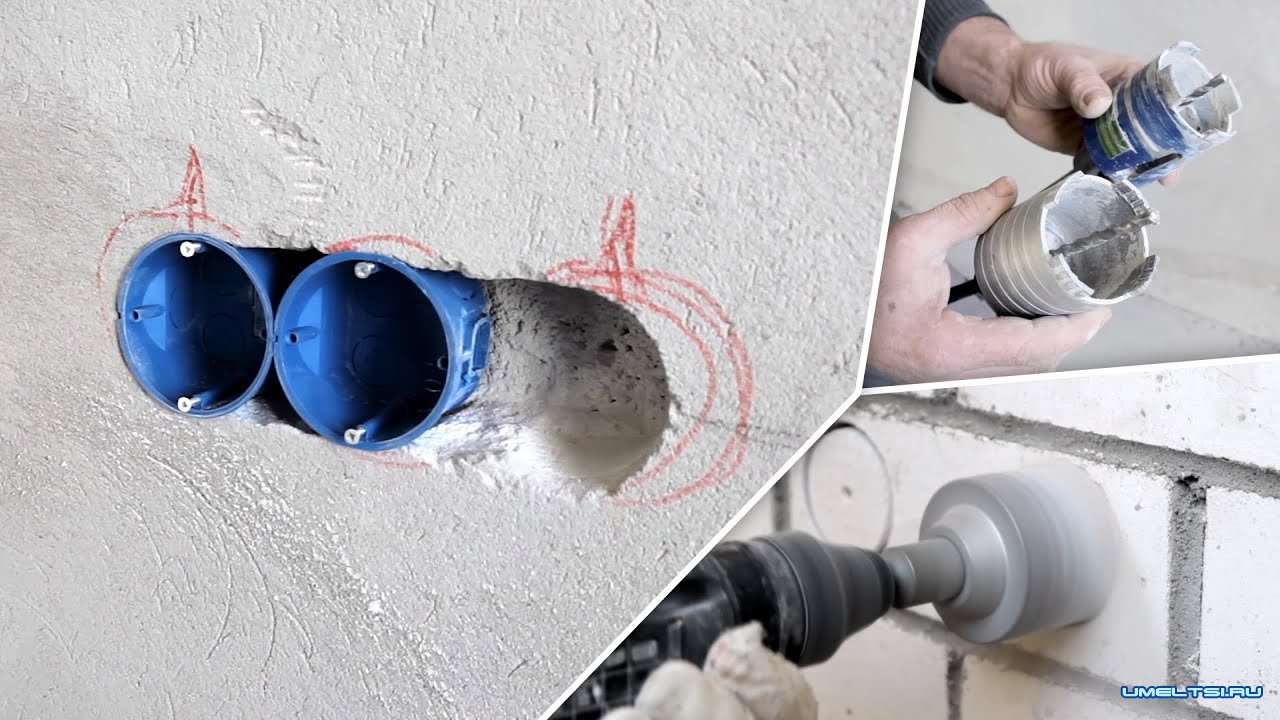

Чтобы сделать отверстия для подрозетников в бетонной стене, можно использовать несколько способов. Их выбор в основном будет зависеть от наличия у вас инструментария, а также материала, из которого изготовлены стены.



● Мы будем рассматривать самый трудный вариант, бетонные стены.
● И так, сделать отверстие можно при помощи следующих методов:

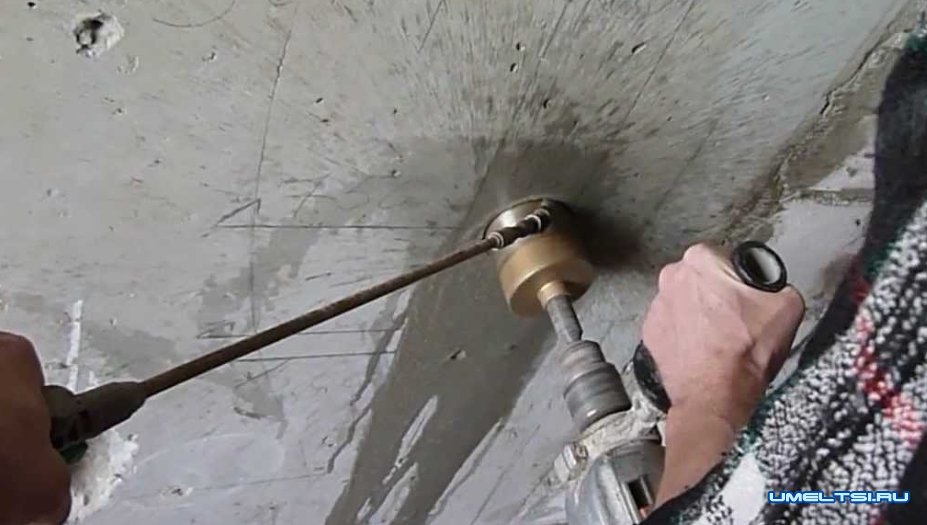

● с применением коронки для сверления по бетону, здесь вам необходимо отметить центральную точку (центр окружности), вокруг которой будет образовываться отверстие. Если бетонная стена особенно прочная, то место сверления необходимо периодически поливать водой;
● сверлом и дрелью, это долгий процесс и более трудоемкий по сравнению с предыдущим. Высверливаются дрелью на нужную глубину отверстия по окружности, а затем в ход идет зубило и молоток;
● с использованием перфоратора, тут также конечное оформление отверстия в стене производится с помощью зубила, хотя аккуратно эту часть работы можно сделать и самим перфоратором;
● с применением болгарки, здесь не получится в стене сделать круглое отверстие. Вы делаете пропилы по касательной окружности, в результате у вас получится скорее многоугольник (четырехугольник в самой простой ситуации). Такая форма не является проблемой, ведь саму установку подрозетника можно завершить при помощи раствора. Он заполнит образовавшиеся пустоты;
● комбинации разных инструментов, это будет особенно актуально для тех ситуаций, когда ставятся розетки в бетонной стене особой прочности. Тут подойдет периодическая смена коронки, перфоратора и даже дрели. Таким образом часто удается сделать всю работу быстрее и проще.

В любом случае, после установки подрозетника он должен несколько свободно размещаться в отверстии. Далее его следует закрепить при помощи раствора.


Подогнать размер под подрозетник


При установке розетки, подрозетник в стену крепится при помощи гипсового или цементного раствора. Если отверстие получилось большего размера, то пустоты заполняются при помощи этого же раствора. Установленный подрозетник наружным краем должен располагаться на одном уровне с поверхностью стены.



При его размещении необходимо вывести провода через отверстия до того, как вы закрепите раствором установочную коробку в отверстии стены. Далее к этим проводам будет подсоединяться механизм самой розетки.


Углубить розетку в стену


После того, как раствор окончательно застынет, а на это потребуется несколько часов, можно уже заниматься установкой розетки. Также следует учитывать, что сам механизм должен быть защищен от строительной пыли, поэтому окончательный монтаж следует производить тогда, когда были полностью окончены все облицовочные работы в помещении. Другими словами, в момент, когда не предполагается больше появления пыли.


Если вы сделали уже установку розетки в стену, но вам еще понадобится проведение каких-то облицовочных или других работ, в том числе и на стене, то саму розетку следует защитить от пыли. Для этого подойдет заклеивание ее защитной пленкой или специальным строительным скотчем. Для этих целей подойдет и обычный скотч, однако вы должны понимать, что он может бесповоротно испортить новые обои.



И так, чтобы установить саму розетку в бетонную стену, вам необходимо углубить сам механизм розетки в коробку подрозетника. Затем его следует закрепить. В случае изделий серии LK60, это можно сделать как стандартным способом на распорные лапки, так и при помощи винтового крепления к самой установочной коробке. В нашем случае подойдет второй вариант. Перед установкой следует предварительно присоединить провода к клеммам механизма розетки.


Подключить проводку

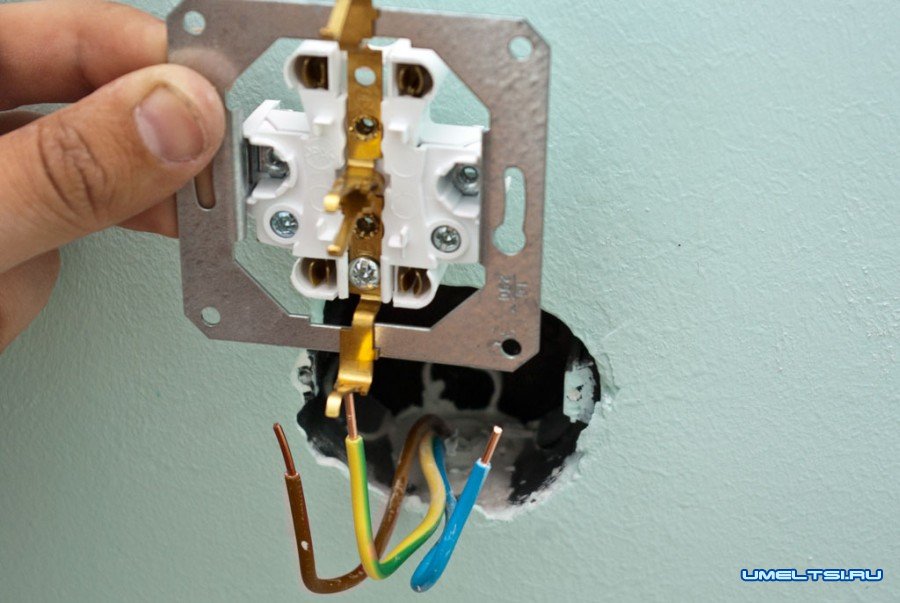

Подключение проводов к клеммам один из важных пунктов при установке новой розетки. Процедура при этом будет выглядеть следующим образом:



● вам необходимо перед началом этих работ убедиться, что линия обесточена. Для этого переведите автоматический выключатель в положение отключения, или выключите подачу электроэнергии на провода другим, имеющимся у вас способом;
● убедиться в отсутствии фазы при помощи индикатора;
● сети могут иметь два провода (стандартный вариант), а могут иметь три провода, сразу проложенных в стене. Третий провод, это заземление. Его необходимо закрепить на заземляющей клемме в розетке, которая рассчитана на соединение 2К+3. При этом нельзя перепутать между собой контакты. Если у вас есть сомнения, то лучше проверить все провода еще раз индикатором. Как правило, и по стандартам требуется установка желто-зеленого кабеля на заземление;
● на концах проводов, выходящих из стены, вы снимаете ножом часть изоляционного материала, примерно 1.5 сантиметра длиной;
● загибаете кольцеобразно оголенный провод, если речь идет об одножильном проводе. Если провод многожильный, то можно контакты сделать в виде латинской буквы «V»;
● продеваете оголенную часть проводов к соответствующим контактам;
● закрепляете плотно их к контактам, и при помощи винтового соединения зажимаете.

После закрепления проводов, вы вталкиваете механизм в глубину так, чтобы он позволил свободно разместиться остаткам проводки. Если таких остатков слишком много, часто помогает их аккуратное вталкивание внутрь линий их пролегания. Сам механизм необходимо закрепить на распорные лапки, которые затягиваются до плотной фиксации при помощи винтов. В современных розетках все чаще используется крепление механизма непосредственно винтами к самому подрозетнику.



В итоге у вас должна быть установка механизма розетки с фиксацией к подрозетнику. При этом провода закреплены в соответствующих клеммах.


Некоторые изготовители электроустановочных изделий практикуют вместо винтового клеммного соединения контактов специальные зажимы. Такие зажимы плотно прижимают провода к контактам, обеспечивая хорошую токопроводимость. Главное достоинство именно зажимного метода в увеличении быстроты монтажа розетки. По функциональности и зажимы, и винтовое крепление одинаково хорошо себя проявляют.


Монтаж розетки


Осталось окончательно смонтировать розетку, а точнее ее последнюю часть – переднюю панель и рамку. Лицевая панель и рамка представляют собой отдельные изделия, однако крепятся они последовательно.


Для окончательной сборки розетки, вы приставляете рамку к стенке, а затем вставляете в гнездо лицевую панель так, чтобы она также фиксировала и саму рамку. После того, как вы закрепляете лицевую панель винтами к механизму, изделие может считаться полностью закрепленным и готовым к эксплуатации.


Если говорить о розетках серии LK60 компании LK Studio, то последний штрих всего процесса работы можно сделать особенным. Речь идет о выборе как самой лицевой панели, так и рамки. Мало того, что их можно подобрать разными по цвету (можно и одинаковыми), так еще есть возможность вариативности по материалу изготовления и дизайну. Под материалом понимается не только пластик, но и закаленное стекло, дерево или отполированный алюминий.
