Установка кондиционера своими руками

О лето красное, любил бы я тебя если б не..... жара, да такая что не продохнуть. И как бы не было жалко денег, но здоровье важнее, некуда деваться приходится покупать кондиционер. Стоимость такого агрегата не маленькая и чтобы хоть на чем нибудь сэкономить предлагаю установить кондиционер своими руками. Не такой страшен черт как его рисуют, если придерживаться инструкции то все у вас получится.


Приступим к установки кондиционера своими руками

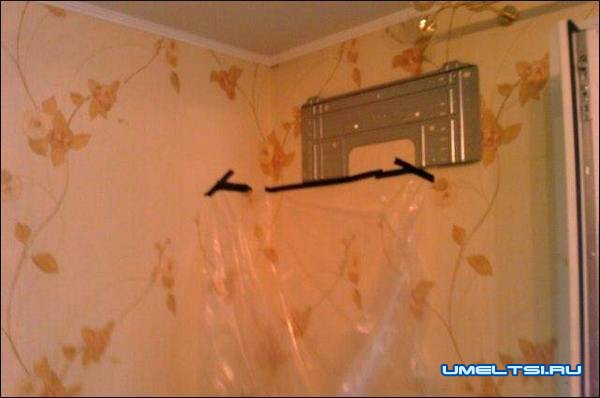

Шаг 1. Первым делом в стене прикрепим монтажную пластинку. При установке используем уровень, чтобы в итоге кондиционер висел строго по горизонтали, в ином случаи образующийся в блоке конденсат будет заливать стену, а не выливаться на улицу

Установка кондиционера своими руками

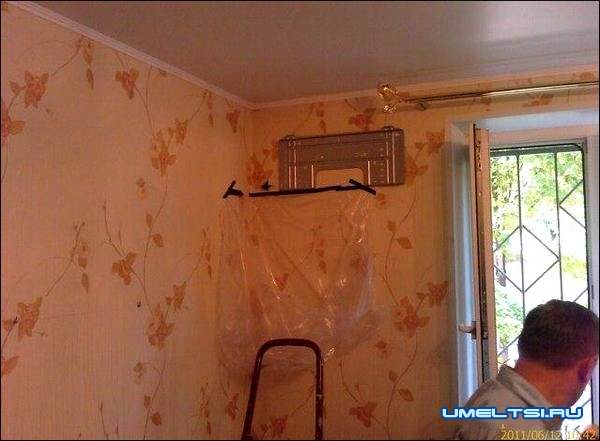

Шаг 2. На стене чертим разметку для проема в стене. Немножко ниже нее прикрепим полиэтиленовый мешок чтобы не испортить и не запачкать обои во время бурения.

Установка кондиционера своими руками

Шаг 3. Обои немного подрежем, что бы во время сверления их не содрало или не порвало.

Установка кондиционера своими руками

Шаг 4.Сверлим дыры при помощи перфоратора. В моем случаи я использовал бур 34мм. диаметром (так как кондиционер небольшой и в большой дыре нет необходимости.) Во многих случаях используется бур диаметром 55мм.

Установка кондиционера своими руками

Если заранее предусмотреть и поддерживаться моих советов, то особо убирать не придется стены останутся чистыми да и пыли немного.

Установка кондиционера своими руками

Шаг 5.под полок находящийся снаружи размещаю, а затем устанавливаю кронштейны.

Установка кондиционера своими рукамиУстановка кондиционера своими руками

Шаг 6. Подготовим трассу. Для этого возьмем пару труб из меди нужного диаметра обернутые в изоляцию - Термафлекс. В пучке имеется кабель межблочного соединения для передачи тока с внутреннего блока к наружному и обратно.
Траса должна быть обвернута в тефлоновую ленту это поможет проще проходить через отверстие в стене и в дальнейшем будет защищать от влаги, тепла, мороза.

Установка кондиционера

Трасса готова.

Установка кондиционера

Шаг 7. При помощи кронштейнов устанавливаем наружный блок монтируя их четырьмя болтами диаметром 13 с шайбами и гайками.

Установка кондиционера

Шаг8. Здесь без помощника не обойтись пока вы монтируете блок второй протягивает трассу в проем и готовит ее установить к блоку с наружи.

Установка кондиционера

Все что нам нужно уже присоединено к наружному блоку.

Установка кондиционера

Шаг 9.Переходим к внутреннему блоку. К нему присоединяем трубки из меди, присоединяем трубку для дренажа с просунутой в стене металлопластиковой трубой диаметром 16мм которая будет служить для вывода конденсата с внутреннего блока. Между блоками монтируем межблочный кабель в направлении от наружного, а внутреннему.

Установка кондиционера

Шаг 10. Когда блоки соединены медным трубками, приступаем к вакумированию контура. Оно делается для проверки герметичности и удаления влаги из контура, так как влага губительно воздействует на внутренние части кондиционера, и в первую очередь, компрессора и масла, находящегося внутри блока. Подсоединяется манометрический коллектор одним концом к вакуумному насосу, а другим концом к сервисному штуцеру на наружном блоке кондиционера. Вакумировать необходимо 10-20 минут в сухую погоду.


Установка кондиционера

Так выглядит двухступенчатый вакуумный насос.

Установка кондиционера

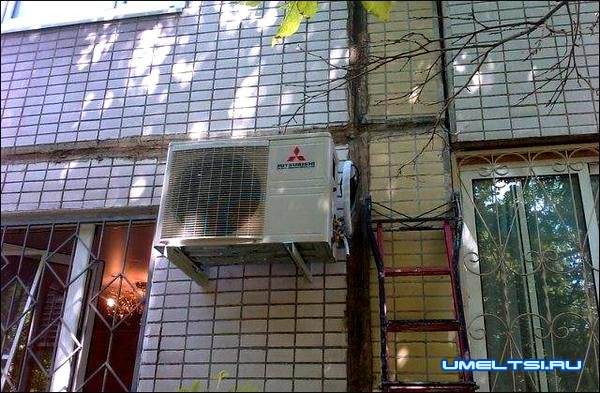

Полностью вмонтированный и готов к использованию наружный блок нашего поставленного вручную кондиционера.

Установка кондиционера

Если захотите для безопасности, снаружи на кондиционер можно поставить антивандальную металлическую решетку.

Установка кондиционера

Так же уже готов к работе и внутренний блок.

Теперь вам не страшно знойное лето.
