Солнечная батарея своими руками из диодов

Электронные самоделки /13-фев,2018,23;29 / 9769
Солнечная батарея из диодов

Изготовление настоящей солнечной батареи в домашних условиях – практически нереальное дело. Такое устройство изготовляется не только на специализированном заводском оборудовании, но и с использованием особых химических веществ, которые вам никто так просто не даст.

Но те, кто очень хотят создать что-нибудь в этом роде, могут создать солнечную батарею малой мощности на диодах.


Я изготовлю солнечную панель с напряжением 2 Вольта и током 1,5 Ампера. Такая солнечная батарея, подключенная к повышающему преобразователю, в солнечную погоду даст возможность зарядить мобильный телефон. Для сборки батареи мне нужно взять 100 кремниевых диодов со стеклянным корпусом. У меня как раз для этого дела было сто диодов.

Солнечная батарея из диодов

Солнечная батарея из диодов

Я беру упаковки с диодами.

Солнечная батарея из диодов

Солнечная батарея из диодов

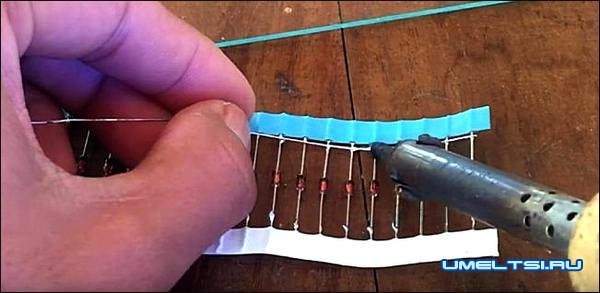

Не вытаскиваю из ленты, и начинаю лудить выводы контактов.

Солнечная батарея из диодов

Солнечная батарея из диодов

Солнечная батарея из диодов

После этого начинаю делать параллельное соединение в группы по 11 диодов. Затем группы были соединены последовательно.

В результате получается вот что:
Солнечная батарея из диодов


Солнечная батарея из диодов

Дальше беру суперклей и приклеиваю эти «рельсы» на деревянную подложку.

Солнечная батарея из диодов

Вырезаю часть тонкого оргстекла и накрываю им сверху. Закрепляю, используя саморезы.
Устройство готово. Вся работа заняла по времени всего полчаса.

Тестирую солнечную батарею


Подключаю мультиметр к выходу и направляю панель в сторону солнца.

Солнечная батарея из диодов

Видим показатель: 1,7.

Солнечная батарея из диодов

Если закрыть рукой, напряжение сразу снижается.

Солнечная батарея из диодов

Если еще поиграть, получится почти 2 Вольта.

Вот так просто можно самостоятельно собрать полностью работоспособную солнечную батарею, заряжать электронные девайсы, и радоваться хоть и небольшой, но экономии энергии.

Видео сборки солнечной батареи из диодов
