Большая рогатка своими руками (Энгри Бердз)

Столярное дело /16-авг,2017,10;33 / 403
рогатка своими руками

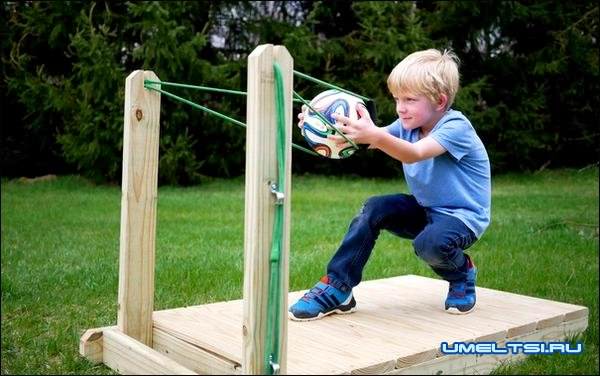

Пару лет назад увидел в парке аттракцион с большой пусковой рогаткой. Все вместе с ребятней запустили воздушный шар с водой, это было что-то, впечатления и эмоции были на долго. Я решил построить такую игровую базу у себя во дворе, что бы было похоже на аттракцион Angry Birds из компьютерной игры. Эту рогатку можно использовать для запуска разнообразных вещей, например, футбольный мяч. Поставив цель в виде пирамиды из ведер можно соревноваться, кто больше разрушит фигуру.


Такая увлекательная игра развивает глазомер, способствует обретению навыков меткой и точной стрельбы.

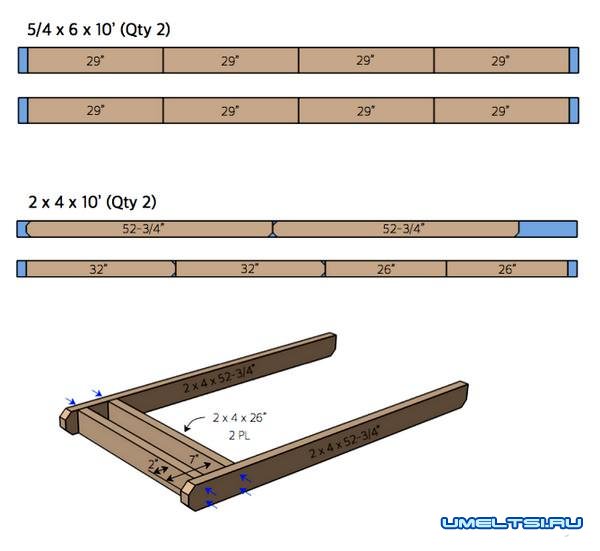

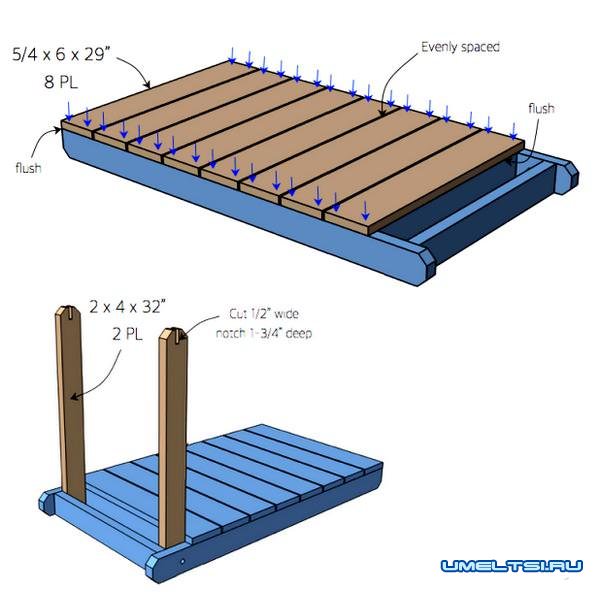

Чертежи большой рогатки своими руками


Так как все размеры даны в дюймах, напомним: 1 дюйм равен 2,54 см.
рогатка своими руками ход работ

рогатка своими руками ход работ


Ход работ по изготовлению игрового комплекса


рогатка своими руками ход работ

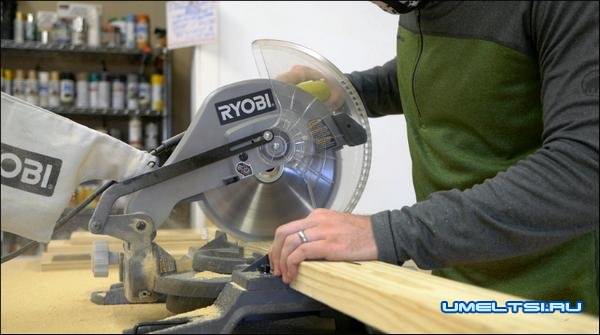

1. Начните с нарезки брусьев торцевой пилой по списку размеров.
рогатка своими руками ход работ

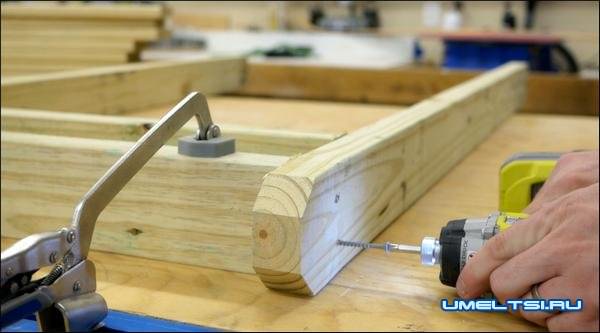

2. Строим каркас основания, простроганные деревянные рейки, собираем на саморезы по дереву.
рогатка своими руками ход работ

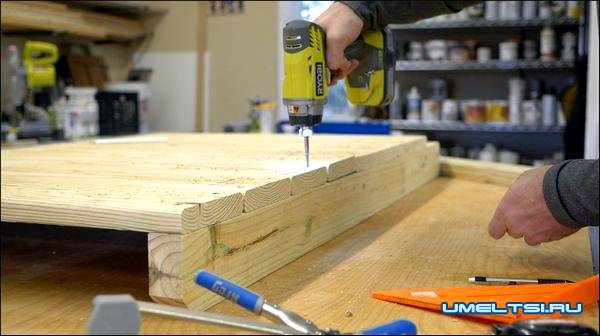

3. По верх каркаса настилаем обработанные доски. Их для эстетической привлекательности обработали скругленной фрезой.
рогатка своими руками ход работ

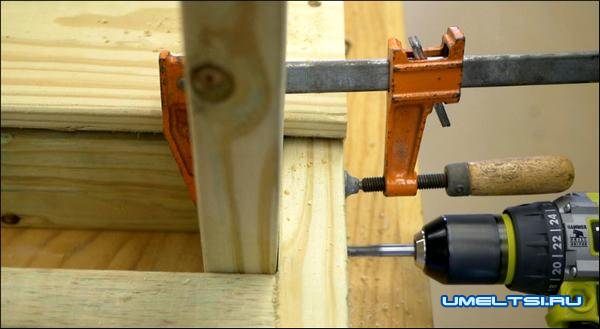

4. Зажмите струбциной стойку, для того, чтобы разметить, а затем просверлить под болт отверстия.
рогатка своими руками ход работ

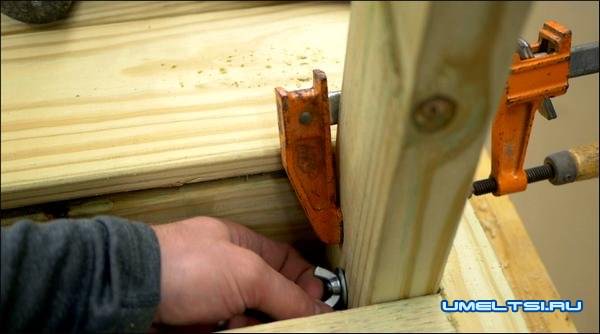

5. Вставьте болт в отверстие и закрепите стойку рогатки барашковой гайкой с шайбой из внутри.
рогатка своими руками ход работ

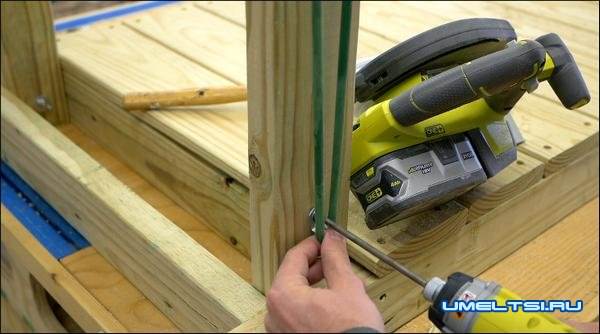

6. Закрепите жгут на стойке и протяните вверху через отверстие, что бы все то же самое проделать на другой стойке.


рогатка своими руками ход работ

Это вам не браслеты из резинок на рогатке плести, это большая рогатка для стрельбы по различным фигурам.
