Делаем циклон для пылесоса

Кто был в мастерской вовремя распиливание, шлифования фанеры или какой ни будь древесины тот только может представить себе облако густой пыли.

Именно поэтому во время обработки дерева на станках умельцы используют специальный строительный пылесос - шланг который направляют наибольший эпицентр пыли вследствие чего и воздух в мастерской остается чистым.

Что бы бытовой пылесос работал дольше и эффективнее следует использовать специальное приспособление, напоминающее циклон.

Другими словами, это некая герметическая ёмкость (подойдет ведро, бочка и др.) в средине которой под действием центробежной силы из проникающего через трубу воздуха «просеиваются» большие и не очень частицы древесных отходов или мусора.

Для того чтобы подробнее ознакомится с принципом работы фильтра воспользуйтесь написанными ранее статьями.

В итоге непосредственно в пылесос может попасть только очень мелкая пыль в небольшом количестве.

Что бы изготовить циклон своими руками можно использовать различные материала. Часто используют пластиковые бочки, ведра, пластиковые трубы…главное, чтобы это все было воздухонепроницаемо.

Давайте подробнее рассмотрим, как сделать циклон для строительного пылесоса в гараж или мастерскою своими руками, используя для этого различные материалы.

В этой статье прилагается фото и видео отчет разных видов циклонов.

ВАРИАНТ 1: Изготовление циклона из бочки.


Как вы уже поняли основою берем пластиковую бочку, не важно б/у или новую, главное целую, герметическую.

Первым делом необходимо сделать самодельный двойной разветвитель, благодаря которому мы сможем присоединить два шланга.

С виду оборудование — это небольшая основа из фанеры, с двумя проемами, далее будет установлено две трубы из пластика, вверху которой сделан разъем чтобы напрямую подключится к пылесосу.

Заранее следует предусмотреть заслонку которая будет заслонять не используемое в тот момент отверстие.

Самой сложной деталью в этой конструкции есть заслонка, из неё мы и начнем.
Возьмем небольшой кусок фанеры, карандашом чертим форму заслонки (можно применить заранее приготовленный шаблон). При помощи лобзика пилим «лопатку».

Делаем циклон для пылесоса

Делаем циклон для пылесоса

Приступаем к изготовлению основания разветвителя. Из фанеры выпиливаем 3 заготовки одного и тоже размера.

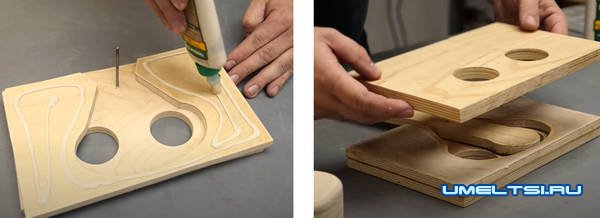

В одних заготовках делаем по два проема, в средней выпиливаем «окошко» чтобы заслонка могла свободно перемещаться. При помощи клея крепим все три элемента, скрепив заслонку металлическим штырьком.

Делаем циклон для пылесоса

Подождем пока высохнет клей и придаем основе форму.

Делаем циклон для пылесоса

Затем изготавливаем так называемый «переходник» с двух проемов на одно. И монтируем его к основе разветвителя.

Делаем циклон для пылесоса

Изготавливаем еще один элемент и монтируем его к «переходнику».

Делаем циклон для пылесоса

Опять из той же фанеры выпиливаем пару колец, которые клеим к передней части основы разветвителя.

Делаем циклон для пылесоса

Берем пластиковую трубу для канализации, режем кусок необходимой длины и сверлим в ней проем. Монтируем соединенную основу разветвителя к пластиковой трубе.

Делаем циклон для пылесоса

Пилим из фанеры еще кольцо (внутренний диаметр должен соответствовать наружному диаметру трубы). Монтируем его к нижнему отделу пластиковой трубы.
Берем кусок ПВХ трубы и кусок фанеры и делаем еще один элемент, который монтируется в средину большой коричневой трубы.

Делаем циклон для пылесоса

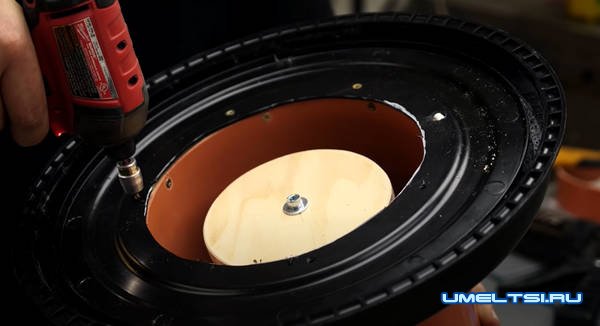

Получившуюся конструкцию монтируем к крышке бочки из пластика. В проеме спереди разветвителя вставляем и крепим при помощи клея отрезанные, соответственно размерам, куски пластиковой трубы с раструбами. Главная часть работы готова. Остается лишь монтировать соединённый блок на бочку и закрепить крышку с помощью металлического обруча.

Делаем циклон для пылесоса

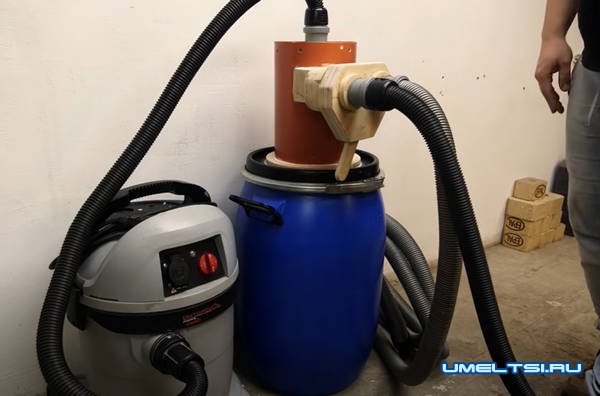

Вот так мы сделали циклон для строительного пылесоса своими руками. Некоторые умельцы рекомендуют установить в средину бочки металлическое распорное кольцо. Благодаря кольцу бочка перестанет сплющиваться. Кольцо можно заменить обратным клапаном.

ВАРИАНТ 2: Циклонный фильтр из канализационной трубы.


Делаем циклон для пылесоса

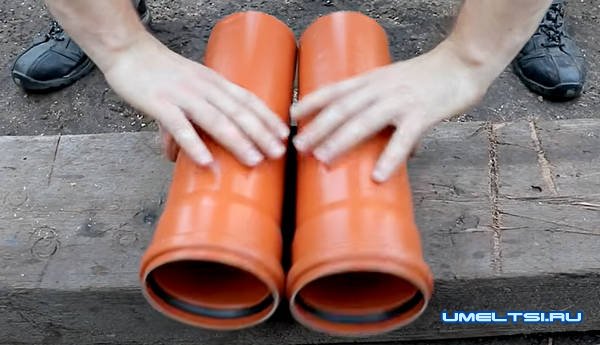

Возьмем за основу канализационную пластиковую трубу диаметром 110 мм, разрезаем ее на два ровных куска.

Делаем циклон для пылесоса

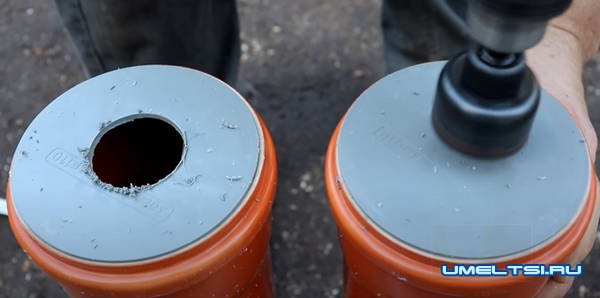

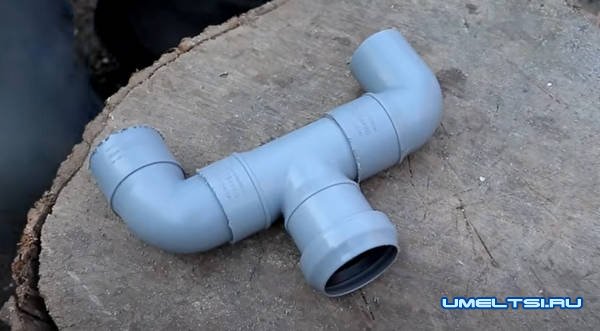

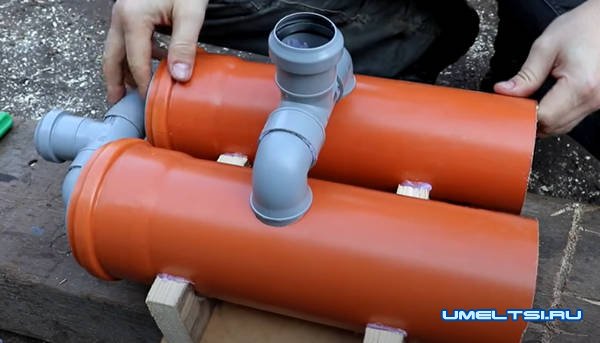

Делаем в обеих трубах по отверстию (где-то по центру) и монтируем пластиковые уголки. Берем тройник, при помощи которого соединяем трубы.

Верхний отдел следует герметически закрыть, для этого подойдут как пластиковые заглушки, так и заглушки вырезание из фанеры.

Делаем циклон для пылесоса

Делаем циклон для пылесоса

Делаем второе крепление из пластикового тройника и уголков. В заглушках сверлим проем, затем устанавливаем получившееся крепление.

Делаем циклон для пылесоса

Делаем циклон для пылесоса

Низ труб устанавливаем в «стаканы», сделанные из муфт с заглушками (здесь будет копится мусор).

Делаем циклон для пылесоса

Делаем циклон для пылесоса

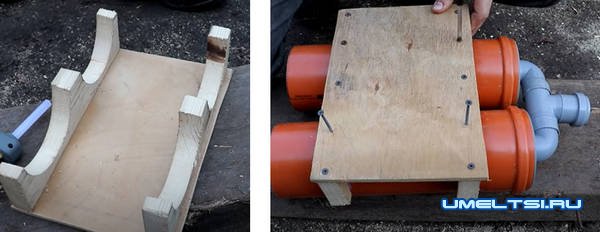

Используя доску делаем крепежную площадку. К которой монтируем пластиковые трубы. Площадку монтируем к пылесосу. Шланг подсоединяем к тройнику, который находится в вверху конструкции.

ВАРИАНТ 3: Циклон из пластикового ведра своими руками.


Если бочки нет, а купить как-то дороговато, существует более доступный вариант - пластиковое ведро (можно из-под использованной краски). Чем больше ведро, тем лучше.

Нам еще понадобится верхняя часть сифона (горловина).

Циклон из пластикового ведра

Что бы поток воздуха был поменьше (при сильном потоке большие частицы пыли не успевают осесть на дно) в начале при входе в циклон следует вмонтировать кусок пластиковой канализационной трубы 40мм в разрезе, в конце, на выходе, проем должен быть больше. Здесь можно применить пластиковую бутылку 2,5 л. Диаметр которой 110мм.

Сперва в крышке ведра сверлим пару отверстий, одно должно быть посредине второе близко к краю.

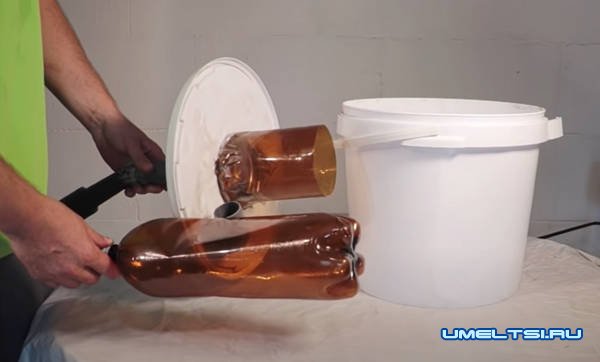

В центральный проем вставляем полиэтиленовую бутылку с отрезным дном и горловиной.
Бутылку слишком коротко отрезать не следует, находясь в ведре между нижним краем и дном бутылка должна быть не менее 150 мм.

Циклон из пластикового ведра

В средину бутылки монтируем горловину сифона, с внешней стороны к ней крепим часть трубы, которая монтируется прямо к пылесосу.

Циклон из пластикового ведра

Во второй проем крышки монтируем часть трубы с угловым отводом.

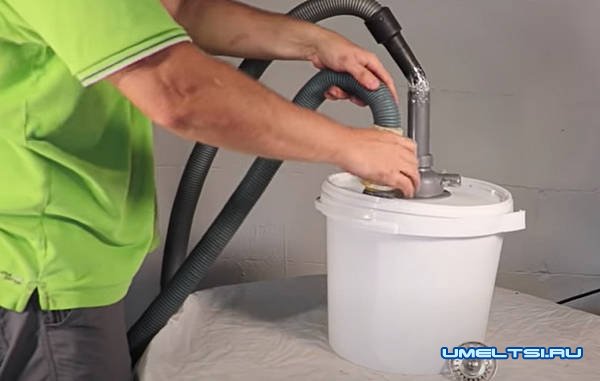

В итоге одеваем крышку на ведро, присоединяем пылесос и шланг по которому будет проходить пыль, стружка…)

Циклон из пластикового ведра

Система проста, бюджетная, но эффективна. И под силу каждому умельцу.
