Зажим для пайки "Третья рука" своими руками

Те, кто имеет опыт в пайке, знают, что к этому творческому делу следует применять продуманный подход. Особенно, если вы собираетесь паять маленькие платы. Чтобы в этой ситуации обошлось без нервотрепки, стоит использовать специальный станочек-холдер для маленькой платы.

Такое приспособление продается в специализированных магазинах, однако гораздо интереснее сделать его своими руками. Эта операция совсем не сложна, приспособление делается с помощью следующих простых материалов:
• шпильки 8 мм;
• пара гаек и шайб;
• мебельной гайки;
• медной пластинки;
• кусочков провода толщиной 2–3 мм;
• двух зажимов – «крокодильчики»;
• кусочков термоусадочной трубки с подходящим диаметром;
• небольшой дощечки;
• лупы;
• самореза.

Описание основных работ


Первый шаг – изготовление опорной площадки. Берем любую доступную доску, отрезаем часть нужного размера, ее края шлифуем.

Зажим для пайки "Третья рука"

Затем определяем, в каком месте будет закреплена шпилька, после этого нужно просверлить сквозное отверстие. С другой стороны забивается мебельная гайка и в не вкручивается шпилька.

Зажим для пайки "Третья рука"

Теперь переходим к подготовке медной пластинки. Вырезается Т-образная заготовка с закругленной серединой, в центре проделывается отверстие.

Зажим для пайки "Третья рука"

Также вырезается небольшая прямая пластина, в которой круглый край получается увеличенным, и в ней также проделывается отверстие. Т-образная пластина закрепляется на шпильке, с обеих сторон затягивается с помощью гаек и шайб.

Зажим для пайки "Третья рука"

Зажим для пайки "Третья рука"

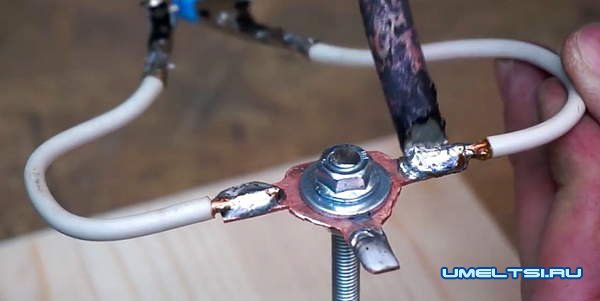

К краям пластины припаиваются три отрезка провода. К боковым проводам прикрепляется пара зажимов-крокодильчиков. К центральному проводу припаивается вторая пластинка.

Зажим для пайки "Третья рука"

Затем берем рукоятку увеличительного стекла, и сверлом проделываем отверстие, после чего соединяем с центральным проводом, используя саморез.

Зажим для пайки "Третья рука"

Чтобы плата не повреждалась в процессе работы, зубья можно сточить, при этом надевается термоусадочная трубка. Трубку подогреваем, поучается качественный зажим.

Как в деталях изготовлять самоделку, можно увидеть ниже на видео.
