Как сделать гироскутер своими руками в домашних условиях?
Полезные приспособления /03-мар,2018,13;11 /
9725
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075313_sigvey19.jpg)
Эта статья о том, как один умелец самостоятельно, используя подручные средства, создал такой оригинальный балансирующий аппарат, который позволяет на нем ездить, как на настоящем гироскутере.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075253_sigvey.jpg)
Этот самодельный гироскутер построен на базе рамы - шасси из рифленого алюминиевого листа размером 500 х 360 х 7 мм, на который устанавливаются двигатели.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075210_sigvey2.jpg)
Данный сигвей своими руками имеет два DC двигателя MY1020Z 500 Вт, 24 В, 12,6 Нм.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075300_sigvey3.jpg)
На нижнем изображении – лист алюминия, в котором уже готовы отверстия диаметром 8 мм для монтажа двигателей. Для крепления моторов используются потайные болты.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075224_sigvey4.jpg)
Следующий шаг заключается в закреплении в центральной части рамы конструкции, которая включает два корпусных узла и стальную водопроводную трубу диаметром 0,5 дюйма и длиной 300 мм.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075233_sigvey5.jpg)
На одной стороне трубы эпоксидным клеем фиксируется потенциометр 10 кОм, который будет определять, в каком положении находится рулевая тяга. На другой стороне потенциометр крепится алюминиевым кронштейном на основании.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075277_sigvey6.jpg)
С другой стороны, на трубу привариваем угловое соединение с углом 90 градусов.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075260_sigvey7.jpg)
На угловое соединение крепим Т-образную конструкцию, длина которой составляет 105 см. Она будет применяться в качестве руля.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075228_sigvey8.jpg)
Чтобы отцентрировать рулевой механизм, умелец взял пружины, стоявшие на старой стиральной машине. С одной стороны они прикреплены к основанию, с другой – к трубе хомутами.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075272_sigvey9.jpg)
Руль оснащен кнопкой безопасности – одна подключена к драйверам двигателей. При езде ее нужно все время удерживать нажатой.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075302_sigvey10.jpg)
Чтобы установить колеса, мастер изготовил специальную втулку колеса. Следует отметить, что втулка имеет выступающую часть, которая надевается на вал двигателя, что позволяет шестерням оставаться целыми и невредимыми.
Главный элемент основной платы – Arduino Pro Mini 16 МГц, 5 В. Она позволяет считывать информацию об угле наклона с трех-осевого акселерометра и гироскопа модуля MPU-6050 (частота 500 Гц), которая впоследствии обрабатывается фильтром Калмана.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075226_sigvey12.jpg)
С микроконтроллером соединен и модель Bluetooth SPP. Используя специальное приложение, он подает данные на смарфтон или другой гаджет под управлением ОС Android.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075270_sigvey13.jpg)
2 входа операционного усилителя LM324 служат буфером, сохраняя сигнал от кнопки безопасности. С помощью диода D1 видно, что от микроконтроллера на контакт сброса не может поступить сигнал, когда работает драйвер двигателя. Вместе с тем вход Online Casino позволяет сохранить значения измерения напряжения батарей.
Один выход выступает в качестве инверсного усилителя, который усиливает сигнал от потенциометра, подключенного к рулевому механизму. Потенциометр 10 кОм используется с целью изменения напряжения на выходе до примерного показателя 2,5 В.
Внизу – изображение с готовой печатной платой и принципиальной схемой. MPU-6050 фиксируется с помощью двойной клейкой ленты, чтобы минимизировать вибрации.
Основная плата включает в себя зуммер, обеспечивающий обратную связь. Он оповещает коротким звуковым сигналом о том, что робот включен, или о том, что заряд батареек уменьшается.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075255_sigvey14.jpg)
В нашем случае использован драйвер Pololu High-Power Motor Driver 24 В / 23 A. Здесь предусмотрен вариант постоянного тока 23 А без теплоотвода. Те, кто разработали этот аппарат, применили присоединение к драйверам теплоотвода, чтобы увидеть, что для драйверов подходит этот ток, с учетом пикового значения тока для двигателя по характеристикам – 26,7 А. В этом случае не происходит и нагревания драйверов.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075232_sigvey15.jpg)
Управление двигателями было реализовано посредством ШИМ-сигнала (PWMH). Для контроля направления вращения валов моторов используем DIR пин. PWML в конечной установке не применяется. Драйвер двигателя отличается двумя «Индикаторами ошибки», которые обозначены FF1 и FF2. Если случится поломка, они будут в состоянии High. Драйвер мотора может быть сброшен переходом Reset пина на состояние Low. Это произойдет, если не отпустить Deadman кнопку, которая закреплена на руле.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075294_sigvey16.jpg)
Для питания аппарата использовалась установка 3-х 6S LiPo 3000mAh. Если это параллельное подключение, то их общая емкость – 9000 mAh.
От аккумуляторной сборки исходит 25.2 V (4.2 V на банку), нужно было применять преобразователь DC-DC на основе модуля LM2596, чтобы обеспечить показатель напряжения питания контроллера 8 В.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075321_sigvey17.jpg)

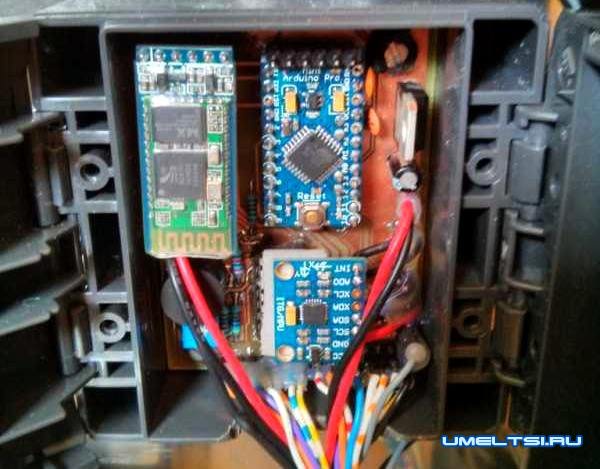

Завершающим шагом создания балансирующего робота мастер поместил всю электронику в корпус из пластика.
Программный код получен на основе кода Balanduino (https://github.com/tkjelectronics/Balanduino), который создан на C/C, при этом использовались библиотеки и функции платформы Arduino.
Чтобы понимать архитектуру, которая используется в программе, можно ориентироваться на блок-схему внизу. Она описывает рабочий алгоритм электронной системы управления.
![гироскутер своими руками гироскутер своими руками](https://www.umeltsi.ru/uploads/posts/2018-03/1520075285_sigvey18.jpg)
