Wi-Fi антенна своими руками

Когда вы живете в большой квартире или доме с огромной прилежной территорией то было бы неплохо чтобы Wi-Fi ловил везде, но не всегда мощности Wi-Fi роутера на это хватит. Предлагаю, в целях экономии, сделать своими руками самодельную Wi-Fi антенну, с мощностью примерно 8dB

Сделаем мы ее очень легко используя подручные материалы, основное что надо учесть -расстояние от отражательной поверхности CD до "медных очков" будет ровно 15мм.



Ход работ по изготовлению своими руками Wi-Fi антенны



Wi-Fi антенна

1. Возьмем обыкновенную коробку из CD дисков на 25 штук.

Wi-Fi антенна

2. Отпиливаем стержень оставив кусочек 18 мм.

Wi-Fi антенна

3. Напильником на стержне делаем для крепления надрезы (шлицы).

Wi-Fi антенна

4. Вот что у вас в итоге должно получится.

5. Делаем двойной ромб используя для этого медную проволоку диаметром 2,5 мм.

Самое тяжелое это сделать ромб для Wi-Fi антенну, но давайте все в порядке очереди.
Wi-Fi антенна

1. Для того чтобы сделать двойной ромб, нам нужно примерно 25-30 см медной проволоки сечением 2,5кв/мм.

Wi-Fi антенна

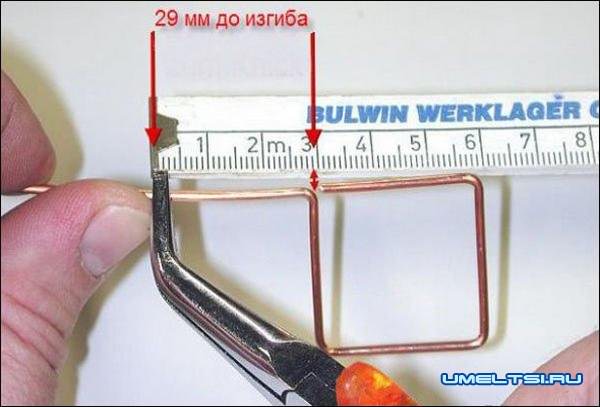

2. Зачищаем кабель с медной проволокой затем сгибаем ее в ромб с расстоянием между срединами ~ 30-31 мм.

Wi-Fi антенна

Wi-Fi антенна

3 Проволоку сгибаем старого по заданному расстоянию 30-31 мм.

Wi-Fi антенна

4. По окончанию у нас должен получится двойной ромб. Для пущей уверенности лучше еще раз перепроверить все размеры, чтобы они совпали.

Wi-Fi антенна

5. Залудим место где будет крепится кабель.

Wi-Fi антенна

6. Собираем двойной ромб и крепим на шпиндель, не забываем, что расстояние от контура до дна должна соответствовать 16 мм.

Wi-Fi антенна

7. Производим пайку кабеля.

Wi-Fi антенна

8. Приклеиваем компакт диск на дно с помощью клеевого силиконового пистолета-он будет отражать сигнал.

Wi-Fi антенна

Wi-Fi антенна




9. При помощи того же пистолета фиксируем ромб на шпинделе.

Wi-Fi антенна

10. Так же фиксируем кабель вывел его с тыльной стороны коробочки.

Wi-Fi антенна

11. К Wi-Fi роутеру подключите антенну, к примеру роутер D-Link 900AP.В средине размещена антенна с картой PCMCIA.

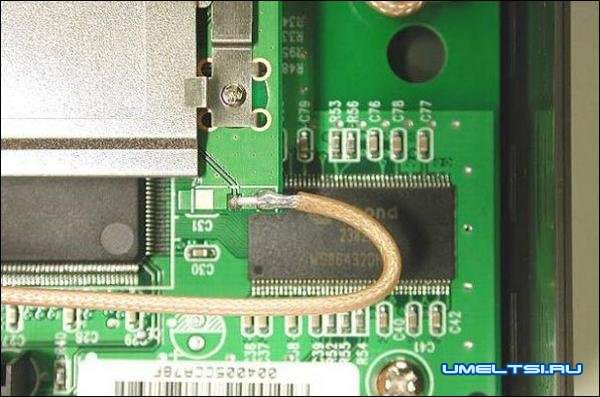

Кто более опытен, тот сможет отпаять штатную антенну и вместо нее поставить новую, но делать это надо очень осторожно.

Wi-Fi антенна

Кто в чем-то сомневается, антенну можно подключить через разъем SМА.

Wi-Fi антенна

Готово. Мощность самодельной Wi-Fi антенны, несмотря на кажущуюся простоту, может вас удивить.
