Cтенд для промывки форсунок своими руками

Авто самоделки /17-окт,2018,20;32 / 34845

Посмотрев в сервисах, я узнал, сколько стоит мойка – эта процедура начинается с цен 1500–2000. После этого решил собрать своими руками стенд для промывки – для этого использовал подручные средства.

Основание сделано из деревянного щита. Чтобы спаять гребёнку, взят полипропилен, бачок титан, отрезки шланга послужили для подключения форсунок. Нужно ставить на бензостойкий материал, поскольку как потом стало видно, полиэтилен размягчается от моющего состава.

Полочку под мерники смонтировал на салазках, чтобы можно было быстрее и удобнее их снимать, а также снимать и устанавливать форсунки. В результате стенд выглядит так.

- Нижнее положение мерников.
- Верхнее, рабочее, положение мерников.

Раствор заливается посредством шарового крана, установленного на баке. После заливки кран нужно закрыть и открыть подачу воздуха, чтобы создать давление. Также на установке расположен воздушный редуктор, благодаря которому регулируется уровень рабочего давления форсунок во время промывки.

Управление форсунками осуществляется через ардуинку и самодельный силовой блок, чтобы коммутировать 12В на форсунки, благодаря плате может регулироваться длина импульса и пауза между импульсами.

Чтобы подключить форсунки, можно взять контакты из разъемов от магнитолы, одетые в термо-усадку, во избежание между ними короткого замыкания при подключении.

- Стенд, форсунки установлены и подключены

Дальше приступаем к испытаниям, подопытные – форсунки Kia Ceed.

- Форсунки с пробегом 99985 км, чтобы можно было сравнить – новая форсунка.

Чтобы обслуживать форсунки, заказал комплект расходных материалов из Китая. Ссылка на AliExpress прилагается.

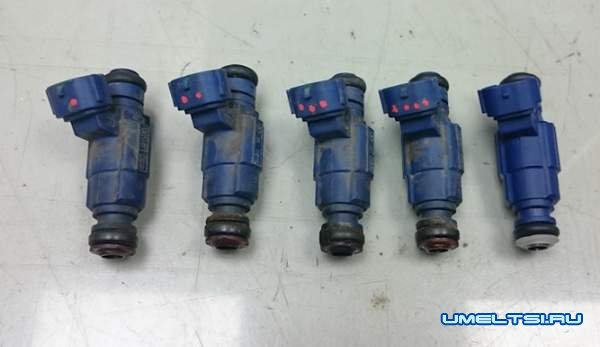

- Для сравнения, 4 старых и один новый

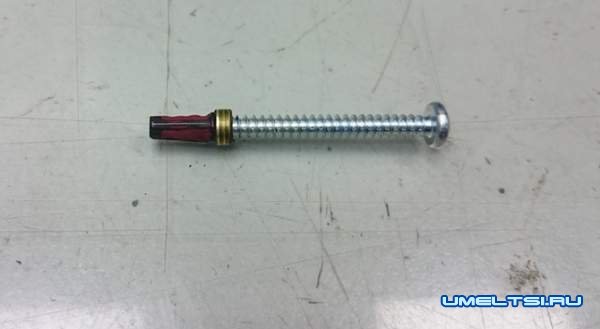

Чтобы извлечь фильтры, используется саморез. Выкручивается, зажимается головка в тиски. После этого нужно дернуть. Фильтр форсунки посажен на тугой посадке, стопор или клей не используется. Новый так само просто запрессовывается.

После этого нужно установить все на стенд, залить моющий состав (я взял состав марки Винс), и начать промывку. Для чистоты эксперимента сначала нужно открыть на постоянную, и после замера производительности посмотреть сколько какая форсунка льёт. Затем результат записываем. Дальше играемся с режимами, применяем быструю пульсацию, медленную, отключения, и так далее.

Поскольку у меня фильтры были в немалом количестве, я применял моющий состав 3 раза, не боясь, что фильтры забьются. После промывки я еще раз их заменил.
