Строительство из кирпича. Ошибки при строительстве

Строительство /21-мар,2017,08;13 / 12213
строительство из кирпича

Поводом для написания этой статьи стала фраза, прочитанная на одном из строительных сайтов: «Кирпичные дома сооружаются по отработанной веками технологии, а значит, нагородить фатальных ошибок довольно сложно...»

Когда встречаешься с подобным «шапкозакидательством», вспоминаешь так и оставшиеся недостроенными коттеджи из кирпича, в стенах которых образовались трещины, был подтоплен подвал, разрушилась кладка из-за низкого качества стенового материала. А ведь всё это—и труд рабочих, и значительные финансовые потери заказчиков, и их нереализованные мечты о родовом гнезде. Специалисты в области строительной экспертизы могут привести множество примеров из практики, которые свидетельствуют о том, как часто в кирпичном домостроении допускают неустранимые ошибки, равные подписанию смертного приговора строящемуся или уже готовому зданию. В этой статье мы не станем затрагивать просчёты проектирования домов. Наша задача — рассказать об ошибках, которые совершаются во время строительства.



На стадии выбора кирпича



От выбора кирпича зависят надёжность и долговечность стен дома. В коттеджном строительстве используют несколько видов этого материала: кирпич рядовой керамический (полнотелый и пустотелый), силикатный, крупноформатный керамический поризованный камень. Первый представляет собой брусок красного цвета, без отверстий, пористостью от 8 до 12 % и служит в качестве основы кладки. По технологии производства различают кирпичи пластического и полусухого прессования. Кирпич второго типа нельзя использовать для возведения фундаментов, цоколей, заборов.

строительство из кирпичастроительство из кирпича

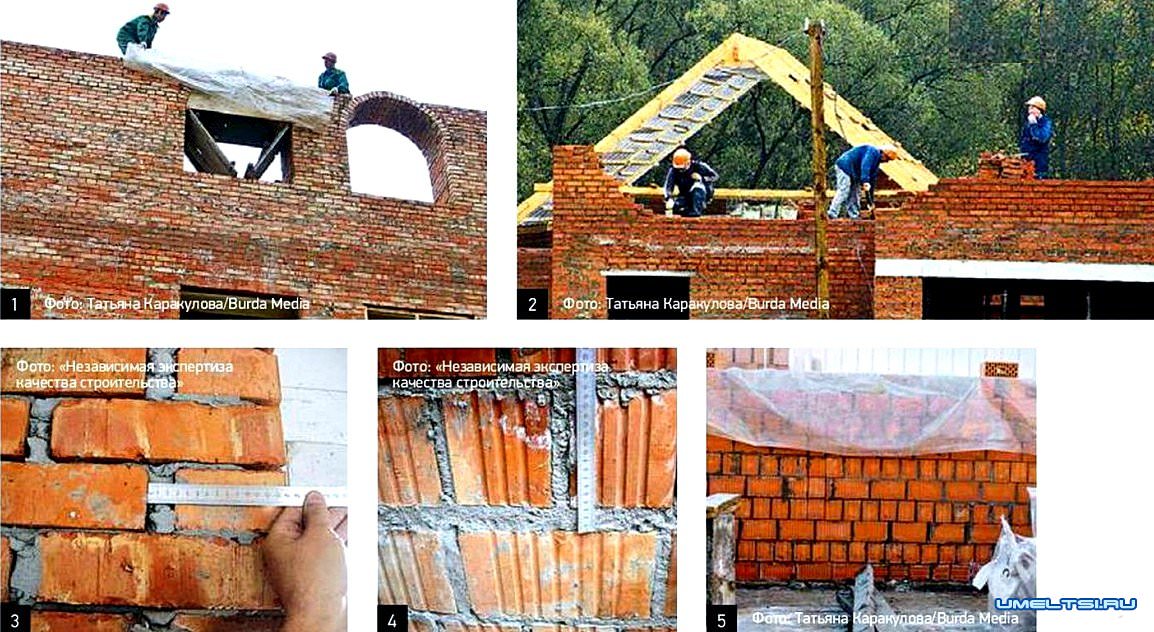

1, 2. Высолы на стенах говорят о нарушении технологии строительства кирпичного дома. По мере возведения стену нужно сразу же покрывать гидрофобизаторами. Во время осадков кладочные работы проводить нельзя. 3-5. Кладка стен выполнена с большими нарушениями. Толщина швов в 2-3 раза превышает нормативные требования.

Кирпич рядовой пустотелый отличается тем, что имеет сквозные и несквозные пустоты, которые бывают круглыми, щелевидными, овальными или квадратными. Отверстия составляют 13—ДЗ % объёма кирпича. Внутренняя воздушная прослойка уменьшает теплообмен между пространством дома и улицей, поэтому стены из пустотелого материала теплее, чем из полнотелого. К тому же пустотелый кирпич на 25-ДО % легче, что позволяет снизить нагрузку на фундамент. Стены из рядового керамического кирпича (и полнотелого, и пустотелого) нуждаются в обязательных последующих оштукатуривании или облицовке.

Гораздо реже сегодня используют силикатный кирпич, который производят из смеси извести и кварцевого песка. По прочности и звукоизоляционным характеристикам он превосходит керамический кирпич, однако из-за высокого водопоглощения область его применения ограничена.

В последнее время вместо традиционного кирпича всё чаще применяют керамический камень (поризованный блок). Крупноформатные изделия упрощают все технологические процессы: требуется меньшее количество раствора, сокращаются сроки возведения стен. Но главное преимущество блока — низкий коэффициент теплопроводности, равный 0,29 Вт/м °С (у простого кирпича— 0,39-0,42 Вт/м ♦ °С).Таким образом, можно класть стены толщиной 64 см без использования утеплителя: поризованный камень плюс отделка фасада облицовочным кирпичом.

При производстве как традиционного кирпича,так и поризованного камня может быть нарушена технология изготовления материала, и он становится непригодным для строительства. К примеру, известен случай, когда керамический поризованный камень,из которого возводили коттеджный посёлок в Подмосковье, через какое-то время начал «стрелять» (на нём появились сколы). В ходе сложного и длительного судебного разбирательства застройщику на основе проведённых лабораторных исследований удалось доказать нарушения технологии производства. Конечно, этот пример ни в коей мере не умаляет достоинств стройматериала. Главное — правильно его выбрать.

Самый простой способ определить качество кирпича — визуальный. Если вы видите, что сердцевина имеет более насыщенный цвет, чем внешние поверхности, а при ударе по кирпичу раздаётся звон, то в его качестве можно быть уверенным. Когда же звук глухой, а цвет горчичный либо на поверхности есть пятна, это значит, что кирпич недожжён. Такие изделия отличаются низкой морозостойкостью и более подвержены негативному воздействию влаги. Пережжённый кирпич будет иметь чёрный цвет, оплавленные края, нечёткие грани. Подобный материал тоже считается бракованным (он значительно деформирован, а его размеры не укладываются в положенный допуск, к тому же кирпич будет крошиться) и не подходит для строительства.

Если же говорить о технических критериях выбора материала, то большое значение имеет его прочность, которая обозначается буквой М в сочетании с цифрой, отражающей предельно допустимую нагрузку в кг/см2. Максимальная прочность кирпича — 300 кг/см2. Однако для строительства коттеджа высотой два-три этажа достаточно марки М100.

строительство из кирпичастроительство из кирпича

строительство из кирпичастроительство из кирпича

6. Кладку ведут от угла по маякам с обязательной перевязкой швов.

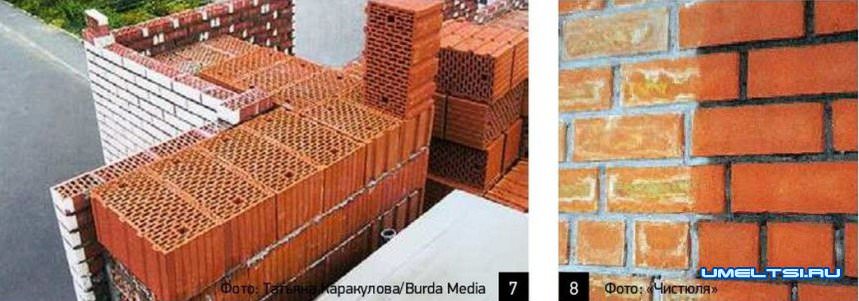

7. Высокое сопротивление теплопередаче керамических поризованных блоков позволяет возводить дома без утеплителя, что существенно удешевляет строительство.
8. Поверхность стены до обработки смывкой (слева) и после неё (справа)

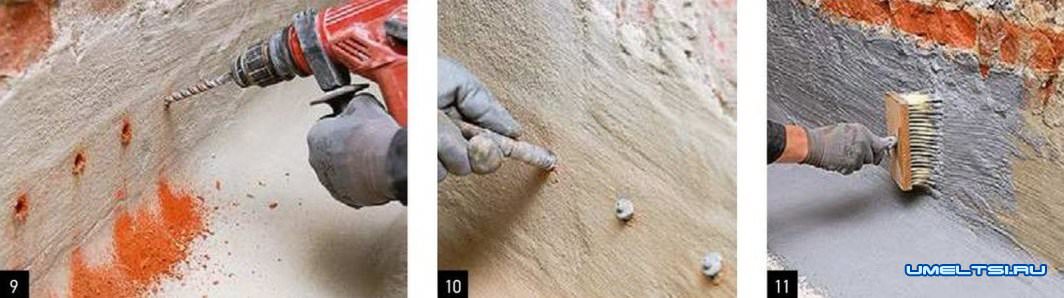

9-11. Подготовка цоколя к отделке. В кладке просверливают отверстия (9), инъецируя в них гидроизоляцию (10), затем поверхность обрабатывают цементным раствором (11)


Ещё один важный показатель кирпича — морозостойкость (способность материала выдерживать попеременное замораживание и оттаивание в водонасыщенном состоянии). Её обозначают буквой R Для строительства в средней полосе России специалисты рекомендуют использовать кирпич с морозостойкостью не ниже F35, а лучше — F50.

На чем нельзя экономить



В кирпичном домостроении, как показывает практика, довольно часто одна ошибка влечёт за собой другую, и, чтобы исправить ситуацию, приходится докапываться до «истоков». А «истоками» считаются геологические изыскания, которые обязательно надо провести на участке будущего строительства ещё до разработки проекта. Изыскания помогают определить характеристики грунта и уровень грунтовых вод, а также служат основой для выбора типа фундамента и расчёта глубины его заложения.

Вот пример из практики экспертов, показывающий, к каким последствиям может привести российское авось. На земельном участке без каких-либо геологических изысканий был построен кирпичный дом. В него не удалось не только въехать, но даже приступить к отделке: в подвале даже летом стоит вода, а стены покрыты трещинами. В чём причина? В неправильном выборе типа фундамента. Возможно, на участке не просто высокий уровень грунтовых вод, а в этом месте протекает подземная река. С уверенностью назвать точную причину сложно, однако плачевный результат налицо. И это самая настоящая фатальная ошибка—дом придётся полностью разбирать и строить заново, теперь уже имея опыт, который, как известно, «сын ошибок трудных».

строительство из кирпичастроительство из кирпича

12,13. Кирпичная кладка после обработки гидрофобизатором. Проникая в глубь кирпича, состав блокирует капиллярный эффект
14,15. Горизонтальная отсечная гидроизоляция препятствует капиллярному подъёму влаги от бетонного фундамента к стенам. При слоистой кладке применяют Z-образный (14) и L-образный (15) способы монтажа отсечной гидроизоляции.


На стадии фундамента и цоколя



Поговорим о следующей порции ошибок. Масса 1 м2 кирпичной стены составляет 1200-2000 кг, что требует устройства фундаментов, подошва которых находится ниже глубины промерзания грунта (для Московской области—ниже 1,5 м). Если же планируется цокольный этаж или эксплуатируемый подвал, то роют глубокий котлован и заливают монолитный фундамент. На этой стадии делают самые разные ошибки, в том числе и фатальные. Даже если фундамент спроектирован грамотно, но строители не выдержали проектного времени набора им прочности (СП 70.13330.2012) и начали через семь — десять дней после заливки его нагружать (укладывать перекрытия, возводить стены), в фундаменте могут появиться трещины.

Следующий важный этап — гидроизоляция фундамента (и цоколя) и устройство дренажной системы. Если не оградить бетон от воздействия влаги, то, впитавшись в его поры, при замерзании вода расширится, что приведёт к образованию микротрещин, через которые влага будет просачиваться в фундамент. Вот почему необходимо качественно выполнить его вертикальную и горизонтальную гидроизоляцию. Ошибки на этом этапе связаны с использованием неподходящих материалов или нарушением технологии их укладки. К примеру, рулоны гидростеклоизола перед применением должны быть выдержаны не менее суток в помещении с температурой 20 °С. Зачастую строители игнорируют это требование, и в итоге укладка выполняется с нарушениями. Ещё один пример строительного брака. Все поверхности фундамента перед выполнением гидроизоляции должны быть высушены (допустимая влажность не более 5 %) и загрунтованы праймером. На практике из-за погодных условий или небрежности рабочих часто гидроизоляцию клеят к переувлажненной основе. Добиться её надёжной фиксации в этом случае очень сложно. А дальше — «вода дырочку всегда найдёт» и зальёт подвал дома.

строительство из кирпича

16, 17. На болотистом участке система дренажа позволяет опустить уровень фунтовых вод ниже подошвы фундамента и устранить гидростатическое давление на подземную конструкцию здания. Основные элементы системы: трубы-дрены, смотровые и накопительные колодцы. Технология подразумевает соблюдение разуклонки, устройство подушек под дренами, а также надёжную стыковку деталей.

Помимо вертикальной надо выполнить и горизонтальную (так называемую отсечную) гидроизоляцию, которая необходима для защиты стен подвала и дома от фунтовой влаги, проникающей со стороны подошвы фундамента. Её иногда монтируют с нарушениями либо вообще забывают уложить. Согласно строительным нормативам, в бесподвальных зданиях отсечную гидроизоляцию следует выполнять в цокольной части (как правило, на 20 см выше уровня отмостки). В домах с подвалами её устраивают в двух местах — в основании пола подвала и в цокольной части здания, выше уровня отмостки.

На стадии кладки стен



На этом этапе наиболее часты такие ошибки, как искажение геометрии стен, несоблюдение диагоналей. В итоге стены начинают «заваливаться». Чем раньше замечен дефект кладки, тем проще будет его исправить. Ещё одно нарушение, допускаемое в ходе кладочных работ, — некачественное выполнение швов. Иногда рабочие считают, что если кладка черновая, то можно не стараться, ведь затем стены отделают лицевым кирпичом. Однако этот подход в корне неверен. Вот основные требования, которые необходимо соблюдать при сооружении стен.

Стены начинают возводить с углов. Правильность закладки углов здания проверяют угольником. Горизонтальность каждого ряда кладки не реже двух раз контролируют правилом и уровнем. Если отклонение не превышает установленного предела, его устраняют в процессе кладки следующих рядов. В противном случае придётся разбирать «бракованный» ряд (ряды). При любом варианте укладки на углах кирпичи должны пересечься, образуя замок. Поэтому сначала выкладывают первый ряд одной стены и присоединяют к нему первый ряд второй стены. Следующий ряд кладут в обратном направлении: сначала — ряд второй стены и только потом к нему присоединяют второй ряд первой стены. Ещё один непременный технологический процесс — армирование кладки для повышения прочности. Для этой цели стальную арматуру (сварную сетку) утапливают в раствор в швы между кирпичами не реже чем через пять рядов кладки при использовании традиционного кирпича. Что касается крупноформатного керамического камня, то требования по армированию возводимых из него стен содержатся в рекомендациях производителей этой продукции.

строительство из кирпичастроительство из кирпича

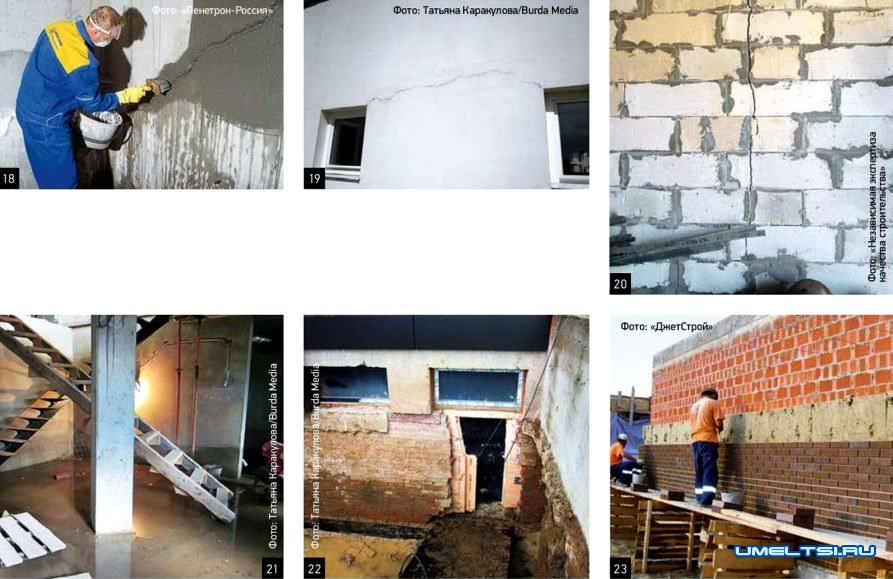

18. Трещину в стене подвального этажа удастся заделать только в том случае, если фундамент стабилизировался и более не подвержен деформациям.
19, 20. Дугообразные трещины, идущие через оконные проёмы, чаще всего возникают в результате изгиба надоконной балки (19), а вертикальные являются следствием ошибок при сооружении фундамента (20).
21. В подвале построенного кирпичного дома стоит вода. Причины — нарушения технологии укладки гидроизоляции и отсутствие системы дренажа.
22. Вот к чему приводят фатальные ошибки: пирог стены разбирают до гидроизоляции, которую надо выполнять заново.
23. Слоистая кладка обязательно предполагает устройство вентиляционного зазора между утеплителем и облицовочной стеной.


Обязательно проверяют и толщину швов, ориентируясь на средний показатель пяти-шести рядов кладки: высоту кладки делят на количество рядов и из полученного результата вычитают толщину кирпича. Средняя толщина горизонтальных швов в пределах высоты этажа должна составлять 12 мм, а вертикальных — 10 мм. Любая небрежность в этом вопросе может привести к тому, что переменная толщина шва на разных участках стены будет создавать повышенные напряжения в кладке. После завершения кладки швы нужно сразу же заполнить раствором и выровнять (разделать). Плохо заполненные швы — это серьёзная строительная ошибка, приводящая к снижению прочности кладки и теплозащитных свойств контура здания.



На стадии отделки


Довольно часто во время отделки наружных стен облицовочным кирпичом строители допускают ошибки, которые вдальнейшем приводят к появлению белёсых пятен — высолов. Конечно, фатальными их не назовёшь. Скорее, напрашивается сравнение с хронической болезнью, требующей периодического лечения.

строительство из кирпичастроительство из кирпича

24-26. Нарушения требований СНиП к каменной кладке: кирпич, из которого выложен цоколь, уже начал разрушаться (24); не соблюдалась толщина швов, что снизило теплоэффективность и прочность стен дома (25); типичный пример «запаривания» стен дома (26)

Выступившая на фасаде соль — не только не эстетичное, но и не безобидное явление. Рост кристаллов соли в порах материала сопровождается разрушением кирпича. Высолы на фасадах образуются из-за выхода на поверхность и кристаллизации солей, содержащихся в строительных материалах (в воде, которую добавляют в раствор, в самом растворе, в кирпиче). Как и в случае с любой болезнью, легче заниматься профилактикой, нежели лечением. Во-первых, для кладочного раствора надо использовать цемент с низким содержанием солей и без добавок (правда, если строительство ведётся в холодное время года, без добавок не обойтись). Во-вторых, следить за тем, чтобы раствор не попадал на лицевую часть кирпичей (в противном случае надо тут же убрать его сухой кистью). В-третьих, во время дождя вести работы нельзя, а стены нужно обязательно накрыть плёнкой. В-четвёртых, выложенные участки стен (по мере их роста) необходимо постоянно обрабатывать гидрофобизатором (водоотталкивающей пропиткой). После таких процедур кирпичный фасад становится устойчивее к циклам замораживания-оттаивания, влага не попадает даже в трещины шириной 1 мм. Вода не впитывается в поверхность, а стекает с неё.
